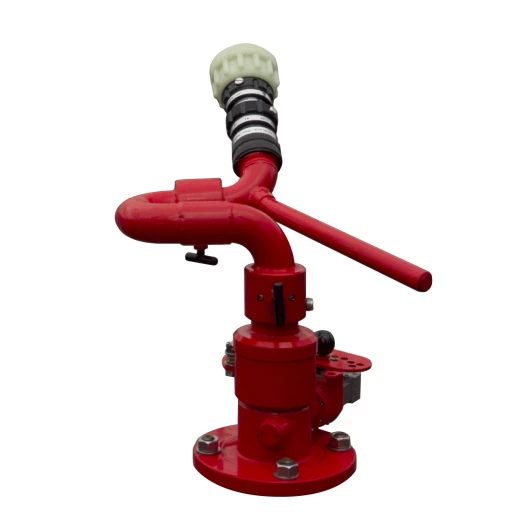

КРФ-ЛС-С10(5,15)У с ОСЦ имеет возможность без прекращения подачи изменять расход в диапазоне от 5 до 15 литров в секунду, и угол факела распыла струи от 0 до 120 градусов при номинальном давлении. Применение малорасходных стволов актуально на объектах защиты, где излишний пролив огнетушащих веществ при пожаре, может повлечь высокие показатели прямого и косвенного ущерба. Интегрированное в универсальный насадок, перекрывное устройство, обеспечивает быстрое перекрытие потока огнетушащих веществ. За счет применения осциллирующего устройства обеспечивается автоматическое перемещение (качание) ствола в горизонтальной плоскости в предварительно заданном секторе.



Наименование параметра Значение
Диапазон рабочих давлений, МПа* 0,4-1,6
Расход воды, л/с, не менее* 5,10,15
Расход водного раствора пенообразователя, л/с, не менее 5,10,15
Дальность струи (по крайним каплям), м, не менее: – водяной сплошной – пенной сплошной – водяной распыленной (при угле факела 30°)   27 24 22
Кратность пены, не менее* 5
Диапазон изменения угла факела распыленной струи: 0°-120°
Перемещение ствола в горизонтальной плоскости, не менее**** 360° (±180°)
Перемещение ствола в вертикальной плоскости, не менее: вверх**** вниз****   90° 45°

  * При давлении 0,8 МПа ** Дальности струй приведены при угле наклона ствола к горизонту 30°, установленного в рабочем положении. *** Кратность пены указана при использовании пенообразователя общего назначения (ГОСТ Р 50588). **** Для лафетных стволов углы поворота могут ограничиваться конструктивными элементами ствола, а также конструкциями пожарного автомобиля, плавсредства, прицепа и др., что должно быть отражено в нормативных документах.

Максимальное давления 1,6 МПа Климатическое исполнение У, ХЛ, Т, ОМ
Минимальное давление 0,4 МПа Материал Нержавеющая сталь Сталь С20 Сталь 09Г2С



Область применения:

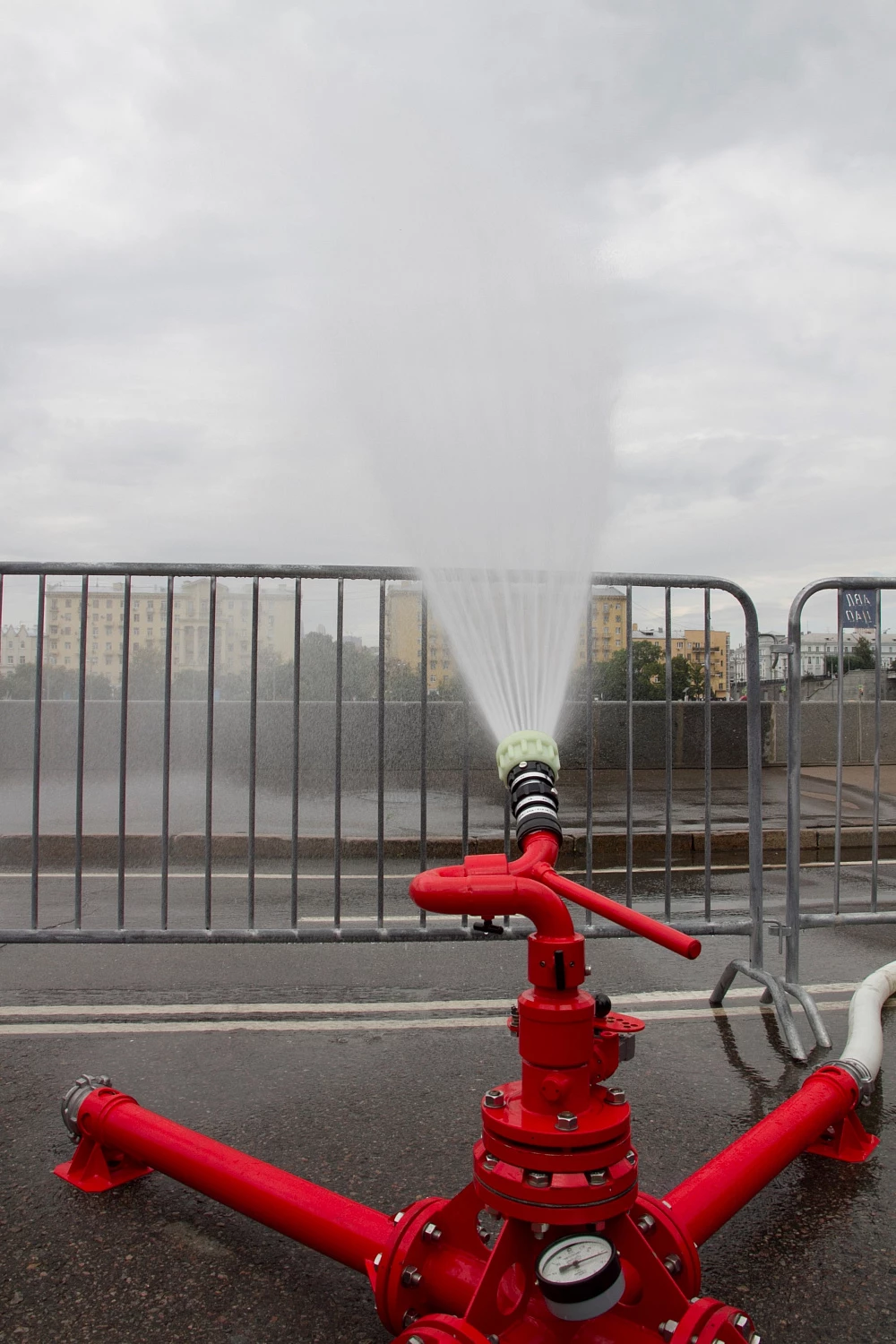

Стволы КРФ-ЛС-С10(5,15)У с ОСЦ могут быть установлены на пожарных вышках или на питающем трубопроводе в непосредственной близости от защищаемого объекта или в помещении. КРФ-ЛС-С10(5,15)У с ОСЦ имеет возможность без прекращения подачи изменять расход в диапазоне от 5 до 15 литров в секунду при номинальном давлении. Значение показателей дальности подачи огнетушащих веществ не уступает лафетным стволам с подачей 20 литров в секунду. Универсальный насадок ствола обеспечивает возможность бесступенчатого изменения геометрии струи от сплошной до защитного экрана с углом распыла 120 градусов. КРФ-ЛС-С10(5,15)У с ОСЦ оборудован осциллирующим устройством закрытого типа, что обеспечивает его автоматическое перемещение (качание) в горизонтальной плоскости в предварительно заданном секторе. Осциллятор работает за счет энергии потока воды проходящей через лафетный ствол. Угол осцилляции представленного образца составляет 30 градусов, максимальный угол достигает 170 градусов. Конструкция насадка ствола обеспечивает полное перекрытие потока огнетушащего вещества, что позволяет изменять угол осциллирования без остановки питающего насоса.
