Генераторы пены низкой кратности для подслойного тушения резервуаров высоконапорные модели КРФ-ВПГ (условное обозначение «КРФ-ВПГ»), выпускаемые по 28.99.39-006-63740471-2021 (бывш. ТУ 4854-001-54883547-01), предназначены для получения воздушно-механической пены низкой кратности, в том числе в установках подслойного тушения пожаров горючих жидкостей в резервуарах и в установках комбинированного тушения пожаров горючих жидкостей в резервуарах.
Генераторы пены низкой кратности для подслойного тушения резервуаров высоконапорные модели КРФ-ВПГ (условное обозначение «КРФ-ВПГ»), выпускаемые по 28.99.39-006-63740471-2021 (бывш. ТУ 4854-001-54883547-01), предназначены для получения воздушно-механической пены низкой кратности, в том числе в установках подслойного тушения пожаров горючих жидкостей в резервуарах и в установках комбинированного тушения пожаров горючих жидкостей в резервуарах.
Генераторы пены низкой кратности для подслойного тушения резервуаров высоконапорные модели КРФ-ВПГ (далее - генераторы) могут быть изготовлены с параметрами, требуемыми потребителю (в том числе: расход раствора пенообразователя при требуемом давлении; тип, условный проход и расчетное давление присоединительных устройств; комплектация дополнительными устройствами и оборудованием).
Особенности:
- Конструктивные решения исключают нарушение соосности базовых элементов при сборке, монтаже и в процессе эксплуатации
- Широкий типоряд по номинальным расходам обеспечивает соответствие расчётных и фактических характеристик установок подслойного пожаротушения
- Возможность горизонтальной и вертикальной установки в условиях ограниченной площади
- Исключена необходимость слива огнетушащих веществ из полостей КРФ-ВПГ после применения (испытаний) установок подслойного пожаротушения
- Исключено накапливание конденсата внутри КРФ-ВПГ и, как следствие, сохранение его работоспособности при отрицательных температурах окружающего воздуха
- Высоконапорный пеногенератор КРФ-ВПГ предназначен для получения пены низкой кратности
- из 1%, 3% и 6% растворов пенообразователей и её подачи в слой нефти или нефтепродукта в условиях противодавления, создаваемого столбом горючего.
- КРФ-ВПГ применяются в составе установок подслойного пожаротушения резервуаров с применением специальных плёнкообразующих пенообразователей, инертных к нефти и нефтепродуктам.
- КРФ-ВПГ изготавливаются с воздушным патрубком с обратным клапаном на патрубке забора воздуха
- По устойчивости к климатическим воздействиям КРФ-ВПГ изготавливаются в исполнениях У, ХЛ, УХЛ, Т, ОМ для категории размещения 1 по ГОСТ 15150. Диапазон температуры окружающей среды – от -60 ºС до +60 ºС
- Климатическое исполнение У, ХЛ, УХЛ, Т, ОМ: корпус и внутренние детали – нержавеющая сталь, сопло – латунь
КРФ-ВПГ-Q XY ТУ 28.99.39-006-63740471-2021
Q – производительность пеногенератора, л/с;
Х – климатическое исполнение по ГОСТ 15150-69: Т, У, УХЛ, ХЛ, ОМ;
Н – категории размещения по ГОСТ 15150-69: 1, 1.1, 2, 2.1, 3, 3.1, 4, 4.1, 4.2, 5, 5.1;
ТУ 28.99.39-006-63740471-2021 – номер технических условий, в соответствии с которыми выпускается
КРФ-ВПГ;
| Наименование параметра | Значение параметра | ||||||
| КРФ-ВПГ-10 | КРФ-ВПГ-15 | КРФ-ВПГ-20 | КРФ-ВПГ-25 | КРФ-ВПГ-30 | КРФ-ВПГ-35 | КРФ-ВПГ-40 | |
| Производительность генератора по раствору пенообразователя при номинальном рабочем давлении 0,9 МПа, не менее, л/с | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
|
Коэффициент преобразования давления при номинальном рабочем давлении 0,9 МПа, не менее, % |
40*** | ||||||
|
Кратность пены при номинальном рабочем давлении 0,9 МПа, не менее |
4 | ||||||
| Рабочее давление раствора пенообразователя, в пределах (в зависимости от расчетного давления (Ру), МПа | 0,6 / 1,6 / 2,4 / 4,0 | ||||||
|
Геометрические генератора**, мм: - длина генератора (L), в пределах - Высота (Н): с воздухозаборным патрубком и обратным клапаном без воздухозаборного патрубка (с воздухозаборными отверстиями) - значение условного прохода (Dу) фланцевого соединения, предназначенного для крепления к растворопроводу - значение условного прохода (Dу) фланцевого соединения, предназначенного для крепления к пенопроводу |
760±100 240±10 215±10 100/80 100/150 |
1070±100 300±10 280±10 150/100 150/200 |
1310±150 360±10 335±10 200/150 200/250 |
1500±150 430±10 405±10 250/200 250/300 |
|||
| Рабочие давления | 0,6 ~ 4,0 МПа | Кратность@0,9МПа | Не менее 4 |
| Климатическое исполнение | У, ХЛ, УХЛ, Т, ОМ | Коэффициент преобразования давления, % | 40**** |
* Значение рабочего давления может быть установлено другим согласно действующей нормативной и технической документации.
** По согласованию с потребителем генератор может быть изготовлен с другими присоединительными и габаритными размерами.
*** Генератор, не предназначенный для подслойной подачи пены, может быть изготовлен с коэффициентом преобразования давления менее 40. Генератор, предназначенный для подслойной подачи пены в резервуары высотой до 12 м, может быть изготовлен с коэффициентом преобразования давления не менее 30. Генератор может быть изготовлен с коэффициентом преобразования давления не более 50. Значение коэффициента преобразования давления указывается в паспорте.

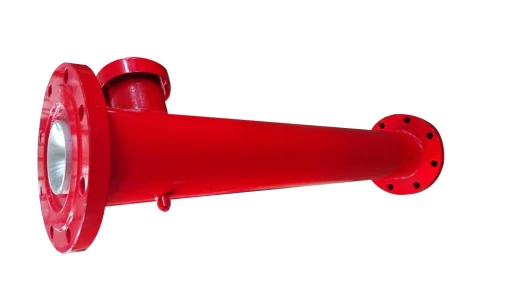

Внешний вид:
Чертеж:
Зависимость давления от расхода КРФ-ВПГ:
Сертификаты соответствия:
- Сертификат системы качества ИСО 9001
- Сертификат соответствия ТР ТС 043/2017
