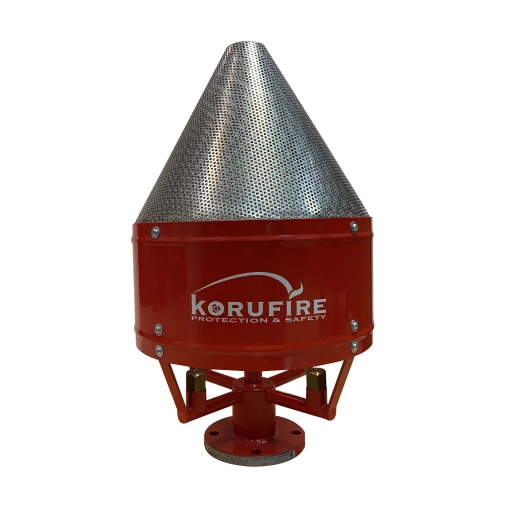

Генераторы высокократной пены КРФ-ГВП круглого сечения с минимальными геометрическими показателями, изготовленные по ТУ 28.99. 39- 005-63740471-2021 (бывш. ТУ 4854-007-54883547-07) предназначены для получения воздушно-механической пены высокой кратности. КРФ-ГВП применяются в составе установок объёмного пенного пожаротушения.
Условное обозначение:
ГВПf-Х YZ КРФ–ГВПf–Q K
f – тип генератора: э – эжекционный, п – с принудительным надувом;
X – производительность по пене, не менее, л/с: 300, 600, 1000, 1300, 1600, 2000, 2300, 2600, 3000, 3300, 4000, 4600, 5300, 6000 и 6600;
Y – климатическое исполнение по ГОСТ 15150-69: Т, У, УХЛ, ХЛ, ОМ;
Z – категории размещения по ГОСТ 15150-69: 1, 1.1, 2, 2.1, 3, 3.1, 4, 4.1, 4.2, 5, 5.1 применительно к климатическому исполнению;
КРФ-ГВП – модель генератора пены высокой кратности по системе завода изготовителя;
Q – расход раствора пенообразователя при номинальном рабочем давлении, не менее, л/мин: 50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900 и 1000, соответственно для показателя производительности по пене;
K – круглого сечения.
| Тип генератора | Условный проход фланцевого соединения, мм (Dу) |
Расход раствора ПО (л/мин@0,6МПа) |
Кратность пены (@0,6МПа) |
Габаритные размеры, мм* | ||
| A | B | C | ||||
| КРФ-ГВП -50 | 50 | 50 |
от 200 до 330 |
400±10 | 550±10 | 200±10 |
| КРФ-ГВП -100 | 50 | 100 | ||||
| КРФ-ГВП -150 | 65 | 150 | ||||
| КРФ-ГВП -200 | 65 | 200 | ||||
| КРФ-ГВП -250 | 65 | 250 | ||||
| Рабочие давления | 0,6 ~ 4,0 МПа | Минимальное раб. давление | 0,2 МПа |
| Климатическое исполнение | У, ХЛ, Т, ОМ | Материал |
Нержавеющая сталь, сталь Ст20, сталь 09Г2С |
* По требованию заказчика возможно изменение габаритных размеров с сохранение показателей расхода ПО.
Область применения:
Генераторы высокократной пены КРФ-ГВП применяют в составе установок объёмного пенного пожаротушения закрытых зданий, помещений и сооружений (насосные нефтеперекачивающие станции и другие помещения, связанные с обращением нефти и нефтепродуктов, складские помещения материальных ценностей), огороженных объёмов, для заполнения обвалований пеной высокой кратнсоти. Данная модель имеет уменьшенные габариты для удобства установки в малообъемные помещения, где требуется в качестве огнетушащего вещества применять пену высокой кратности.
Рекомендуется применять КРФ-ГВП совместно с:
