Генераторы пены средней кратности КРФ (условное обозначение – «КРФ-ГПС») изготавливаются по ТУ 28.99.39-014-63740471-2022 и предназначены для получения из водного раствора пенообразователя воздушно-механической пены средней кратности.
Генераторы пены средней кратности КРФ (условное обозначение – «КРФ-ГПС») изготавливаются по ТУ 28.99.39-014-63740471-2022 и предназначены для получения из водного раствора пенообразователя воздушно-механической пены средней кратности.
Генераторы пены средней кратности КРФ (далее – генераторы) могут быть изготовлены с параметрами, требуемыми потребителю (в том числе: расход раствора пенообразователя; условный проход и расчетное давление присоединительных устройств; комплектация дополнительными устройствами и оборудованием).
Особенности:
- Широкий номенклатурный ряд по расходам рабочего раствора пенообразователя
- Широкий диапазон рабочих давлений 0,4 – 2,5 МПа
- Возможность исполнения с разным количеством корпусов генератора (один, два, три)
- Исполнение для монтажа на стационарную пожарную автолестницу или пеноподъемник
- Монтаж на поворотном устройстве КРФ-УП1, КРФ-УП2, на осциллирующем устройстве КРФ-ОСЦ
- Монтаж на электроприводе КРФ-УП, в том числе во взрывозащищенном исполнении КРФ-УП- Ex
- Генераторы пены средней кратности КРФ-ГПС применяются для тушения пожаров легковоспламеняющихся и горючих жидкостей итвердых горючих материалов.
- Генераторы пены средней кратности КРФ-ГПС обладают увеличенной проникающей способностью и дальностью подачи по отношению к нормативным техническим генераторам пены (переносные и стационарные).
- Генераторы пены средней кратности КРФ-ГПС осуществляет тушение пожаров легковоспламеняющихся и горячих жидкостей, покрытие разливов нефти или нефтепродуктов с максимальным охватом защищаемой площади.
КРФ ГПС–Q–X/S ZD Y.Z
Q – тип генератора пены средней кратности: С – стационарный;
X – расход рабочего раствора пенообразователя: 2 – 2 л/с, 3 – 3 л/с,5 – 5 л/с, 6 – 6 л/с, 7 – 7 л/с 10 – 10 л/с, 15 – 15 л/с, 20 – 20 л/с, 25 – 25 л/с,30 – 30 л/с, 40 или 2х20 – 40 л/с, 50 или 2х25 – 50 л/с, 60 или 2х30 – 60 л/с, 90 или 3х30 – 90-120 л/с.
S – номинальное давление раствора пенообразователя перед распылителем: 0,4 – 0,4 МПа; 0,6 – 0,6 МПа; 0,8 – в диапазоне 0,6-0,8 МПа; 1,0 – в диапазоне 0,8-1,0 МПа; 1,2 – в диапазоне 1,0-1,2 МПа; 1,6 – в диапазоне 1,0-1,6 МПа; 2,5 – в диапазоне 1,6-2,5 МПа.
Z – тип присоединительного устройства: Ф – фланцевое; ГМ – головка соединительная пожарная по ГОСТ Р 53279-2009; Р – резьбовое.
D – условный диаметр прохода присоединительного устройства.
Y – климатическое исполнение по ГОСТ 15150-69: Т, У, УХЛ, ХЛ, ОМ;
Z – категории размещения по ГОСТ 15150-69: 1, 1.1, 2, 2.1, 3, 3.1, 4, 4.1, 4.2, 5, 5.1 применительно к климатическому исполнению.
| № п/п | Наименование параметра | Нормативное значение КРФ-ГПС | ||||||||
| 2 | 3 | 5 | 6 | 7 | 10 | 15 | 20 | |||
| 1 | Расход рабочего раствора пенообразователя, л/с, не менее | 2 | 3 | 5 | 6 | 7 | 10 | 15 | 20 | |
| 2 | Номинальное давление перед распылителем |
В соответствии с маркировкой для 0,4 – 0,4 МПа; 0,6 – 0,6 МПа для 0,8 – в диапазоне 0,6-0,8 МПа для 1,0 – в диапазоне 0,8-1,0 МПа для 1,2 – в диапазоне 1,0-1,2 МПа для 1,6 – в диапазоне 1,0-1,6 МПа для 2,5 – в диапазоне 1,6-2,5 МПа |
||||||||
| 3 | Кратность пены | 30±5 | ||||||||
| 4 | Высота слоя пены, мм, не менее | 100 | ||||||||
| 5 | Высота подачи пены, м, не менее | 2 | 3 | 3 | 5 | 5 | 6 | 6 | 6 | |
| 6 | Габаритные размеры Д х В, мм, не более |
610х 255 |
610х 255 |
650х 255 |
650х 255 |
650х 255 |
700х 305 |
740х 320 |
850х 330 |
|
| 7 | Масса генератора, кг, не более | 8 | 8 | 10 | 12 | 13 | 15 | 20 | 25 | |
| № п/п | Наименование параметра | Нормативное значение КРФ-ГПС | |||||
| 25 | 30 | 40 | 50 | 60 | 90 | ||
| 1 | Расход рабочего раствора пенообразователя, л/с, не менее | 25 | 30 | 40 | 50 | 60 | 90 |
| 2 | Номинальное давление перед распылителем |
В соответствии с маркировкой для 0,4 – 0,4 МПа; 0,6 – 0,6 МПа для 0,8 – в диапазоне 0,6-0,8 МПа для 1,0 – в диапазоне 0,8-1,0 МПа для 1,2 – в диапазоне 1,0-1,2 МПа для 1,6 – в диапазоне 1,0-1,6 МПа для 2,5 – в диапазоне 1,6-2,5 МПа |
|||||
| 3 | Кратность пены | 30±5 | |||||
| 4 | Высота слоя пены, мм, не менее | 100 | |||||
| 5 | Высота подачи пены, м, не менее | 6 | |||||
| 6 | Габаритные размеры Ш х В, мм, не более | Габаритные размеры и масса по согласованию с потребителем и указываются в паспорте на изделие | |||||
| 7 | Масса генератора, кг, не более | ||||||
Внешний вид:

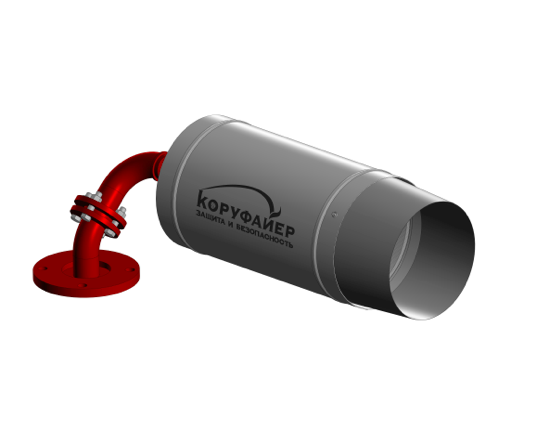

На фланцевом соединении

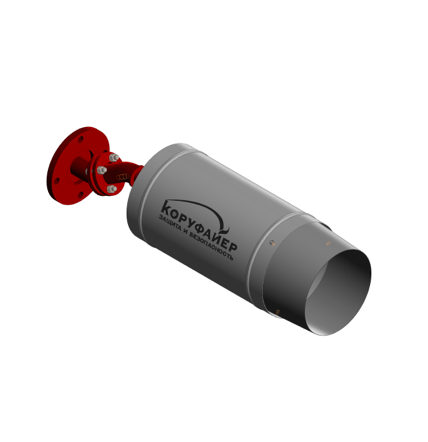

На поворотном устройстве КРФ-УП1

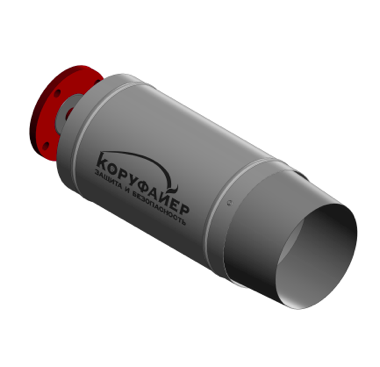

На поворотном устройстве КРФ-УП2

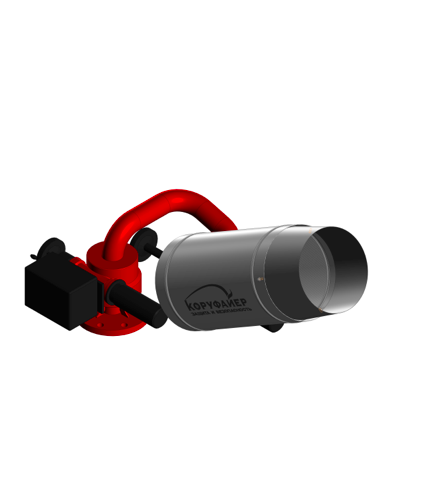

На электроприводе КРФ-УП
Чертеж:
Сертификаты соответствия:
- Сертификат соответствия ТР ТС 043/2017
- Сертификат системы качества ИСО 9001
