Генераторы пены низкой кратности «Камеры низкократной пены установок пенного пожаротушения КРФ-КНП» (условное обозначение – КРФ-КНП), изготовленные по ТУ 28.99.39-010-63740471-2022 (бывш. ТУ 4854-005-54883547-01), устанавливаются в верхней точке резервуаров хранения нефти и нефтепродуктов и в случае пожара осуществляют подачу низкократной пены на поверхность горючей или легковоспламеняющейся жидкости, хранящейся внутри резервуара, для изоляции кислорода от зеркала горения.
Генераторы пены низкой кратности «Камеры низкократной пены установок пенного пожаротушения КРФ-КНП» (условное обозначение – КРФ-КНП), изготовленные по ТУ 28.99.39-010-63740471-2022 (бывш. ТУ 4854-005-54883547-01), устанавливаются в верхней точке резервуаров хранения нефти и нефтепродуктов и в случае пожара осуществляют подачу низкократной пены на поверхность горючей или легковоспламеняющейся жидкости, хранящейся внутри резервуара, для изоляции кислорода от зеркала горения.
Генераторы пены низкой кратности «Камеры низкократной пены установок пенного пожаротушения КРФ-КНП» (далее – камеры низкократной пены) используются в составе стационарных установок пожаротушения для подачи низкократной пены сверху на поверхность нефти или нефтепродукта. Камеры низкократной пены применяются для тушения вертикальных стальных резервуаров со стационарной крышей (РВС); вертикальных стальных резервуаров со стационарной крышей и понтоном (РВСП); вертикальных стальных резервуаров с плавающей крышей (РВСПК); железобетонных резервуаров (ЖБР).
Особенности:
- Между корпусом КРФ-КНП и пенным насадком (сливом) КРФ-ПН предусматривается герметизирующий элемент, исключающий в период эксплуатации выход паров нефти и нефтепродуктов из резервуаров в корпус камеры и трубопроводы установок пожаротушения
- КРФ-КНП приспособлена для проведения безопасного технического обслуживания за счёт легкосъёмной крышки корпуса.
- Конструкция КРФ-КНП обеспечивает возможность вертикальной и горизонтальной установки.
- Камера низкократной пены КРФ-КНП представляет собой техническое устройство, предназначенное для получения пены низкой кратности из 1%, 3% и 6% растворов пенообразователей (в зависимости от типа пенообразователей) и подачи её в целях пожаротушения в резервуары хранения нефти и нефтепродуктов.
- КРФ-КНП применяется для тушения вертикальных стальных резервуаров со стационарной крышей (РВС); вертикальных стальных резервуаров со стационарной крышей и понтоном (РВСП); вертикальных стальных резервуаров с плавающей крышей (РВСПК); железобетонных резервуаров (ЖБР).
Условное обозначение:
КРФ-КНП-Х/S-К С УZ
X – расход рабочего раствора пенообразователя: 1 – 1 л/с, 2 – 2 л/с,3 – 3 л/с, 4 – 4 л/с, 5 – 5 л/с, 10 – 10 л/с, 15 – 15 л/с, 20 – 20 л/с, 25 – 25 л/с,30 – 30 л/с, 35 – 35 л/с, 40 – 40 л/с, 45 – 45 л/с, 50 – 50 л/с, 55 – 55 л/с,60 – 60 л/с, 100 – 60-100 л/с, 200 – 100-200 л/с, 300 – 200- 300 л/с,1000 – 300-1000 л/с;
S – давление раствора пенообразователя перед фланцем изделия:0,6 – в диапазоне 0,2-0,6 МПа; 1,6 – в диапазоне 0,2-1,6 МПа; 2,5 – в диапазоне0,2-2,5 МПа; 4,0 – в диапазоне 0,2-4,0 МПа.
К – наличие мембраны: без индекса – без мембраны; К – с мембраной.
С – наличие и тип пенного слива: без индекса – без пенного слива; 1 –пенный слив для подачи на зеркало жидкости; 2 – пенный слив для подачи навнутреннюю стенку резервуара.
Y – климатическое исполнение по ГОСТ 15150-69: Т, У, УХЛ, ХЛ, ОМ;
Z – категории размещения по ГОСТ 15150-69: 1, 1.1, 2, 2.1, 3, 3.1, 4, 4.1,4.2, 5, 5.1.
Технические характеристики:
| Тип пенокамеры | Размер фланцевого соединения, мм |
Производи-тельность по раствору (л/с при 0,6МПа) |
Габаритные размеры, мм | |||||
|
на входе (Dр) |
на выходе (D) |
А* | В* | C* | E* | F* | ||
| КРФ-КНП-5 | 80/65 | 80/100 | 5 |
700 ± 50 |
580 ± 100 |
110 ± 5 |
580 ± 5 |
350 ± 5 |
| КРФ-КНП-10 | 100/80 | 100/150 | 10 |
800 ± 50 |
630 ± 100 |
110 ± 5 |
630 ± 5 |
|
| КРФ-КНП-15 | 100/80 | 100/150 | 15 |
950 ± 50 |
800 ± 100 |
110 ± 5 |
680 ± 5 |
|
| КРФ-КНП-20 | 150/100 | 150/200 | 20 |
1000 ± 50 |
800 ± 100 |
120 ± 5 |
690 ± 5 |
400 ± 5 |
| КРФ-КНП-25 | 150/100 | 150/200 | 25 |
1100 ± 50 |
950 ± 100 |
135 ± 5 |
700 ± 5 |
|
| КРФ-КНП-30 | 200/150 | 200/150 | 30 |
1200 ± 50 |
950 ± 100 |
135 ± 5 |
700 ± 5 |
|
| КРФ-КНП-40 | 250/200 | 250/300 | 40 |
1300 ± 50 |
1050 ± 100 |
145 ± 5 |
750 ± 5 |
450 ± 5 |
| КРФ-КНП-60 | 300/350 | 300/350 | 60 |
1500 ± 50 |
1100 ± 100 |
145 ± 5 |
750 ± 5 |
|
| Рабочие давления | 0,6 ~ 4,0 МПа | Кратность | Не менее 5 |
| Минимальное раб. давление | 0,2 МПа | Материал | Нержавеющая сталь |
| Максимальный расход | От 60 до 1000 л/с | Климатическое исполнение | У, ХЛ, Т, ОМ |

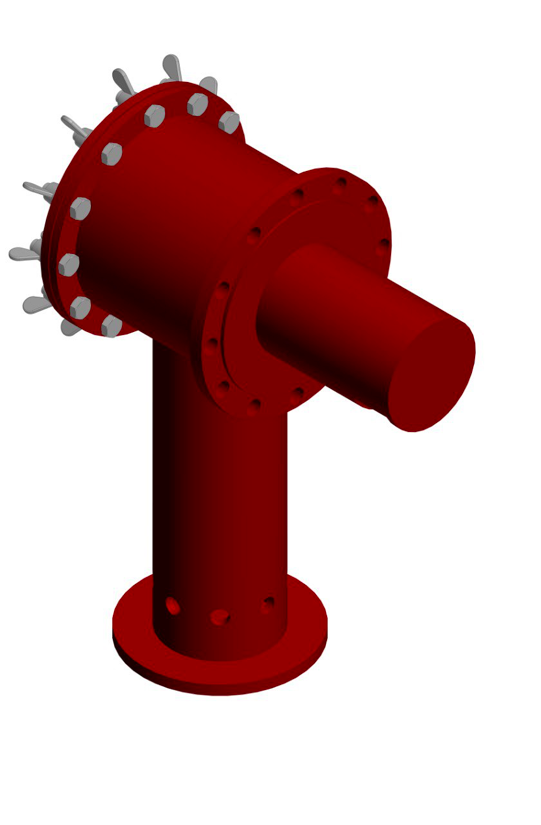

Внешний вид:

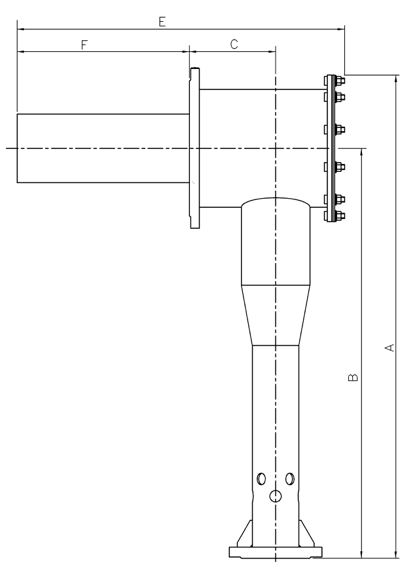

Чертеж:
Сертификаты соответствия:
- Сертификат соответствия ТР ТС 043/2017
- Сертификат системы качества ИСО 9001
