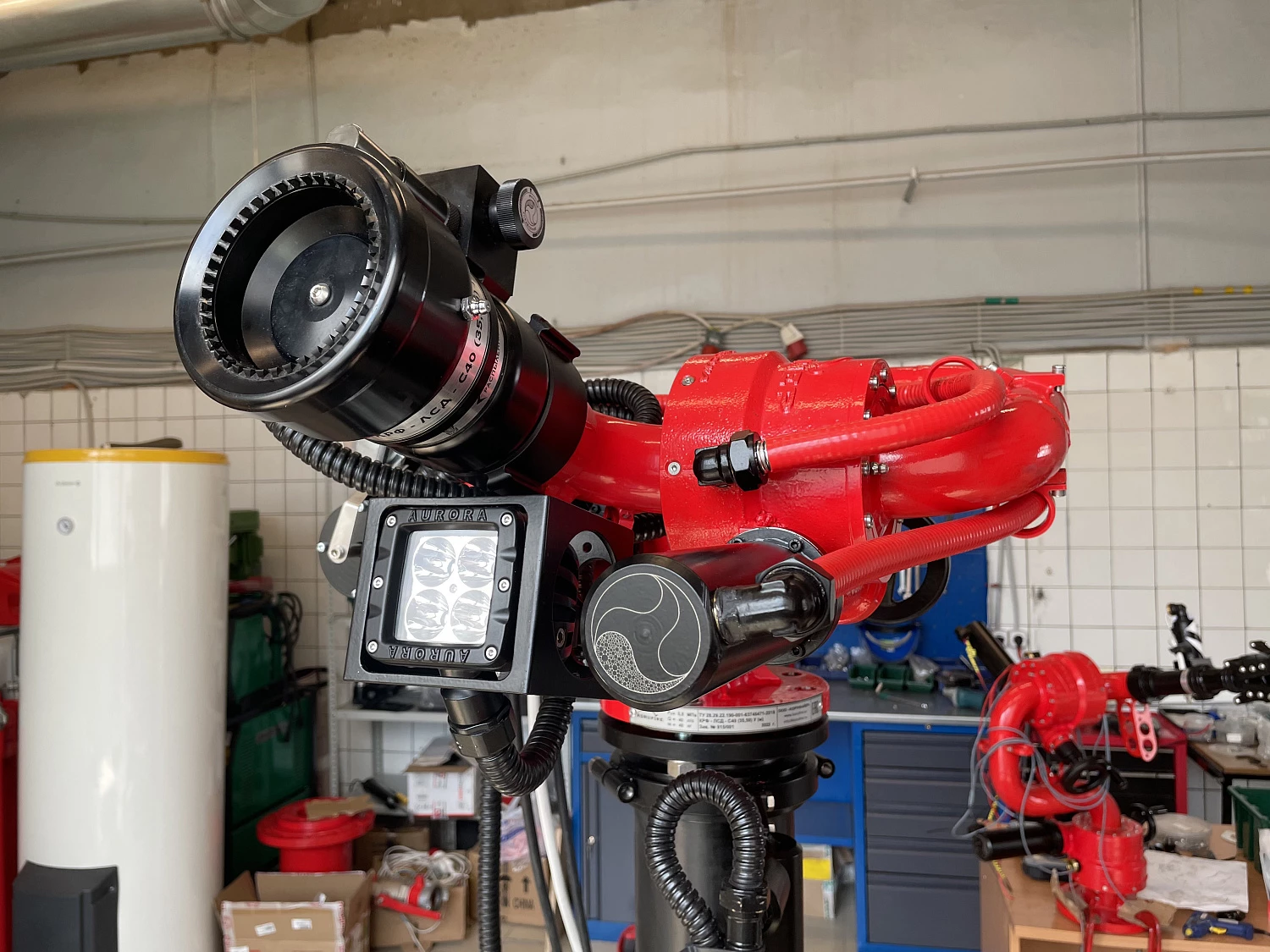

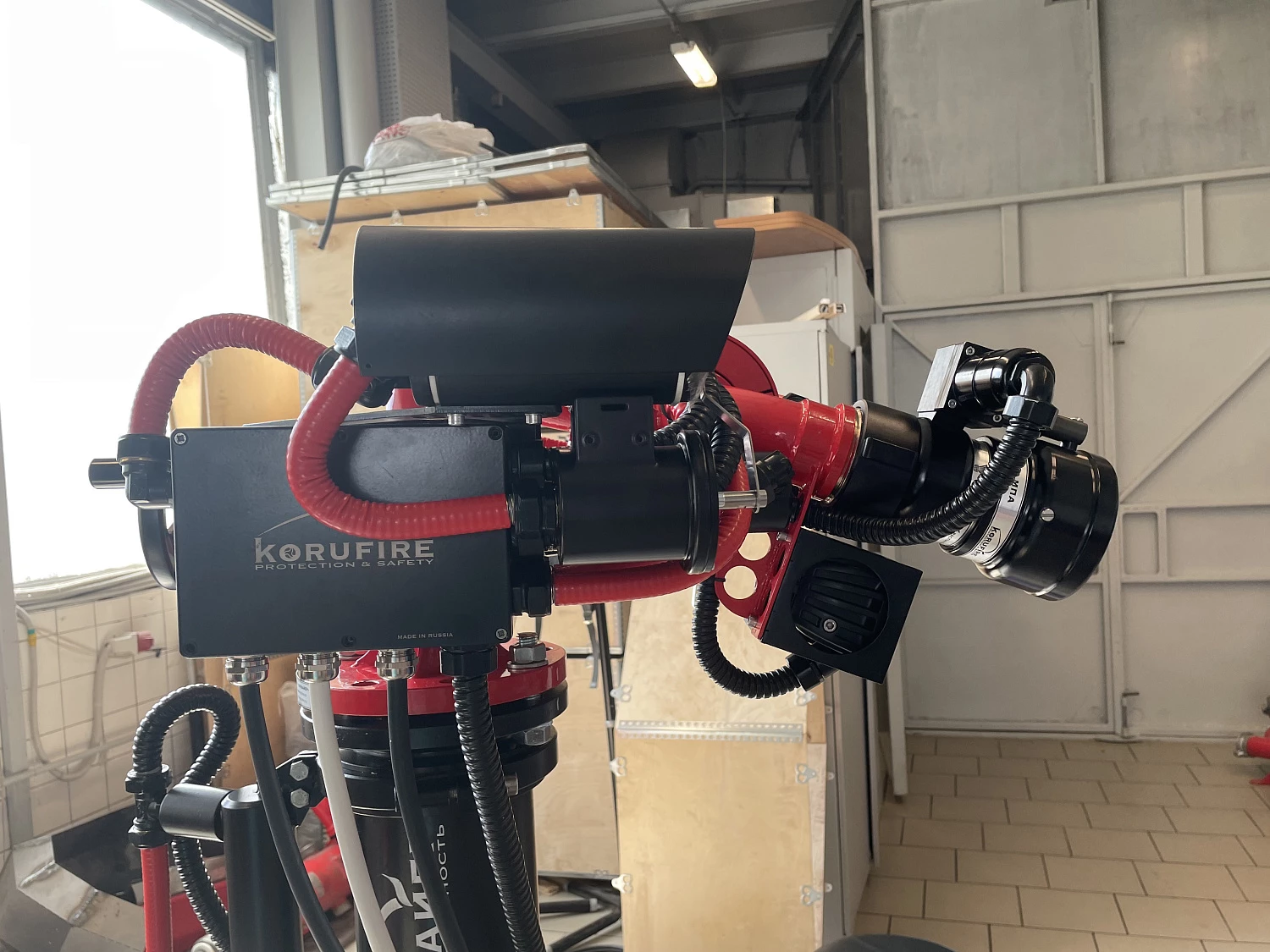

Пожарный лафетный ствол универсальный с дистанционным управлением КРФ-ЛСД-С40(35,50)У(м) ЭКС в составе пожарной автоцистерны КАМАЗ К-5 произведенной ООО «ПРИОРИТЕТ». Лафетный ствол КРФ-ЛСД-С40(35,50)У(м) ЭКС оборудован подъемным механизмом (экстендером), который обеспечивает опускание ствола внутрь корпуса надстройки пожарного автомобиля, и сохраняет приемлемые для пожарных депо высотные габариты автомобиля и улучшает дизайн современных пожарных автомобилей.
| Наименование параметра | Значение |
| Диапазон рабочих давлений, МПа* | 0,4-1,6 |
| Номинальное рабочее давление, МПа | 0,8 |
| Расход воды, л/с, не менее* | 30(25,35) |
| Расход водного раствора пенообразователя, л/с, не менее | 30(25,35) |
|
Дальность струи (по крайним каплям), м, не менее: - водяной сплошной - пенной сплошной - водяной распыленной (при угле факела 30°) |
55 40 35 |
| Кратность пены, не менее* | 5 |
| Перемещение ствола в горизонтальной плоскости, не менее**** | 360° (±180°) |
|
Перемещение ствола в вертикальной плоскости, не менее: вверх**** вниз**** |
75° 15° |
* При давлении 0,8 МПа
** Дальности струй приведены при угле наклона ствола к горизонту 30°, установленного в рабочем положении.
*** Кратность пены указана при использовании пенообразователя общего назначения (ГОСТ Р 50588).
**** Для лафетных стволов углы поворота могут ограничиваться конструктивными элементами ствола, а также конструкциями пожарного автомобиля, плавсредства, прицепа и др., что должно быть отражено в нормативных документах.
| Наименование параметра | Значение | |
| Максимальное давление |
1,6 МПа |
|
| Минимальное давление | 0,4 МПа | |
| Климатическое исполнение | У, УХЛ, ХЛ, Т, ОМ | |
| Материал |
Нержавеющая сталь Сталь С20 Сталь 09Г2С |
|
Область применения:
Лафетные стволы КРФ-ЛСД-С40(35,50)У(м) ЭКС могут устанавливаться на пожарные автомобили. Лафетные стволы КРФ-ЛСД-С40(35,50)У(м) ЭКС оснащены проводным пультом дистанционного управления с джойстиком, а также дублирующим ручным управлением. Прекращение перемещения ствола при дистанционном управлении происходит в случае достижения крайнего положения по горизонтали или вертикали за счет срабатывания концевых выключателей.
Лафетный ствол КРФ-ЛСД-С40(35,50)У(м) ЭКС оснащен маховиками управления, обеспечивающими перемещение корпуса ствола и точное его позиционирование. Зубчато-винтовая передача, применяемая для управления стволом, предназначена для существенного увеличения крутящего момента и, соответственно, уменьшения прикладываемых оператором усилий. Зубчато-винтовая передача обладает эффектом самоторможения и является необратимой, что обеспечивает возможность фиксации в любом промежуточном положении в диапазоне перемещения без дополнительных устройств.

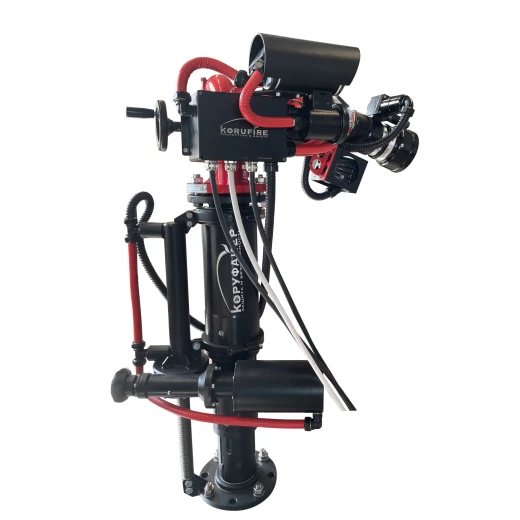

Для обеспечения подъема ствола из транспортного положения в рабочее и обратно предусмотрен механизм подъема – экстендер. Подъем осуществляется посредством электромотора и зубчато-винтовой передачи, также предусмотрено дублирующее ручное управление маховиком вращения.
