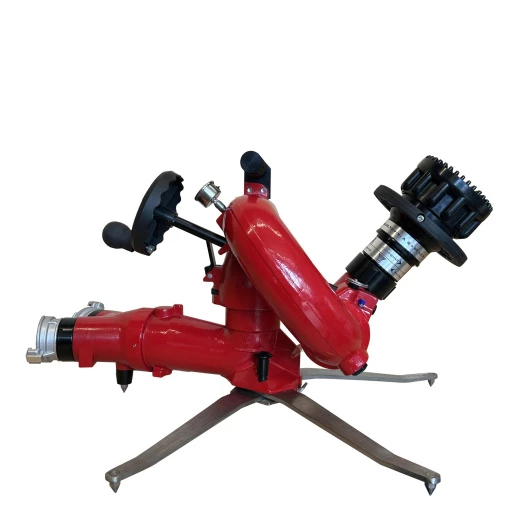

КРФ-ЛС-П80(60,70)У(м) из нержавеющей стали предназначен для формирования сплошной или сплошной и распыленной с изменяемым углом факела струй воды, водных растворов поверхностно-активных веществ (в т.ч. любых пенообразоваетелей и смачивателей), порошков, воздушно-механической и газонаполненной пены, полученной компрессионным методом.
· Лафетный ствол выполнен из нержавеющей стали
· Перемещение оси насадка лафетного ствола по вертикали от +30° до +80°
· Перемещение оси насадка лафетного ствола по горизонтали 360°
· Складные алюминиевые ножки для устойчивости при работе лафетного ствола с шипами из нержавеющей стали
· Эргономичная рукоятка для переноски
· Встроенный манометр для контроля давления
· Управление маховиками в горизонтальной и вертикальной плоскости
Максимальный угол распыла струи – 120°ОБЩЕЕ ОПИСАНИЕ:
· Стволы пожарные лафетные переносные универсальные КРФ-ЛС-П80(60,70)У(м)А «КОРУФАЙЕР» изготавливаются по ТУ 28.29.22.190-001-63740471-2018, соответствуют требованиям ГОСТ 51115-97 «Техника пожарная. Стволы пожарные лафетные комбинированные. Общие технические требования. Методы испытаний» и предназначены для формирования сплошной или сплошной и распыленной с изменяемым углом факела струй воды, водных растворов поверхностно-активных веществ (в т.ч. любых пенообразователей и смачивателей), порошков и газонаполненной пены, полученной компрессионным методом.
· Надежная и устойчивая работа стволов обеспечивается при температуре окружающего воздуха от -60°С до +60°С.
· Для перемещения и управления стволом он оборудован эргономичной рукояткой для переноски и маховиками регулировки положение оси насадка ствола в горизонтальной и вертикальной плоскости.
· Лафетный ствол оборудован двумя входными патрубками, оснащенными муфтовыми соединительными головками ГМ-80 по ГОСТ Р 53279-2009.
· Для контроля работоспособности на КРФ-ЛС-П80(60,70)У(м)А установлен манометр для контроля давления.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Наименование показателя |
Показатель
|
1. Номинальное давление, МПа |
0,8 |
2. Рабочее давление, МПа |
0,4-1,6 |
3. Расход сплошной струи, л/с, не менее |
80 |
4. Расход распылённой струи, л/с, не менее |
|
5. Расход раствора пенообразователя, л/с, не менее |
|
6. Дальность сплошной струи, м, не менее |
73 |
7. Дальность распыленной струи, при угле факела 30°, м, не менее |
56 |
8. Дальность пенной струи, м, не менее |
65 |
9. Максимальный угол факела распыленной струи, не менее |
120 |
10. Диаметр распыленной струи, м, не менее |
10 |
11. Кратность пены, не менее |
5 |
12. Срок службы, лет, не менее |
10 |
13. Минимальная температура эксплуатации, °С |
- 60 |
14. Соединение с рукавной линией |
2хГМ-80 ГОСТ Р 53279-2009 |
15. Материал исполнения корпуса, насадка, откидных ножек |
Нержавеющая сталь |
16. Материал исполнения перекрывного устройства |
Алюминий |
17. Материал исполнения шипов ножек |
Нержавеющая сталь |
Примечание:
1 Значения показателей 3-11 приведены при давлении 0,8 МПа;

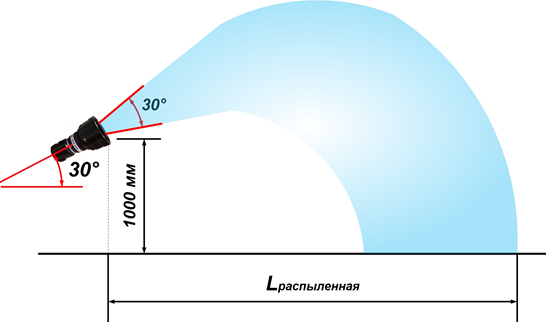

2 Дальности струй приведены при расположении ствола под углом 30° к горизонту в рабочем полжении;
3 Кратность пены указана при использовании пенообразователя общего назначения (ГОСТ Р 50588);

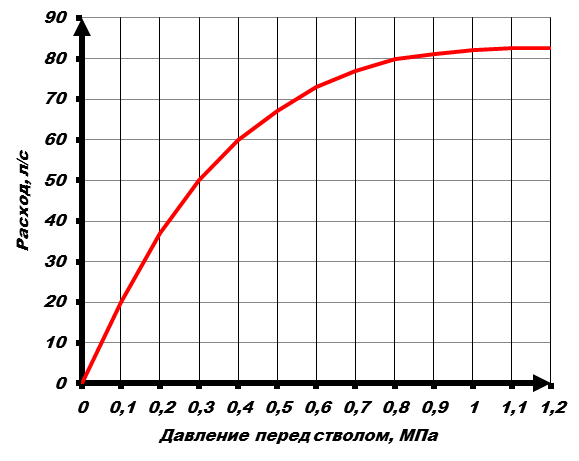

КРИВАЯ ПРОИЗВОДИТЕЛЬНОСТИ:
Показатель |
Показатель дальности подачи огнетушащих веществ (метры) при разных давлениях (МПа) |
|||||
0,5 |
0,6 |
0,7 |
0,8 |
0,9 |
1,0 |
|
L сплошная водянная струя м, не менее |
50 |
57 |
65 |
73 |
78 |
82 |
L сплошная пенная струя м, не менее |
45 |
50 |
58 |
65 |
70 |
74 |
L распыленная водянная струя, м, не менее |
35 |
40 |
48 |
56 |
60 |
62 |
СЕРТИФИКАТЫ СООТВЕТСТВИЯ:
· Сертификат соответствия ТР ТС 043/2017
· Сертификат системы качества ИСО 9001
