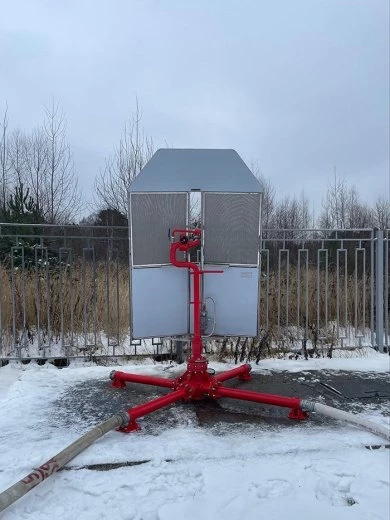

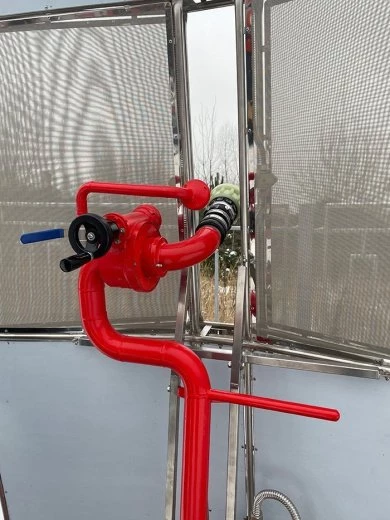

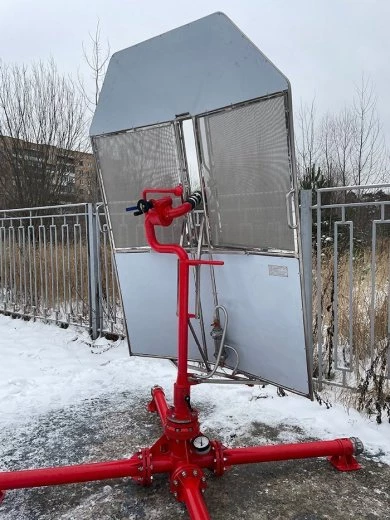

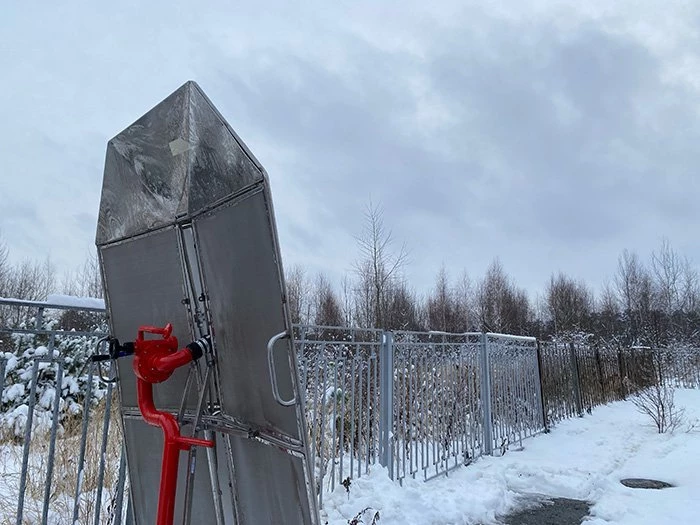

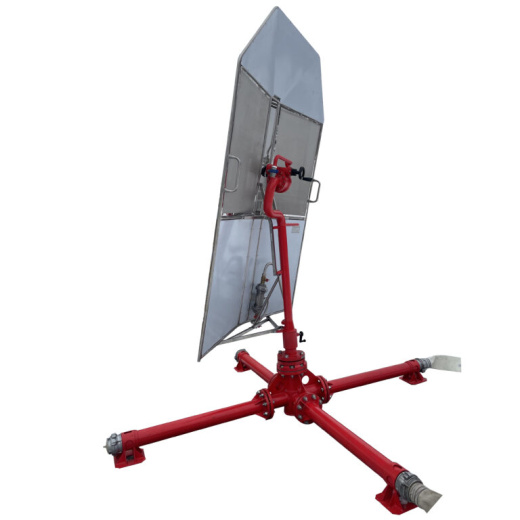

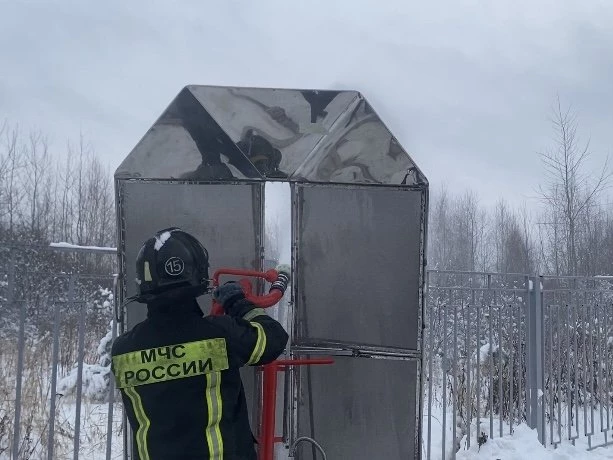

Лафетные стволы с теплозащитным экраном предназначены для защиты ствольщика от излучения теплового потока пожара, в первую очередь используются на пожарных вышках, которые установлены около сливоналивных эстакад хранилищ нефти и нефтепродуктов.
| Наименование параметра | Значение |
| Диапазон рабочих давлений, МПа* | 0,4-1,6 |
| Расход воды, л/с, не менее* | 15,20,25 |
|
Дальность струи (по крайним каплям), м, не менее: - водяной сплошной - пенной сплошной - водяной распыленной (при угле факела 30°) |
50,55,59 32,34,35 44,47,49 |
| Кратность пены, не менее* | 5 |
| Диапазон изменения угла факела распыленной струи: | 0°-120° |
| Перемещение ствола в горизонтальной плоскости, не менее**** | 360° (±180°) |
|
Перемещение ствола в вертикальной плоскости, не менее: вверх**** вниз**** |
90° 45° |
* При давлении 0,8 МПа
** Дальности струй приведены при угле наклона ствола к горизонту 30°, установленного в рабочем положении.
*** Кратность пены указана при использовании пенообразователя общего назначения (ГОСТ Р 50588).
**** Для лафетных стволов углы поворота могут ограничиваться конструктивными элементами ствола, а также конструкциями пожарного автомобиля, плавсредства, прицепа и др., что должно быть отражено в нормативных документах
| Наименование параметра | Значение |
| Максимальное давление | 1,6 МПа |
| Минимальное давление | 0,4 МПа |
| Климатическое исполнение | У, УХЛ, ХЛ, Т, ОМ |
| Материал |
Нержавеющая сталь Сталь С20 Сталь 09Г2С |
Область применения:
Ствол пожарный лафетный стационарный универсальный с ручным управлением КРФ-ЛС-С20(15,25)У-ВЗ (водяная завеса) при требуемом рабочем давлении перед фланцем обеспечивает необходимый для работы теплозащитного экрана «Согда» 2А расход воды. При требуемом рабочем давлении перед фланцем КРФ-ЛС-С20(15,25)У-ВЗ (водяная завеса) и включённом теплозащитном экране обеспечивается перемещение корпуса по горизонтали и вертикали в заявленном диапазоне. Прочность и плотность КРФ-ЛС-С20(15,25)У-ВЗ с теплозащитным экраном обеспечена во всём диапазоне заявленных давлений и расходов.
КРФ-ЛС-С20(15,25)У-ВЗ устанавливаются на пожароопасные и взрывоопасные объекты (объекты хранения, транспортирования и переработки углеводородов; склады твердых горючих материалов; здания; сооружения); объекты железнодорожного транспорта; объекты энергетики; морские платформы для добычи нефти и газа; ангары для хранения авиационной техники; пожарные вышки; объекты береговой зоны портовых сооружений; морской и речной транспорт.
Рекомендуется применять КРФ-ПМ совместно с:
