Эжекторные лафетные стволы с осциллятором используются для тушения пожаров легковоспламеняющихся и горючих жидкостей, охлаждения строительных и технологических конструкций, осаждения облаков радиоактивных и ядовитых газов, паров и пыли. В конструкции насадка ствола предусмотрен эжектор обеспечивающий забор пенообразователя из сторонней емкости и дозировании его непосредственно в поток выходящей из ствола струи.
| Наименование параметра | Значение |
| Диапазон рабочих давлений, МПа* | 0,4-1,6 |
| Расход воды, л/с, не менее* | 35,40,50 |
| Расход эжектируемого водного раствора пенообразователя, л/с, не менее | 1-3 |
|
Дальность струи (по крайним каплям), м, не менее: - водяной сплошной - пенной сплошной - водяной распыленной (при угле факела 30°) |
60 40 35 |
| Кратность пены, не менее* | 5 |
| Диапазон изменения угла факела распыленной струи: | 0°-120° |
| Перемещение ствола в горизонтальной плоскости, не менее**** | 360° (±180°) |
|
Перемещение ствола в вертикальной плоскости, не менее: вверх**** вниз**** |
90° 45° |
* При давлении 0,8 МПа
** Дальности струй приведены при угле наклона ствола к горизонту 30°, установленного в рабочем положении.
*** Кратность пены указана при использовании пенообразователя общего назначения (ГОСТ Р 50588).
**** Для лафетных стволов углы поворота могут ограничиваться конструктивными элементами ствола, а также конструкциями пожарного автомобиля, плавсредства, прицепа и др., что должно быть отражено в нормативных документах.
| Наименование параметра | Значение |
| Максимальное давление | 1,6 МПа |
| Минимальное давление | 0,4 МПа |
| Климатическое исполнение | У, УХЛ, ХЛ, Т, ОМ |
| Материал |
Нержавеющая сталь Сталь С20 Сталь 09Г2С |
Область применения:
Эжекторные лафетные стволы предназначены для формирования сплошной или сплошной и распыленной с изменяемым углом факела струй воды, водных растворов поверхностно-активных веществ (в т.ч. любых пенообразоваетелей и смачивателей).
Эжекторные лафетные стволы могут устанавливаться на пожарные автомобили и прочие специальные транспортные средства; пожароопасные и взрывоопасные объекты (объекты хранения, транспортирования и переработки углеводородов; склады твердых горючих материалов; здания; сооружения); объекты железнодорожного транспорта; объекты энергетики; морские платформы для добычи нефти и газа; ангары для хранения авиационной техники; пожарные вышки; объекты береговой зоны портовых сооружений; морской и речной транспорт.

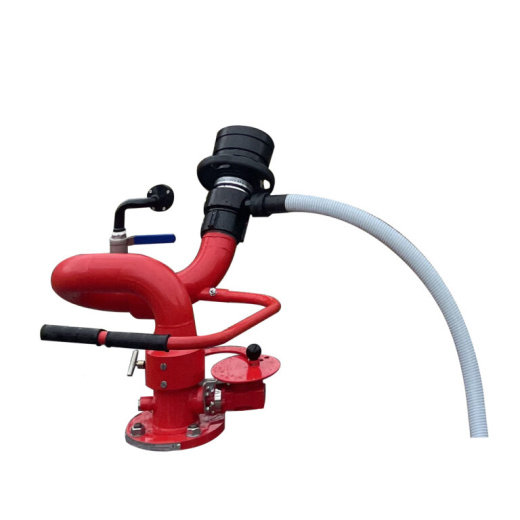

Эжекторные лафетные стволы оборудованы осциллирующим устройством закрытого типа, что обеспечивает его автоматическое перемещение (качание) в горизонтальной плоскости в предварительно заданном секторе. Осциллятор работает за счет энергии потока воды, проходящей через лафетный ствол. Угол осцилляции представленного образца достигает 170°. Благодаря своим функциональным возможностям лафетный ствол КРФ-ЛС-С80(70,90)У с ОСЦ без присутствия человека гарантирует увеличение площади пожаротушения более чем в 25 раз, а эффективность охлаждения более чем в 100 раз.
