Пенный насадок КРФ-ПН I-образный

Пенные насадки (сливы) КРФ-ПН (условное обозначение: «КРФ-ПН») изготавливаются
по ТУ 28.99.39-011-63740471-2022 (бывш. ТУ 4854-006-54883547-01) и предназначены для получения компактной и распыленной струй воды, водных растворов и пены низкой кратности.

Пенные насадки (сливы) КРФ-ПН (далее – насадки) используются в установках пенного пожаротушения: в установках с подачей пены в верхний уровень резервуара, в установках комбинированного и подслойного тушения пожаров горючих жидкостей в резервуарах, для подачи струи пены низкой кратности на поверхность горючей жидкости, на борт резервуара, в зону уплотняющего затвора понтона или плавающей крыши вертикального стального или железобетонного резервуара, а так же в слой горючей жидкости.

Особенности:

• Обеспечивает защиту от попадания донных отложений и других включений в трубопровод внутренней разводки пенопроводов (в том числе при работе средств по их размыву)
• Минимизация контакта нефтепродуктов с внутренними стенками пенопроводов за счёт исключения их обращаемости при закрытых клапанах на выходе насадка
• Возможно присоединение пенного насадка (слива) как с помощью фланцевого соединения, так и с помощью сварных соединений
• Минимальные гидравлические потери при выходе пены

Общее описание:

• Пенные насадки КРФ-ПН-П-I-D/d устанавливаются на внутренней разводке пенопроводов, размещаемой внутри резервуара в слое горючего.
• Пенные насадки (сливы) КРФ-ПН-П-I-D/d имеют одно направление выпуска, что предотвращает гидравлические потери при движении выходящей пены и обеспечивает нормативную скорость истечения пены.
• Скорость истечения пены соответствует нормативам, с учетом внутреннего сечения насадка.
• Возможно присоединение пенного насадка (слива) как с помощью фланцевого соединения, так и с помощью сварных соединений.

Условное обозначение:

КРФ-ПН-П-I-D/d

П - для систем подслойного пожаротушения;

I - насадок прямой с одним патрубком для отвода пены;

D - диаметр условного прохода фланца;

d - диаметр условного прохода выходных патрубков.

Технические характеристики:

Типоразмер пенного слива (насадка)	Диаметр условного прохода фланца (D), мм	Диаметр условного прохода выходных патрубков (d), мм	Длина (L), не менее, мм
ПН-50	50	50,80, 100	200±50
ПН-80	80	80, 100, 150
ПН-100	100	100, 150, 200
ПН-150	150	150, 200, 250
ПН-200	200	200, 250, 300
ПН-250	250	250, 300, 350
ПН-300	300	300, 350, 400

Рабочие давления	0,6 ~ 4,0 МПа	Кратность пены	Не менее 5
Климатическое исполнение	У, ХЛ, Т, ОМ	Материал	Нержавеющая сталь, сталь Ст20, сталь 09Г2С

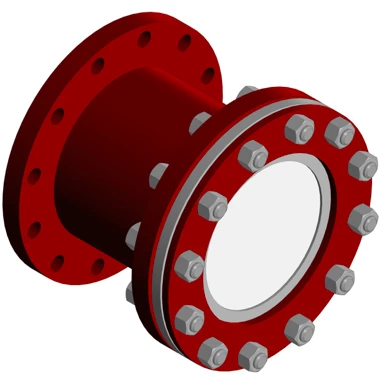

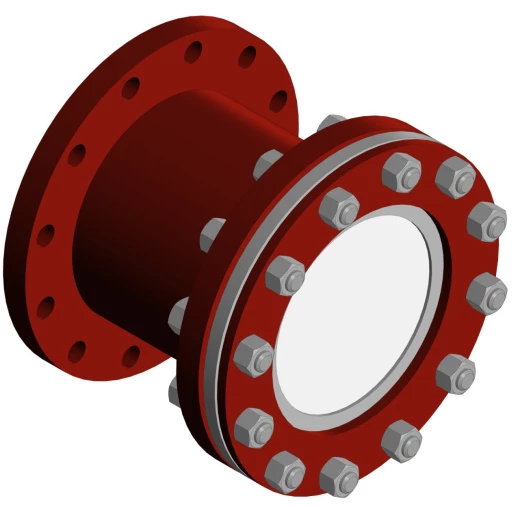

Внешний вид:

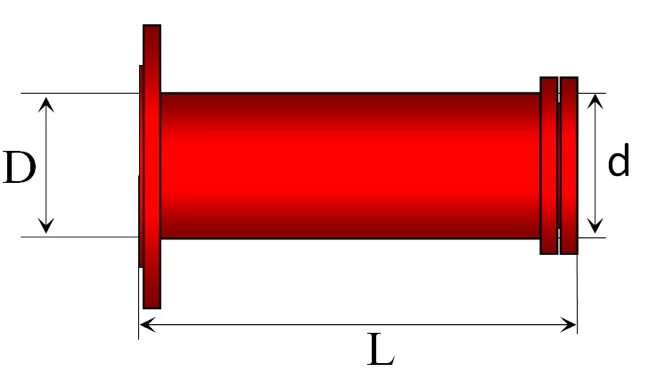

Чертеж:


Сертификаты соответствия:
