Пенные насадки (сливы) КРФ-ПН (условное обозначение: «КРФ-ПН») изготавливаются
по ТУ 28.99.39-011-63740471-2022 (бывш. ТУ 4854-006-54883547-01) и предназначены для получения компактной и распыленной струй воды, водных растворов и пены низкой кратности.
Пенные насадки (сливы) КРФ-ПН (далее – насадки) используются в установках пенного пожаротушения: в установках с подачей пены в верхний уровень резервуара, в установках комбинированного и подслойного тушения пожаров горючих жидкостей в резервуарах, для подачи струи пены низкой кратности на поверхность горючей жидкости, на борт резервуара, в зону уплотняющего затвора понтона или плавающей крыши вертикального стального или железобетонного резервуара, а так же в слой горючей жидкости.
Особенности:
- Установка в верхний уровень резервуара для подачи низкократной пены в зону уплотняющего затвора понтона
- Может обеспечивать замену устаревших, с истекшим сроком использования и неисправных генераторов пены средней кратности ГПС-2000, массового устанавливаемых на резервуары хранения нефтепродуктов в предыдущее десятилетие
- Формирование распыленной струи
- Возможна установка узла ввода КРФ-УВПН для облегчения монтажа
- Условный проходной диаметр от 50 до 500 мм
- Диапазон рабочих давлений 0,6 – 4,0 МПа
- Монтаж на месте применения КРФ-ПН-С-2 может производиться как внутри, так и снаружи резервуара.
- Для облегчения монтажа пенных насадков КРФ-ПН-С-2 на пенокамеру КРФ-КНП или пенопровод системы пожаротушения возможна установка узла ввода КРФ-УВПН.
- КРФ-ПН-С-2 применяются для подачи распыленной струи пены в зону уплотняющего затвора понтона и на борт вертикального стального резервуара с понтоном. КРФ-ПН-С-2 с распыленными струями могут использоваться на разных типах резервуаров, обеспечивая точечную (не веерную) подачу низкократной плёнкообразующей пены.
- Специально разработанное крепление может обеспечить замену устаревших, с истекшим сроком использования и неисправных генераторов пены средней кратности ГПС-2000, массового устанавливаемых на резервуары хранения нефтепродуктов в предыдущее десятилетие.
Условное обозначение:
КРФ-ПН-С-2-D/d
С - для систем поверхностного пожаротушения с генераторами пены;
2 - для подачи распыленной струи пены в зону уплотняющего затвора понтона и на борт вертикального стального резервуара с понтоном;
D - диаметр условного прохода фланца;
d - диаметр условного прохода выходного патрубка.
Технические характеристики:
| Типоразмер пенного насадка (слива) | Диаметр условного прохода фланца (D), мм |
Длина (L), в пределах, мм |
| ПН-50 | 50 | 200 ± 50 |
| ПН-65 | 65 | 200 ± 50 |
| ПН-80 | 80 | 200 ± 50 |
| ПН-100 | 100 | 200 ± 50 |
| ПН-125 | 125 | 200 ± 50 |
| ПН-150 | 150 | 200 ± 50 |
| ПН-200 | 200 | 200 ± 50 |
| ПН-250 | 250 | 200 ± 50 |
| ПН-300 | 300 | 200 ± 50 |
| ПН-350 | 350 | 200 ± 50 |
| ПН-400 | 400 | 200 ± 50 |
| ПН-450 | 450 | 200 ± 50 |
| ПН-500 | 500 | 200 ± 50 |
| Рабочие давления | 0,6 ~ 4,0 МПа | Минимальное раб. давление | 0,2 МПа |
| Климатическое исполнение | У, ХЛ, Т, ОМ | Материал |
Нержавеющая сталь, сталь Ст20, сталь 09Г2С |

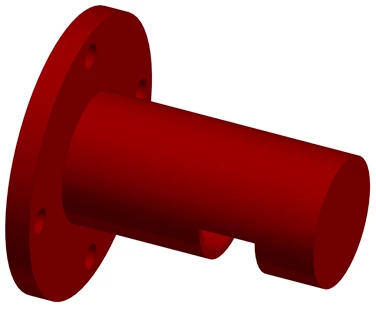

Внешний вид:
КРФ-ПН-С-2

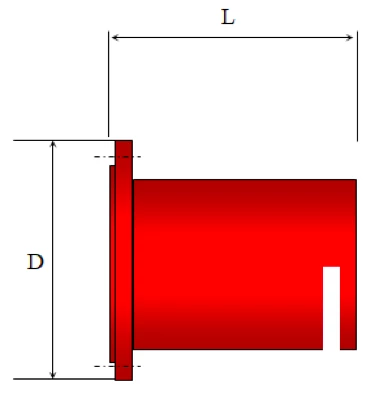

Чертеж:
КРФ-ПН-С

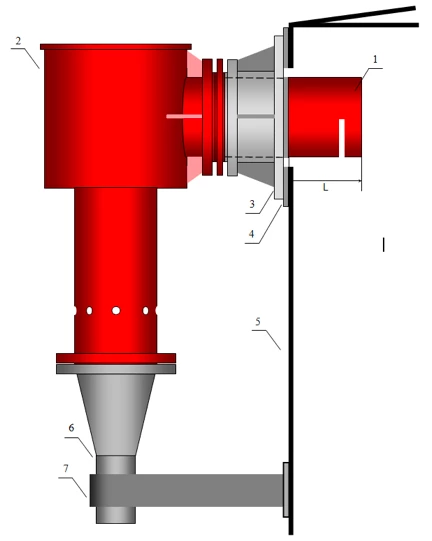

1 – Пенный насадок (слив) КРФ-ПН-С-1-D/d; 2 – Камера низкократной пены КРФ-КНП; 3 – Узел ввода КРФ-УВПН-М; 4 – Элемент усиления резервуара; 5 – Резервуар; 6 – Пенопровод;
7 – Крепление пенопровода к резервуару

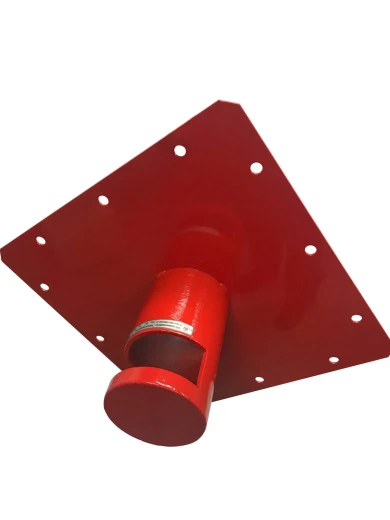

Внешний вид устройства КРФ-УВНП: 1 – элемент крепления устройства к резервуару
(элементу усиления стенки резервуара); 2 – ребра жесткости; 3 – фланцевое соединение;
4 – патрубок устройства; 5 – фланцевое соединение для крепления насадка.
Сертификаты соответствия:
- Сертификат соответствия ТР ТС 043/2017
- Сертификат системы качества ИСО 9001
