Пожарная вышка КРФ-ПВ для двух лафетных стволов

Вышки пожарные от 1 до 35 метров с системами водяного охлаждения вышки, водяного охлаждения лафетных стволов, водяных экранов защиты элементов вышки и персонала, защитных экранов, молниезащиты (условное обозначение «КРФ-ПВ»), выпускаемые по ТУ 28.99.39-003-63740471-2019, предназначены для размещения лафетных стволов любых типов или водопенных насадков модели КРФ-ВПН с поворотным и/или осциллирующим устройством.

Вышки пожарные от 1 до 35 метров с системами водяного охлаждения вышки, водяного охлаждения лафетных стволов, водяных экранов защиты элементов вышки и персонала, защитных экранов, молниезащиты (далее – вышки) используются в составе установок водяного и пенного пожаротушения, в том числе системах охлаждения технологических установок, устройств, строительных конструкций и складов горючих материалов.

Особенности:

Общее описание:

• Пожарная вышка КРФ-ПВ предназначена для размещения двух лафетных стволов любых типов или водопенных насадков типа КРФ-ВПН с поворотным и/или осциллирующим устройством, а также других средств подачи огнетушащих веществ.
• КРФ-ПВ используется в составе установок водяного и пенного пожаротушения, в том числе в системах охлаждения технологических установок, устройств, строительных конструкций и складов горючих материалов.
• КРФ-ПВ позволяет обеспечить увеличение тактико-технических возможностей лафетных стволов любых типов или водопенных насадков типа КРФ-ВПН с поворотным и/или осциллирующим устройством.

Материал исполнения:

• Климатическое исполнение У – сталь 20 с антикоррозийным покрытием;
• Климатическое исполнение ХЛ, УХЛ – сталь 09Г2С с антикоррозийным покрытием;
• Климатическое исполнение Т, ОМ – нержавеющая сталь;
• Климатическое исполнение У, ХЛ, УХЛ для работы на морской воде – нержавеющая сталь (по заказу указывается дополнительно).

Условное обозначение:

КРФ-ПВ-L/A-D/P-ВЗ(n)-ОС-МЗ-О-В-XY

L – высота вышки, м;

A – количество подключаемых лафетных стволов или других устройств подачи: 1 или 2;

D – диаметр условного прохода, мм;

P – максимальное рабочее давление, МПа;

ВЗ – система водяных экранов защиты элементов вышки и/или обслуживающего персонала, без индекса – отсутствие опции;

n – тип подключения системы питания ВЗ и/или ОС (допускается дополнительно указывать диаметр или иной показатель типа соединения и при необходимости через дробь количество): ГМ – соединительные головки, Р – резьба, Ф – фланец;

ОС –устройство орошение стойки, без индекса – отсутствие опции;

МЗ – система молниезащиты, без индекса – отсутствие опции;

О – система освещения рабочей зоны или сектора, без индекса – отсутствие опции;

В – система видеонаблюдения в  рабочей зоне или секторе, без индекса – отсутствие опции;

X – климатическое исполнение по ГОСТ 15150;

Y – категория размещения по ГОСТ 15150.

Технические характеристики:

Модель КРФ	Значение параметра (базовое значение, по заявке потребителя вышка может быть изготовлена с другими параметрами)
	L	L0	H1	H2	h	A	B	C	D1	D2	Ру	D	Dn	d	N
ПВ-1	1000	2250	800	760	1250	3800	2200	800	80	80	1	377	620	36	6
ПВ-2	2000	3250	800	760	1250	3800	2200	800	80	80	1	377	620	36	6
ПВ-3	3000	4250	800	760	1250	3800	2200	800	80	80	1	377	620	36	6
ПВ-4	4000	5250	800	760	1250	3800	2200	800	80	80	1	377	620	36	6
ПВ-5	5000	6250	800	760	1250	3800	2200	800	80	80	1	377	620	36	6
ПВ-6	6000	7250	800	760	1250	3800	2200	900	80	80	1	426	720	36	8
ПВ-7	7000	8250	800	760	1250	3800	2200	900	80	80	1	426	720	36	8
ПВ-8	8000	9250	800	760	1250	3800	2200	900	80	80	1	426	720	36	8
ПВ-9	9000	10250	800	760	1250	3800	2200	900	80	80	1	426	720	36	8
ПВ-10	10000	11250	800	760	1250	3800	2200	900	80	80	1	426	720	36	8
ПВ-11	11000	12250	800	760	1250	3800	2200	900	80	80	1	530	720	36	8
ПВ-12	12000	13250	800	760	1250	3800	2200	900	80	80	1	530	720	36	8
ПВ-13	13000	14250	800	760	1250	3800	2200	900	80	80	1	530	720	36	8
ПВ-14	14000	15250	800	760	1250	3800	2200	900	80	80	1	530	720	36	8
ПВ-15	15000	16250	800	760	1250	3800	2200	900	80	80	1	530	720	36	8
ПВ-16	16000	17250	800	760	1250	3800	2200	1300	80	80	1	630	1140	36	12
ПВ-17	17000	18250	800	760	1250	3800	2200	1300	80	80	1	630	1140	36	12
ПВ-18	18000	19250	800	760	1250	3800	2200	1300	80	80	1	630	1140	36	12
ПВ-19	19000	20250	800	760	1250	3800	2200	1300	80	80	1	720	1140	36	12
ПВ-20	20000	21250	800	760	1250	3800	2200	1300	80	80	1	720	1140	36	12
ПВ-21	21000	22250	800	760	1250	3800	2200	1600	80	80	1	720	1440	36	12
ПВ-22	22000	23250	800	760	1250	3800	2200	1600	80	80	1	720	1440	36	12
ПВ-23	23000	24250	800	760	1250	3800	2200	1600	80	80	1	820	1440	36	12
ПВ-24	24000	25250	800	760	1250	3800	2200	1600	80	80	1	820	1440	36	12
ПВ-25	25000	26250	800	760	1250	3800	2200	1600	80	80	1	820	1440	36	12
ПВ-26	26000	27250	800	760	1250	3800	2200	1930	80	80	1	820	1800	36	16
ПВ-27	27000	28250	800	760	1250	3800	2200	1930	80	80	1	920	1800	36	16
ПВ-28	28000	29250	800	760	1250	3800	2200	1930	80	80	1	920	1800	36	16
ПВ-29	29000	30250	800	760	1250	3800	2200	1930	80	80	1	920	1800	36	16
ПВ-30	30000	31250	800	760	1250	3800	2200	1930	80	80	1	920	1800	36	16
ПВ-31	31000	32250	800	760	1250	3800	2200	2140	80	80	1	1020	1960	36	20
ПВ-32	32000	33250	800	760	1250	3800	2200	2140	80	80	1	1020	1960	36	20
ПВ-33	33000	34250	800	760	1250	3800	2200	2140	80	80	1	1020	1960	36	20
ПВ-34	34000	35250	800	760	1250	3800	2200	2140	80	80	1	1020	1960	36	20
ПВ-35	35000	36250	800	760	1250	3800	2200	2140	80	80	1	1020	1960	36	20

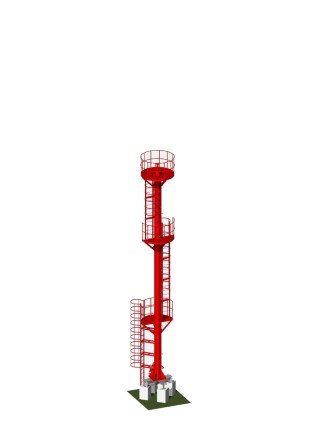

Внешний вид:



Чертеж:

1 – колонна; 2 – опорная плита; 3 – рабочая площадка; 4 – подкос; 5 – лестница; 6 – орошение стойки;
7 – фланец подключения трубопровода; 8 – люк; 9 – фланец подключения лафетного ствола;
10 – элемент системы молниезащиты;11 – кран перекрытия системы охлаждения и водяной завесы;
12 – водяная завеса рабочей площадки;13 - дренажный клапан.

Условные обозначения:

L – высота расположения рабочей площадки, мм; L0 – полная высота вышки, мм; H1 –расстояние от присоединительной поверхности опорной плиты до присоединительной поверхности фланца для подключения пожарного водопровода, мм; H2 – расстояние от настила рабочей площадки до присоединительной поверхности фланца для подключения лафетного ствола, мм; h –высота ограждения рабочей площадки, мм; A –длинна рабочей площадки, мм; B – ширина рабочей площадки, мм; C – длинна/ширина опорной плиты, мм;  D1 –диаметр условного прохода фланца подключения трубопровода, мм; D2 - диаметр условного прохода фланца подключения лафетного ствола, мм;
Р_у – расчетное давление фланцевых соединений, МПа; D - минимально допустимый диаметр несущей колонны на отметке высоты, мм; Dn - диаметр расположения крепежных отверстий, мм;
d –диаметр крепежных отверстий, мм; N –количество крепежных отверстий, мм.

Рекомендуется применять КРФ-ПН совместно с:

• Пожарные стволы лафетные КРФ-ЛС
• Дренчерный ороситель КРФ-ВПН
• Узел подключения пожарной техники КРФ-УПТ
• Пожарный фильтр Ф-КРФ
