Предохранительная мембрана КРФ-ПМ

Пожарные предохранительные мембраны (условное обозначение «КРФ-ПМ») изготовлены по ТУ 28.14.11-012-63740471-2022 (бывш. ТУ 4854-003-54883547-01) и предназначены для применения в установках пенного пожаротушения в качестве устройства для удержания нефти, нефтепродуктов или их паров, находящихся в резервуаре, и от их попадания в сухотрубный пенопровод.

Пожарные предохранительные мембраны (далее - мембраны) предназначены для установки в системы подслойного тушения пожаров горючих жидкостей в резервуарах, в системы комбинированного тушения пожаров горючих жидкостей в резервуарах, для установки в линию подачи пены в верхний уровень резервуара. Мембраны устанавливаются после генераторов пены низкой кратности КРФ-ВПГ, в камеру низкократной пены установок пенного пожаротушения КРФ-КНП (или после камер низкократной пены в случае использования безмембранных камер) или в любую часть установок водяного или пенного пожаротушения.

Особенности:

• Пригодна для эксплуатации при контакте с нефтепродуктами
• Пригодна для эксплуатации во взрывоопасных зонах
• Исключена возможность неправильного монтажа мембраны за счёт наличия в конструкции специальных направляющих
• Наличие стопора для предотвращения разрыв в период транспортировки и монтажа

Общее описание:

• Пожарная предохранительная мембрана КРФ-ПМ предназначена для применения в установках пенного пожаротушения, в качестве устройства для удержания нефти, нефтепродуктов или их паров, находящихся в резервуаре, и от их попадания в сухотрубный пенопровод
• В первую очередь пожарная предохранительная мембрана КРФ-ПМ применяется для систем подслойного пожаротушения резервуаров

Метариал исполнения:

Климатическое исполнение Т, У, ХЛ, УХЛ, ОМ – нержавеющая сталь (по заказу указывается дополнительно)

Условное обозначение: КРФ-ПМ-X YZ

ПМ – пожарная предохранительная мембрана;

X – диаметр условного прохода, мм: 50, 80, 100, 150, 200, 250, 300, 350, 400;

Y – климатическое исполнение по ГОСТ 15150-69: Т, У, УХЛ, ХЛ, ОМ;

Z – категории размещения по ГОСТ 15150-69: 1, 1.1, 2, 2.1, 3, 3.1, 4, 4.1, 4.2, 5, 5.1 применительно к климатическому исполнению

Технические характеристики:

Тип мембраны	Давление разрыва (перепад давления разрыва), МПа	Обратное гидростатическое давление и герметичность, МПа *	Габаритные и присоединительные размеры **
			Условный проход, мм	Диаметр центров отверстий в корпусе мембраны (D1), мм при давлении, МПа		Диаметр корпуса мембраны L, мм при давлении, Мпа		Толщина мембраны в сборе, мм
				1,0	1,6	1,0	1,6
КРФ-ПМ -50	от 0,02 до 0,5	от 0,05 до 0,3	50	125 ± 2		160 ± 2		18±5
КРФ-ПМ -80			80	160 ± 2		195± 2
КРФ-ПМ -100			100	180 ± 2		215 ± 2
КРФ-ПМ -150			150	240 ± 2		280 ± 2
КРФ-ПМ -200			200	295 ± 2		335 ± 2
КРФ-ПМ -250			250	350 ± 2	355 ± 2	390 ± 2	405 ± 2
КРФ-ПМ -300			300	400 ± 2	410 ± 2	440 ± 2	460 ± 2
КРФ-ПМ -350			350	460 ± 2	470 ± 2	500 ± 2	520 ± 2	20±5
КРФ-ПМ -400			400	515 ± 2	525 ± 2	565 ± 2	580 ± 2

* По заявке потребителя КРФ-ПМ может быть изготовлена с любым значением обратного гидростатического давления в диапазоне от 0,05 до 0,3 МПа.
** Базовые значения, соответствующие присоединительным размерам фланцевого соединения диаметра Dу для расчетного давления Рр = 0,6; 1,0; 1,6 МПа. По желанию заказчика КРФ-ПМ может быть изготовлена с другими присоединительными и габаритными размерами.

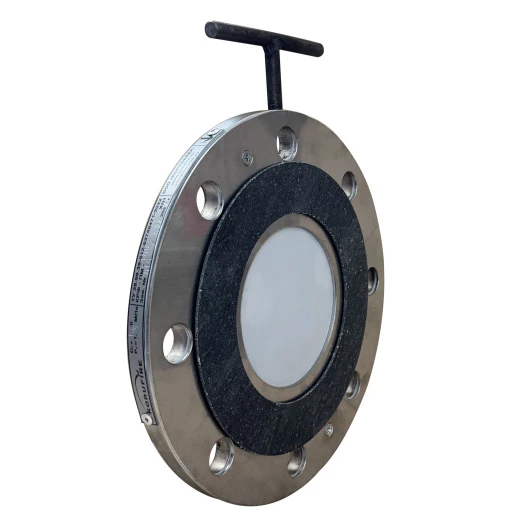

Внешний вид:


Чертеж:

1 – ручка для транспортировки; 2 – корпус; 3 – прокладка; 4 – разрывная мембрана;
5 – стрелка, указывающая направление потока пены; 6 – диафрагма; 7- фиксатор положения шибера (заказывается опционально)

Сертификаты соответствия:

• Сертификат соответствия КРФ-ПМ
• Сертификат системы качества ИСО 9001

Рекомендуется применять КРФ-ПМ совместно с:

• Пенокамера КРФ-КНП
• Пенный насадок КРФ-ПН
• Высоконапорный пеногенератор КРФ-ВПГ
