Пожарные предохранительные мембраны (условное обозначение «КРФ-ПМ») изготовлены по ТУ 28.14.11-012-63740471-2022 (бывш. ТУ 4854-003-54883547-01) и предназначены для применения в установках пенного пожаротушения в качестве устройства для удержания нефти, нефтепродуктов или их паров, находящихся в резервуаре, и от их попадания в сухотрубный пенопровод.
Пожарные предохранительные мембраны (условное обозначение «КРФ-ПМ») изготовлены по ТУ 28.14.11-012-63740471-2022 (бывш. ТУ 4854-003-54883547-01) и предназначены для применения в установках пенного пожаротушения в качестве устройства для удержания нефти, нефтепродуктов или их паров, находящихся в резервуаре, и от их попадания в сухотрубный пенопровод.
Пожарные предохранительные мембраны (далее - мембраны) предназначены для установки в системы подслойного тушения пожаров горючих жидкостей в резервуарах, в системы комбинированного тушения пожаров горючих жидкостей в резервуарах, для установки в линию подачи пены в верхний уровень резервуара. Мембраны устанавливаются после генераторов пены низкой кратности КРФ-ВПГ, в камеру низкократной пены установок пенного пожаротушения КРФ-КНП (или после камер низкократной пены в случае использования безмембранных камер) или в любую часть установок водяного или пенного пожаротушения.
Особенности:
- Пригодна для эксплуатации при контакте с нефтепродуктами
- Пригодна для эксплуатации во взрывоопасных зонах
- Исключена возможность неправильного монтажа мембраны за счёт наличия в конструкции специальных направляющих
- Наличие стопора для предотвращения разрыв в период транспортировки и монтажа
- Удобный монтаж перед пенной камерой за счет отсутствия центровочных отверстий
Общее описание:
- Пожарная предохранительная мембрана КРФ-ПМ Б предназначена для применения в установках пенного пожаротушения, в качестве устройства для удержания нефти, нефтепродуктов или их паров, находящихся в резервуаре, и от их попадания в сухотрубный пенопровод
- Пожарная предохранительная мембрана КРФ-ПМ Б применяется для систем подслойного пожаротушения резервуаров
Климатическое исполнение Т, У, ХЛ, УХЛ, ОМ – нержавеющая сталь (по заказу указывается дополнительно)
Условное обозначение:
КРФ-ПМ-X YZ Б
ПМ – пожарная предохранительная мембрана;
X – диаметр условного прохода, мм: 50, 80, 100, 150, 200, 250, 300, 350, 400;
Y – климатическое исполнение по ГОСТ 15150-69: Т, У, УХЛ, ХЛ, ОМ;
Z – категории размещения по ГОСТ 15150-69: 1, 1.1, 2, 2.1, 3, 3.1, 4, 4.1, 4.2, 5, 5.1 применительно к климатическому исполнению.
Б – без центровочных отверстий
Технические характеристики:
| Тип мембраны | Давление разрыва (перепад давления разрыва), МПа | Обратное гидростатическое давление и герметичность, МПа * | Габаритные и присоединительные размеры ** | ||
| Условный проход, мм | Диаметр корпуса мембраны, мм | Толщина мембраны в сборе, мм | |||
| КРФ-ПМ-50 Б | от 0,02 до 0,5 | от 0,05 до 0,3 | 50 | 105 | 18±5 |
| КРФ-ПМ-80 Б | 80 | 135 | |||
| КРФ-ПМ-100 Б | 100 | 160 | |||
| КРФ-ПМ-150 Б | 150 | 215 | |||
| КРФ-ПМ-200 Б | 200 | 270 | |||
| КРФ-ПМ-250 Б | 250 | 325 | |||
| КРФ-ПМ-300 Б | 300 | 375 | |||
| КРФ-ПМ-350 Б | 350 | 435 | 20±5 | ||
| КРФ-ПМ-400 Б | 400 | 485 | |||
** Базовые значения, соответствующие присоединительным размерам фланцевого соединения диаметра Dу для расчетного давления Рр=0,6; 1,0; 1,6 МПа. По желанию заказчика КРФ-ПМ может быть изготовлена с другими присоединительными и габаритными размерами

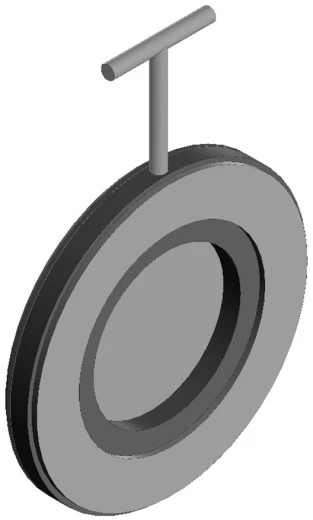

Внешний вид:
Чертеж:
1 – ручка для транспортировки; 2 – корпус; 3 – прокладка; 4 – разрывная мембрана;5 – стрелка, указывающая направление потока пены; 6 – диафрагма.
Сертификаты соответствия: Рекомендуется применять КРФ-ПМ совместно с:
