О ПРОЕКТЕ

Пожары на компрессорных станциях представляют собой одну из наиболее опасных аварийных ситуаций на объектах газовой, нефтяной и промышленной инфраструктуры. Опасность обусловлена наличием горючих газов, масел, а также оборудования, работающего под высоким давлением и температурой.
При аварийных режимах (утечки газа, разрушение уплотнений, перегрев, искрение) возможно образование взрывоопасных газовоздушных смесей с последующим воспламенением. Дополнительный риск связан с воздействием теплового потока на оборудование, что может привести к его разрушению, разгерметизации и развитию цепных аварий.
Особую опасность представляют резервуары хранения масел и ГСМ, а также емкости со сжиженными газами, где при нагреве возможно быстрое увеличение давления и взрыв с образованием огненного шара.

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ

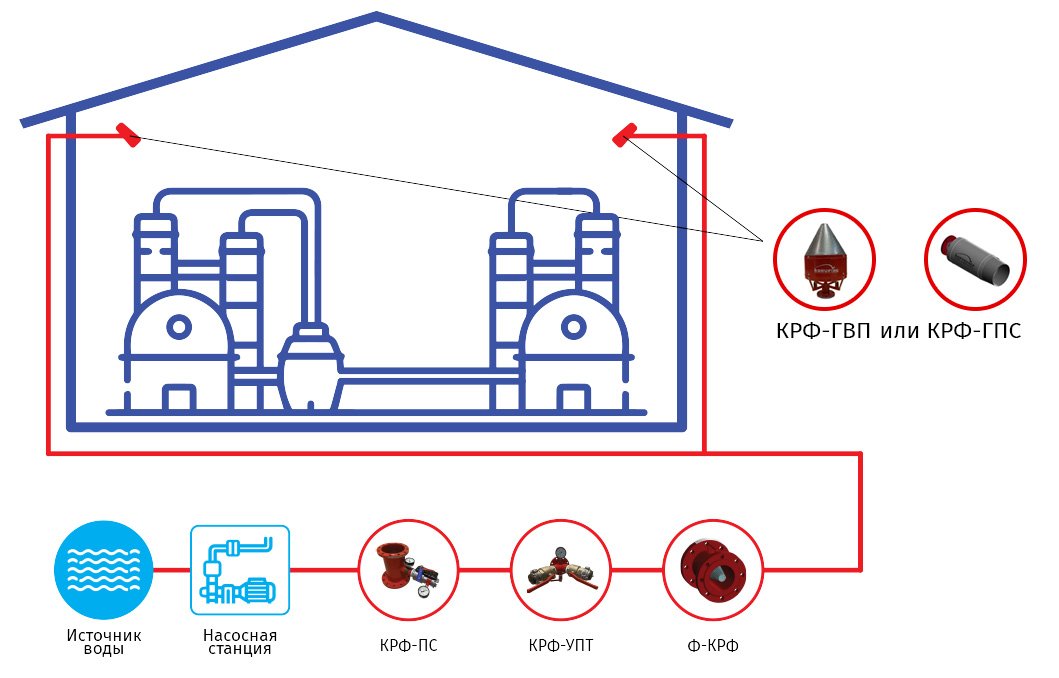

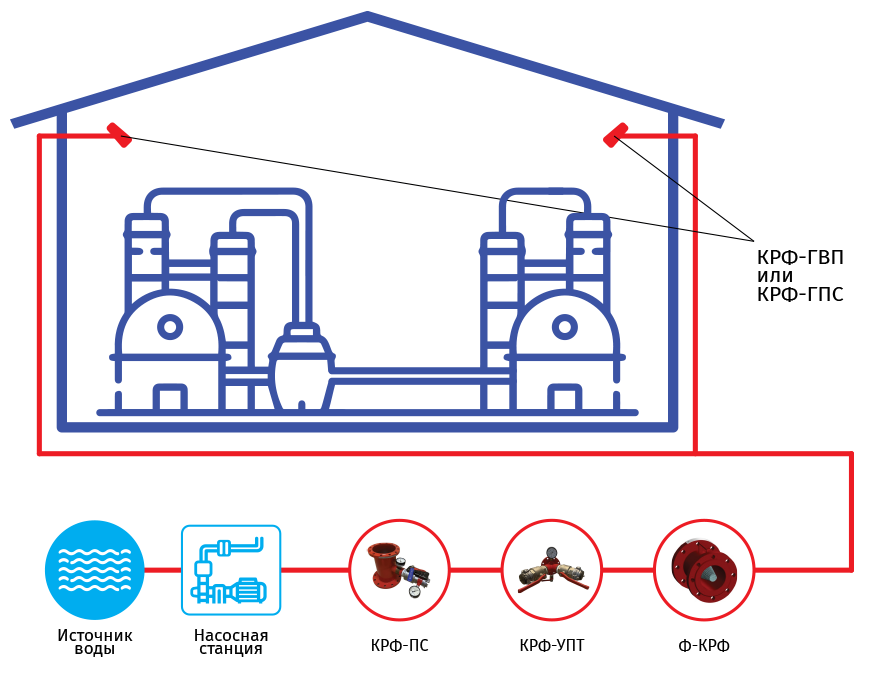

Схема установки системы пожаротушения

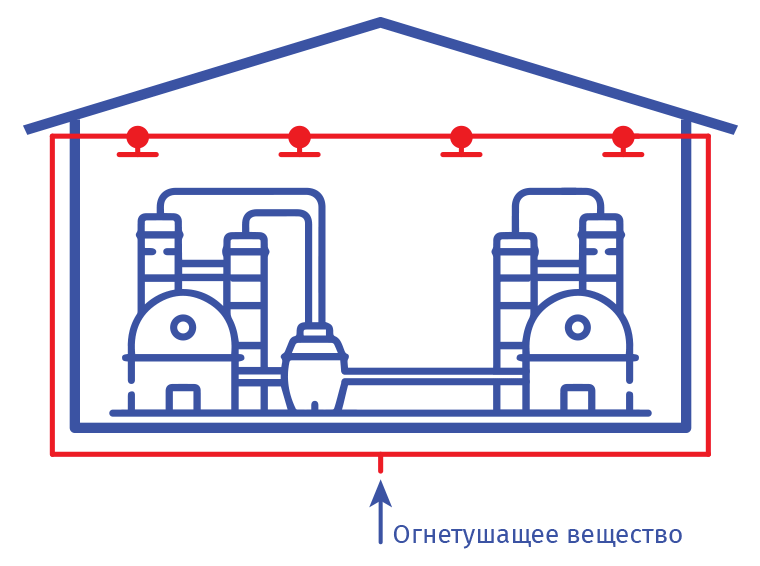

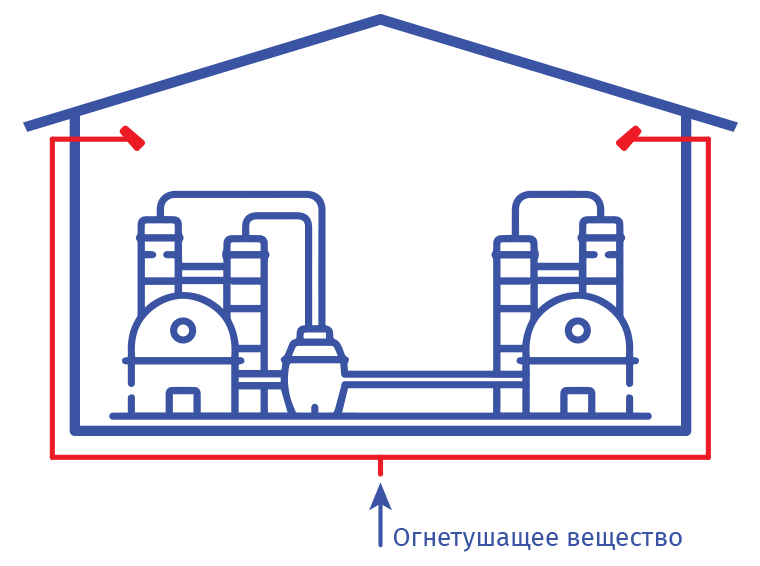

Схема работы системы пожаротушения

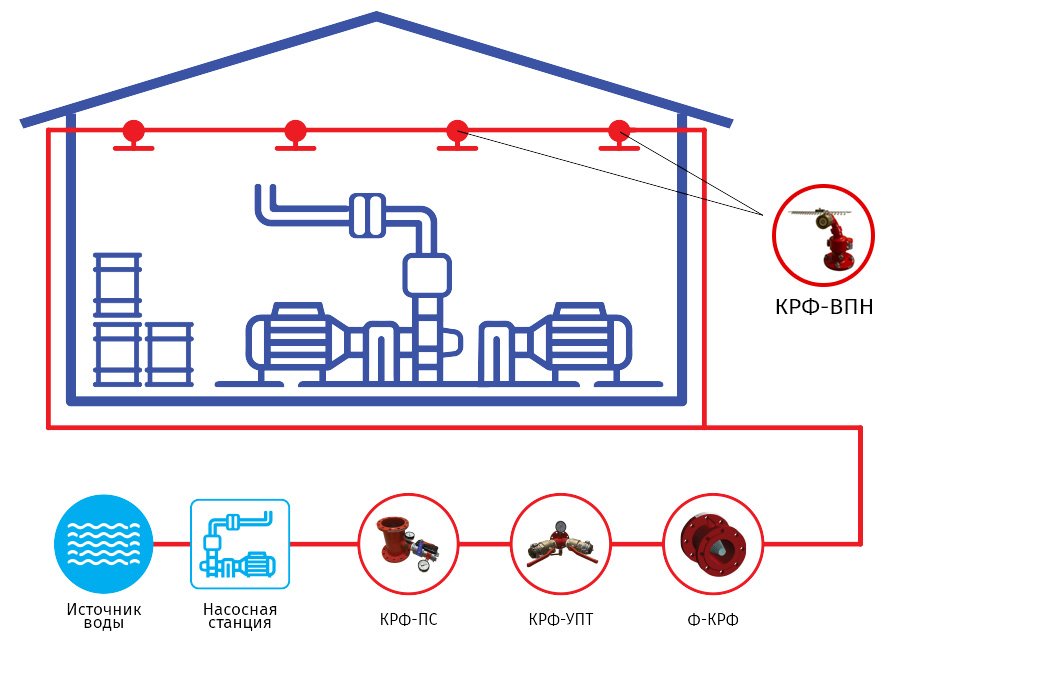

Схема установки системы пожаротушения

Схема работы системы пожаротушения

ПОДБОР ОБОРУДОВАНИЯ

Для обеспечения противопожарной защиты компрессорных станций применяются системы водяного охлаждения и локализации пожара с использованием лафетных стволов и вспомогательного оборудования.
Основное оборудование:
– лафетные стволы КРФ-ЛС (с ручным управлением) с теплозащитным экраном;
– лафетные стволы КРФ-ЛСД (с дистанционным управлением);
– пожарный фильтр КРФ-Ф;
– узел подключения пожарной техники КРФ-УПТ;
Применяемое оборудование обеспечивает подачу воды с заданной интенсивностью для охлаждения и защиты оборудования от теплового воздействия.

ОСОБЕННОСТИ ОБЪЕКТА ЗАЩИТЫ

Компрессорные станции относятся к объектам с повышенной взрывопожарной опасностью.
Ключевые особенности:
– наличие горючих газов и паров;
– наличие масел и ГСМ;
– работа оборудования под высоким давлением;
– высокая температура технологических процессов;
– возможность образования взрывоопасных смесей;
– высокая плотность оборудования на ограниченной территории;
– наличие наружных установок.
Дополнительным фактором риска является возможность каскадного развития аварии при повреждении одного из элементов системы.

ПРОБЛЕМЫ ПРОЕКТИРОВАНИЯ

Проектирование систем противопожарной защиты компрессорных станций связано с рядом инженерных задач:

1. Высокий риск взрыва
Образование газовоздушных смесей требует учета зон взрывоопасности и дистанционного управления оборудованием.

2. Необходимость интенсивного охлаждения
При пожаре необходимо быстро снижать температуру оборудования для предотвращения разрушения и разгерметизации.

3. Большие защищаемые площади
Открытые площадки требуют применения дальнобойных средств подачи огнетушащих веществ.

4. Ограниченный доступ к оборудованию
Часть установок расположена на высоте или в труднодоступных местах.

5. Защита персонала
При использовании ручных стволов требуется защита оператора от теплового излучения.

6. Обеспечение надежности системы
Необходимо предусматривать фильтрацию воды, резервирование подачи и возможность подключения мобильной техники.

ТЕХНИЧЕСКИЕ РЕШЕНИЯ

Эффективным решением является применение систем водяного охлаждения с использованием стационарных лафетных стволов.
Основные функции системы:
– охлаждение компрессорных блоков;
– защита резервуаров с ГСМ и сжиженными газами;
– предотвращение деформации и разрушения оборудования;
– локализация пожара на открытых площадках.
Типовые варианты размещения:
– на крышах зданий — для защиты нижерасположенного оборудования;
– на мачтах высотой 6–15 м — для охвата больших зон;
– на стенах зданий — для защиты наружных установок;
– по периметру резервуаров — для круговой защиты.

Дополнительно применяются:
– фильтры КРФ-Ф для защиты системы от засорения;
– узлы КРФ-УПТ для подключения пожарной техники;
– дистанционные лафетные стволы для работы в опасных зонах.
Проектирование выполняется на основе анализа рисков с учетом:
– расстояний до защищаемых объектов;
– интенсивности подачи воды;
– требований к обвалованию и дренажу;
– сценариев развития аварий.

НОРМАТИВНЫЕ ДОКУМЕНТЫ

– Федеральный закон от 21.12.1994 № 69-ФЗ «О пожарной безопасности»;
– Федеральный закон от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
– ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения»;
– ГОСТ Р 12.3.047-2012 «Система безопасности труда. Пожарная безопасность технологических процессов. Общие требования. Методы контроля»;
– СП 155.13130.2014 «Системы противопожарной защиты. Склады нефти и нефтепродуктов. Нормы проектирования»;
– СП 485.1311500.2020 «Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования»;
– СП 12.13130.2009 «Определение категорий помещений по взрывопожарной и пожарной опасности»;
– СП 89.13330.2016 «Компрессорные станции. Нормы проектирования».
