Лесобиржа

О ПРОЕКТЕ

Проект системы пожаротушения лафетами стволами КРФ-ЛС, оснащенными теплозащитными экранами для тушения открыто складирования лесоматериалов (лесобиржа) (г. Иркутск)

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ

Готовим

ПОДБОР ОБОРУДОВАНИЯ

Для обеспечения противопожарной защиты объекта применяются роботизированные лафетные стволы, обеспечивающие подачу огнетушащих веществ на значительные расстояния.

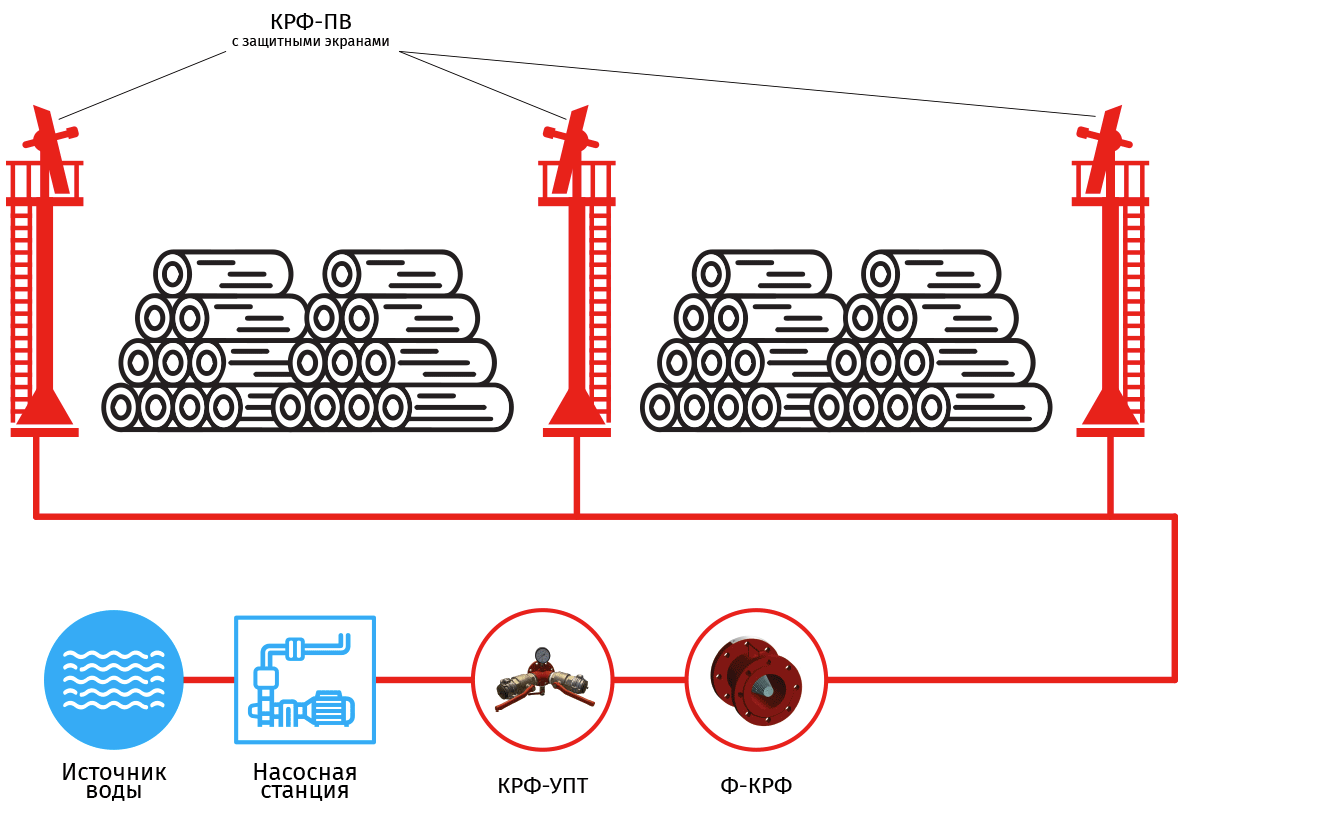

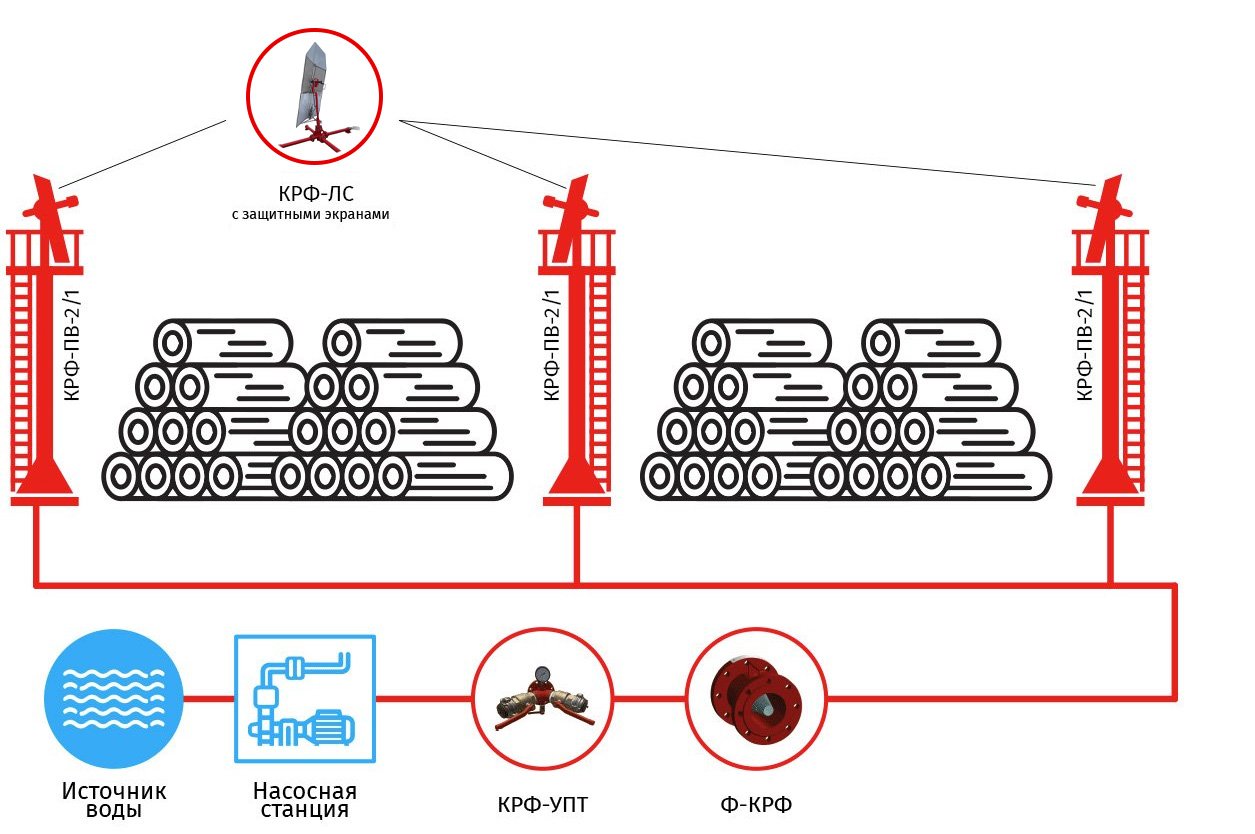

Основное оборудование:

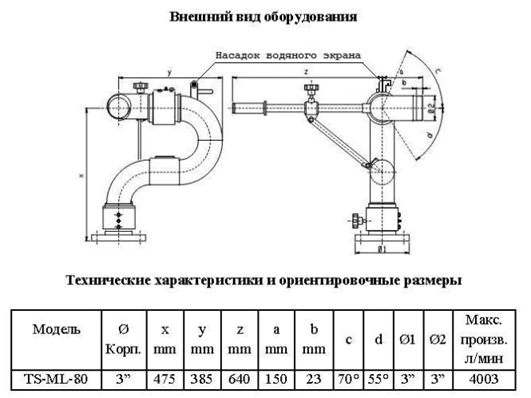

– пожарные лафетные стволы КРФ-ЛС, оснащенные теплозащитными экранами;

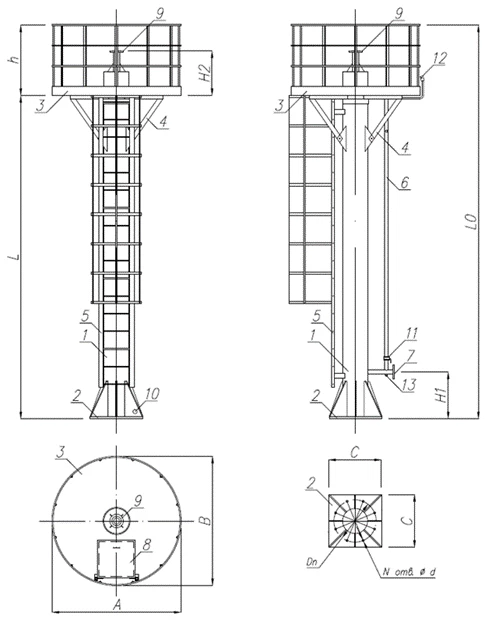

– пожарные вышки КРФ-ПВ-2/1;
– фильтры КРФ-Ф;
– узлы подключения пожарной техники КРФ-УПТ.
Применение теплозащитных экранов обеспечивает защиту оператора от теплового излучения при работе вблизи очага пожара.

ОСОБЕННОСТИ ОБЪЕКТА ЗАЩИТЫ

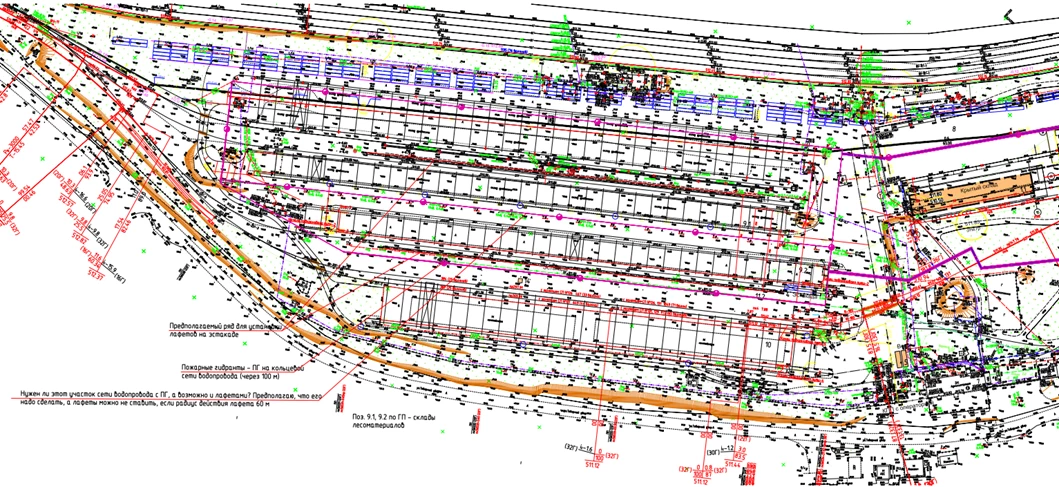

Лесобиржа представляет собой открытую складскую площадку с размещением лесоматериалов в штабелях, сформированных в два ряда.
На территории объекта также размещаются:
– контейнерные площадки;
– железнодорожная инфраструктура для погрузки и выгрузки древесины;
– технологическое оборудование и транспортные средства.
Ключевые особенности объекта:
– высокая горючесть древесины и наличие древесной пыли;
– значительные объемы хранения на ограниченной территории;
– высокая скорость распространения пожара;
– влияние погодных условий (ветер, температура, засуха);
– наличие источников зажигания (техника, электрооборудование).
Для обеспечения эффективного тушения в проекте применены лафетные стволы, установленные на пожарных вышках, что позволяет подавать большие объемы воды на значительные расстояния и формировать требуемую интенсивность орошения.
В проекте реализована схема тушения пожара с использованием лафетных стволов, обеспечивающих подачу воды на открытые склады лесоматериалов.
Расчетный расход воды определяется как максимальный из расходов на тушение:
– зданий и сооружений;
– открытых складов лесоматериалов;
– контейнерных площадок;
– подвижного железнодорожного состава.
Количество одновременных пожаров принято равным одному в соответствии с требованиями нормативных документов.
Общий расчетный объем воды на пожаротушение составляет 2385 м³.
Для обеспечения требуемого запаса воды предусмотрены:
– два проектируемых резервуара объемом по 1000 м³;
– два существующих резервуара по 50 м³;
– пополнение запаса воды от скважины с дебитом 22 л/с.
Система водоснабжения обеспечивает восстановление запаса воды в течение нормативного времени. На объекте предусмотрен узел подключения пожарной техники, обеспечивающий возможность подачи воды от пожарных автомобилей.

ПРОБЛЕМЫ ПРОЕКТИРОВАНИЯ

Основной сложностью проектирования системы пожаротушения является высокая пожарная нагрузка, обусловленная горючими свойствами древесины и плотностью складирования.
Дополнительные факторы:
– быстрое распространение огня по поверхности штабелей;
– влияние ветровых нагрузок;
– ограниченные возможности локализации пожара на начальной стадии;
– необходимость подачи больших расходов воды на значительные расстояния.
Решение данных задач достигается за счет применения лафетных стволов, обеспечивающих:
– высокую дальность подачи огнетушащего вещества;
– возможность дистанционного управления;
– формирование требуемой зоны орошения.

НОРМАТИВНЫЕ ДОКУМЕНТЫ

В общем случае при проектировании систем защиты лесобирж в Российской Федерации в части обеспечения пожарной безопасности руководствуются следующими нормативно-правовыми актами и документами:
– Федеральный закон от 21.12.1994 № 69-ФЗ «О пожарной безопасности»;
– Федеральный закон от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
– ТР ЕАЭС 043/2017. Технический регламент Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения»;
– СП 485.1311500.2020 Свод правил. Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования;
– СП 18.13330.2011 «СНиП II-89-80* Генеральные планы промышленных предприятий»;
– СП 31.13330.2012 «СНиП 2.04.02-84* Водоснабжение. Наружные сети и сооружения»;
– СП 43.13330.2012 «СНиП 2.09.03-85 Сооружения промышленных
 – ГОСТ Р 54257-2010 Надежность строительных конструкций и оснований. Основные положения и требования;
– ГОСТ Р 21.1101-2013 «Система проектной документации для строительства (СПДС). Основные требования к проектной и рабочей документации (с Поправкой)»;
– ГОСТ 12.3.046-91 «Система стандартов безопасности труда (ССБТ). Установки пожаротушения автоматические. Общие технические требования»;
– ГОСТ Р 51115-97 «Техника пожарная. Стволы пожарные лафетные. Общие технические требования. Методы испытаний»;
– ГОСТ Р 53326-2009 «Техника пожарная. Установки пожаротушения роботизированные. Общие технические требования. Методы испытаний»;
– ГОСТ 12.2.072-98 Роботы промышленные. Роботизированные технологические комплексы. Требования безопасности и методы испытаний;
– ГОСТ Р 50680-94 Установки водяного пожаротушения автоматические. Общие технические требования. Методы испытаний;
– ВСН 25-09.67-85/Минприбор «Правила производства и приемки работ. Автоматические установки пожаротушения»;
– ТУ 28.29.22.190-001-63740471-2018 «Стволы пожарные лафетные универсальные роботизированные, с дистанционным и ручным управлением»;
– ТУ 28.99.39-002-63740471-2019 «Роботизированные установки пожаротушения «КОРУФАЙЕР»;
– СП 8.13130.2009 Системы противопожарной защиты. Источники наружного противопожарного водоснабжения. Требования пожарной безопасности.
