Маслоподвалы

О ПРОЕКТЕ

Маслоподвалы представляют собой помещения, в которых размещается маслонаполненное оборудование (силовые трансформаторы, кабельные линии, маслосистемы турбин и генераторов), а также системы сбора и отвода масла.
Пожары в маслоподвалах характеризуются высокой интенсивностью горения, быстрым распространением пламени по поверхности масла и значительным тепловыделением. Особую опасность представляют разливы масла, сопровождающиеся образованием горючих паров и возможностью распространения пожара по дренажным каналам.
Основной задачей противопожарной защиты является быстрое обнаружение, локализация и тушение пожара, а также предотвращение распространения огня на смежные помещения и оборудование.
Компания ООО «КОРУФАЙЕР» выполняет разработку раздела «Мероприятия по пожарной безопасности» (МОПБ) для маслоподвалов, обеспечивая комплексные решения по защите энергетического оборудования.

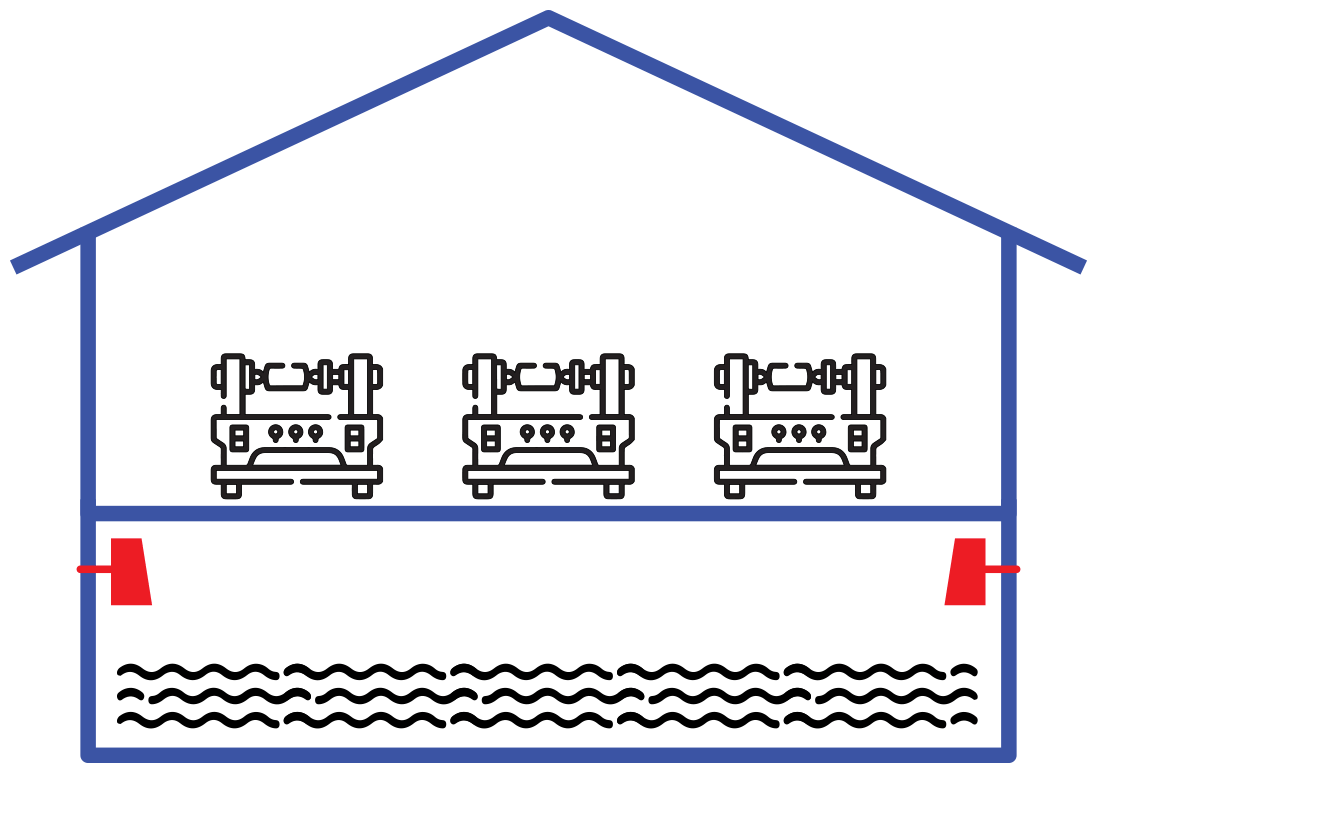

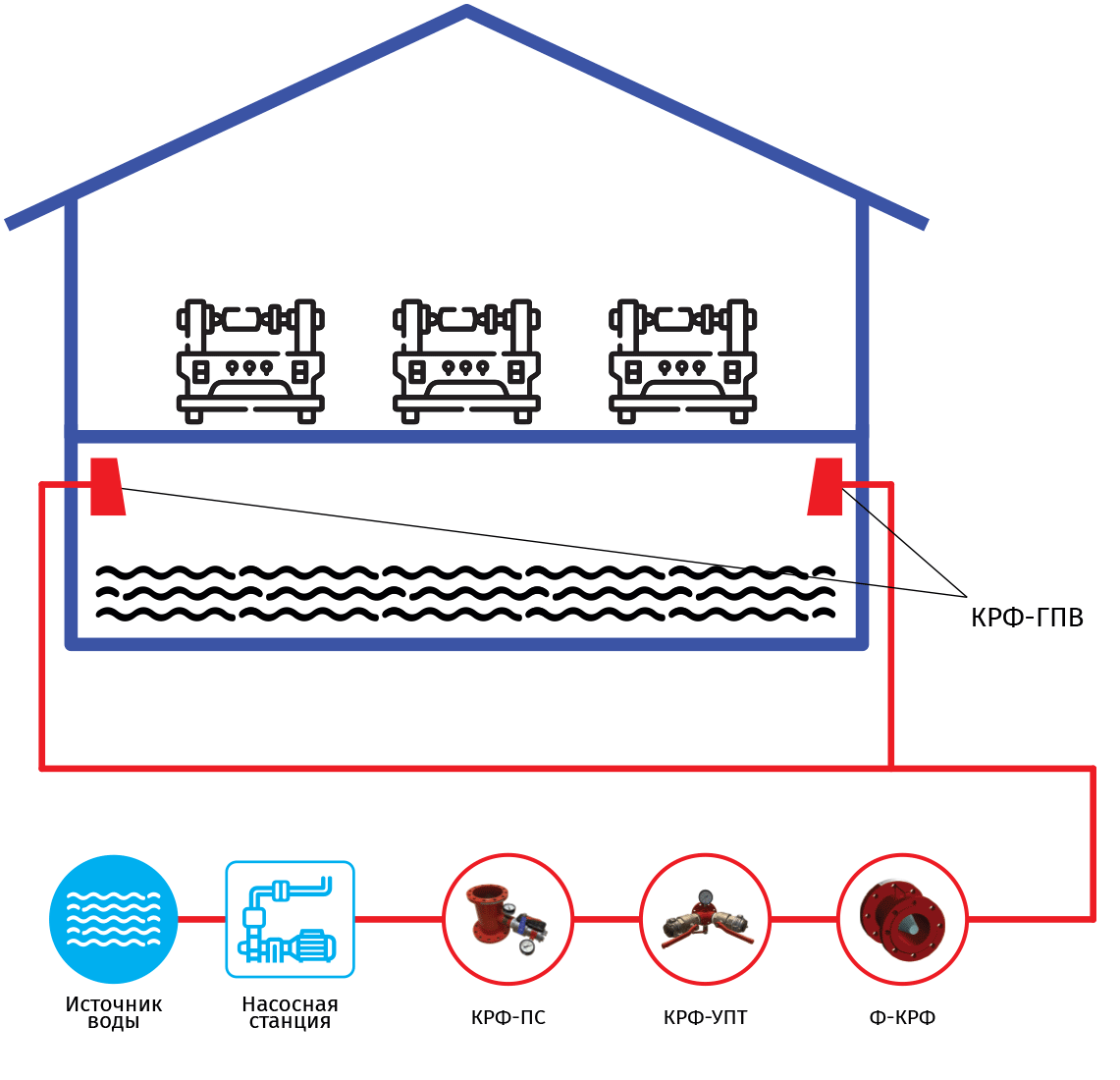

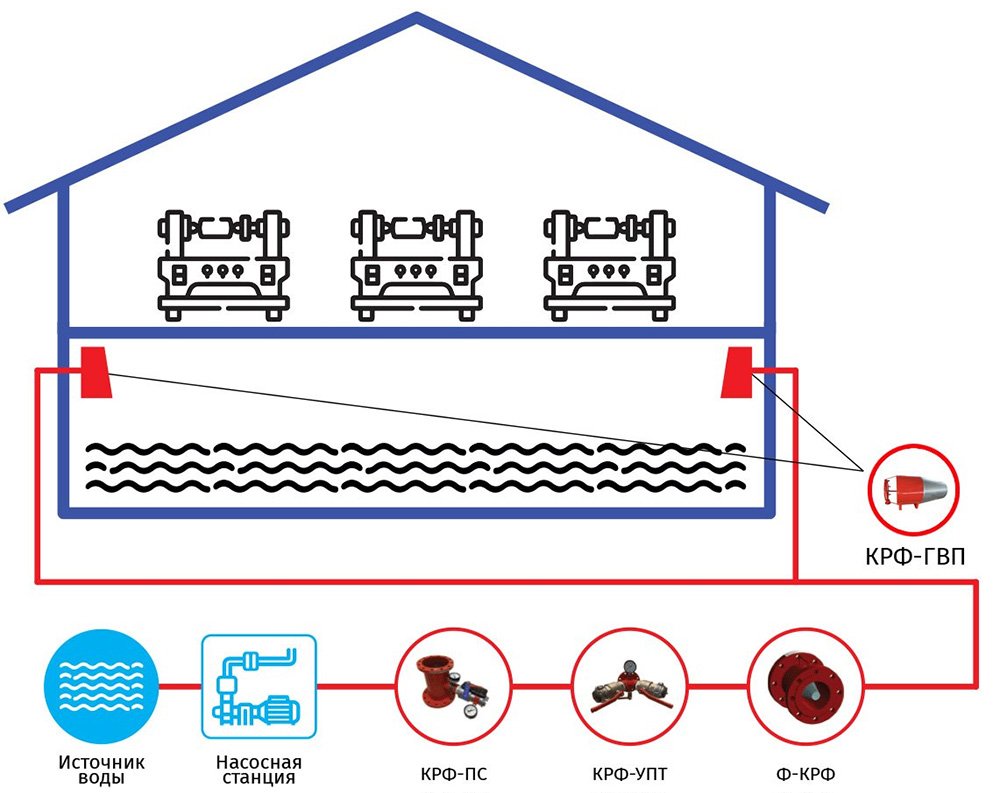

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ

ПОДБОР ОБОРУДОВАНИЯ

Для защиты маслоподвалов применяется специализированное оборудование, обеспечивающее эффективное тушение разливов масла и охлаждение конструкций.
Основные применяемые решения:
– водопенные дренчерные насадки КРФ-ВПН;
– системы пенного пожаротушения (низкой и средней кратности);
– стационарные лафетные стволы КРФ-ЛС и КРФ-ЛСД (для крупных помещений);
– генераторы пены средней кратности;
– системы автоматического пуска;
– пожарный фильтр КРФ-Ф;
– узлы подключения пожарной техники КРФ-УПТ.
Применение оборудования позволяет:
– быстро покрыть поверхность разлива маслом пеной;
– снизить температуру конструкций;
– предотвратить повторное воспламенение;
– обеспечить защиту кабельных каналов и оборудования.

ОСОБЕННОСТИ ОБЪЕКТА ЗАЩИТЫ

Маслоподвалы обладают рядом специфических особенностей:
– наличие маслонаполненного оборудования (трансформаторы, маслосистемы);
– возможность аварийного разлива масла;
– наличие кабельных каналов и лотков;
– ограниченное пространство и сложная геометрия помещений;
– высокая пожарная нагрузка;
– наличие дренажных и маслосборных систем;
– возможность распространения пожара по каналам и приямкам.

ПРОБЛЕМЫ ПРОЕКТИРОВАНИЯ

Проектирование противопожарной защиты маслоподвалов связано с рядом инженерных задач.
1. Локализация разлива масла
Основной риск — распространение масла по:
– лоткам;
– кабельным каналам;
– дренажным системам.
Необходимо предусматривать:
– обвалование;
– маслоприемники;
– отсечные устройства.

2. Выбор способа тушения
Наиболее эффективным способом является применение:
– пены низкой кратности — для покрытия поверхности;
– пены средней кратности — для заполнения объемов;
– водяного охлаждения конструкций.

3. Защита кабельных сооружений
Кабельные линии могут:
– распространять огонь;
– разрушаться при нагреве;
– вызывать вторичные пожары.
Требуется защита кабельных трасс и отсеков.

4. Ограниченность пространства
Маслоподвалы часто имеют:
– низкие потолки;
– сложную планировку;
– ограниченный доступ для пожарных подразделений.
Это требует применения автоматических систем тушения.

5. Комплексность систем
Необходимо предусматривать:
– системы обнаружения пожара;
– автоматическое пожаротушение;
– системы дымоудаления;
– аварийное освещение и доступ.

НОРМАТИВНЫЕ ДОКУМЕНТЫ

Проектирование противопожарной защиты резервуарных парков осуществляется на основе следующих нормативных документов:
– Федеральный закон № 69-ФЗ «О пожарной безопасности»;
– Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
– ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения»;
– СП 155.13130.2014 «Склады нефти и нефтепродуктов»;
– СП 485.1311500.2020 «Системы противопожарной защиты. Установки пожаротушения автоматические»;
– СП 241.1311500.2015 «Установки пенного пожаротушения»;
– СП 6.13130.2013 «Электроустановки. Требования пожарной безопасности»;
– СП 8.13130.2020 «Наружное противопожарное водоснабжение»;
– СП 10.13130.2020 «Внутренний противопожарный водопровод»;
– ГОСТ 12.1.004-91 «Пожарная безопасность. Общие требования»;
