Морские нефтегазовые платформы

О ПРОЕКТЕ

Морские нефтегазовые платформы относятся к объектам с максимально высокой степенью пожарной и взрывопожарной опасности. Основной риск обусловлен наличием значительных объемов углеводородов (нефть, газ, конденсат), находящихся под давлением и при различных температурных режимах.
При аварийных ситуациях (разгерметизация оборудования, выбросы газа, разрушение трубопроводов) возможно образование взрывоопасных газовоздушных смесей с последующим воспламенением. Дополнительную опасность представляет высокая энергонасыщенность оборудования и плотность его размещения.
Особенностью морских платформ является ограниченное пространство, удаленность от береговой инфраструктуры и необходимость автономной работы систем противопожарной защиты. Это существенно усложняет процессы локализации и ликвидации пожара.

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ

Готовим

ПОДБОР ОБОРУДОВАНИЯ

Для обеспечения противопожарной защиты морских платформ применяются комплексные системы, включающие водяное и пенное пожаротушение.
Основное оборудование:
– лафетные стволы КРФ-ЛС (с ручным управлением);
– лафетные стволы КРФ-ЛСД (дистанционно управляемые);
– пожарные вышки КРФ-ПВ;
– водопенные дренчерные насадки КРФ-ВПН;
– пожарные фильтры КРФ-Ф;
– (при необходимости) системы дозирования пенообразователя.

Применяемое оборудование обеспечивает:
– подачу воды и пенного раствора на большие расстояния;
– защиту открытых палубных пространств;
– формирование водяных и пенных завес;
– работу в условиях морской среды.

ОСОБЕННОСТИ ОБЪЕКТА ЗАЩИТЫ

Морские нефтегазовые платформы имеют следующие особенности:
– наличие горючих газов и жидкостей;
– высокая плотность размещения оборудования;
– ограниченное пространство;
– наличие открытых палубных площадок;
– воздействие агрессивной морской среды;
– необходимость автономной работы систем;
– сложность доступа для пожарных подразделений.
Дополнительным фактором риска является возможность быстрого распространения пожара по технологическим коммуникациям.

ПРОБЛЕМЫ ПРОЕКТИРОВАНИЯ

Проектирование систем противопожарной защиты морских платформ связано со следующими задачами:

1. Ограниченность пространства
Необходимо компактное размещение оборудования при сохранении эффективности защиты.

2. Агрессивная среда эксплуатации
Солевые аэрозоли, влажность и ветер требуют применения коррозионностойких решений.

3. Автономность системы
Система должна работать без внешней помощи в течение длительного времени.

4. Использование забортной воды
Требуется обязательная фильтрация воды для предотвращения засорения оборудования.

5. Защита персонала
Необходимо минимизировать участие человека за счет дистанционного управления.

6. Многообразие сценариев пожара
Система должна эффективно работать при пожарах различных классов и типов.

ТЕХНИЧЕСКИЕ РЕШЕНИЯ

Эффективным решением является применение многоуровневой системы противопожарной защиты.

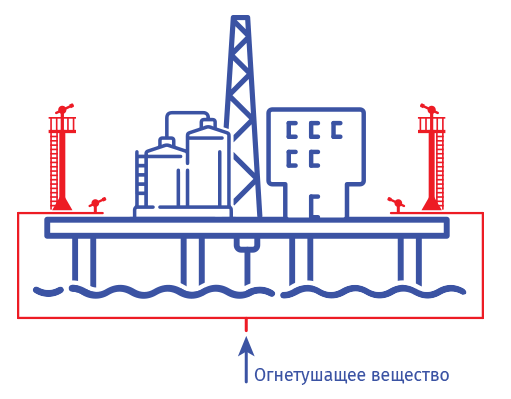

1. Лафетные пожарные комплексы
– размещение на пожарных вышках для кругового охвата;
– дистанционное управление;
– подача воды и пены на значительные расстояния;
– защита технологических зон, буровых установок и энергетического оборудования.

2. Дренчерные системы
– применение КРФ-ВПН для защиты палуб;
– создание водяных и пенных завес;
– тушение проливов ГСМ.
Особое решение:
– выдвижные (утопленные) дренчерные насадки для защиты вертолетных площадок, предотвращающие механические повреждения оборудования.

3. Системы фильтрации
– использование фильтров КРФ-Ф при заборе морской воды;
– обеспечение стабильной работы насосов и насадков;
– снижение риска засорения системы.

4. Организация подачи огнетушащих веществ
– использование забортной воды;
– подача пенного раствора при необходимости;
– обеспечение высокой производительности и надежности системы.
Комплексное применение указанных решений позволяет создать устойчивую и эффективную систему противопожарной защиты, способную функционировать в условиях морской эксплуатации.

НОРМАТИВНЫЕ ДОКУМЕНТЫ

– Федеральный закон от 21.12.1994 № 69-ФЗ «О пожарной безопасности»;
– Федеральный закон от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
– Правила безопасности для объектов морской нефтегазодобычи;
– ISO 13702 «Petroleum and natural gas industries — Control and mitigation of fires and explosions on offshore production installations»;
– ISO 10418 «Petroleum and natural gas industries — Offshore production installations — Process safety systems»;
– СП 485.1311500.2020 «Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования»;
– СП 486.1311500.2020 «Системы противопожарной защиты. Перечень зданий и сооружений, подлежащих защите»;
– ГОСТ Р 53284-2009 «Установки пожаротушения пенные автоматические. Общие технические требования и методы испытаний»;
– ГОСТ Р 51043-2002 «Оросители. Общие технические требования. Методы испытаний»;
– ГОСТ Р 50680-94 «Установки водяного пожаротушения автоматические. Общие технические требования. Методы испытаний»;
