О ПРОЕКТЕ
Морские пирсы, причалы, суда и танкеры относятся к объектам повышенной пожарной опасности в связи с постоянным обращением легковоспламеняющихся и горючих веществ, включая нефтепродукты, сжиженные углеводородные газы и иные опасные грузы.Эффективная противопожарная защита таких объектов требует применения комплексных систем, обеспечивающих как тушение пожара, так и охлаждение конструкций, локализацию аварии и предотвращение ее развития.

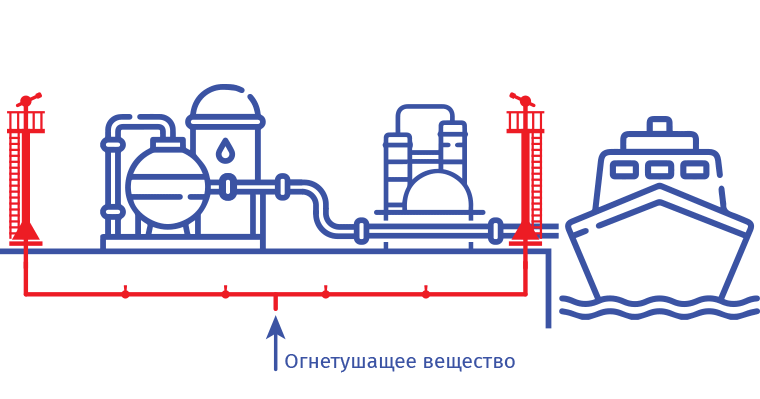

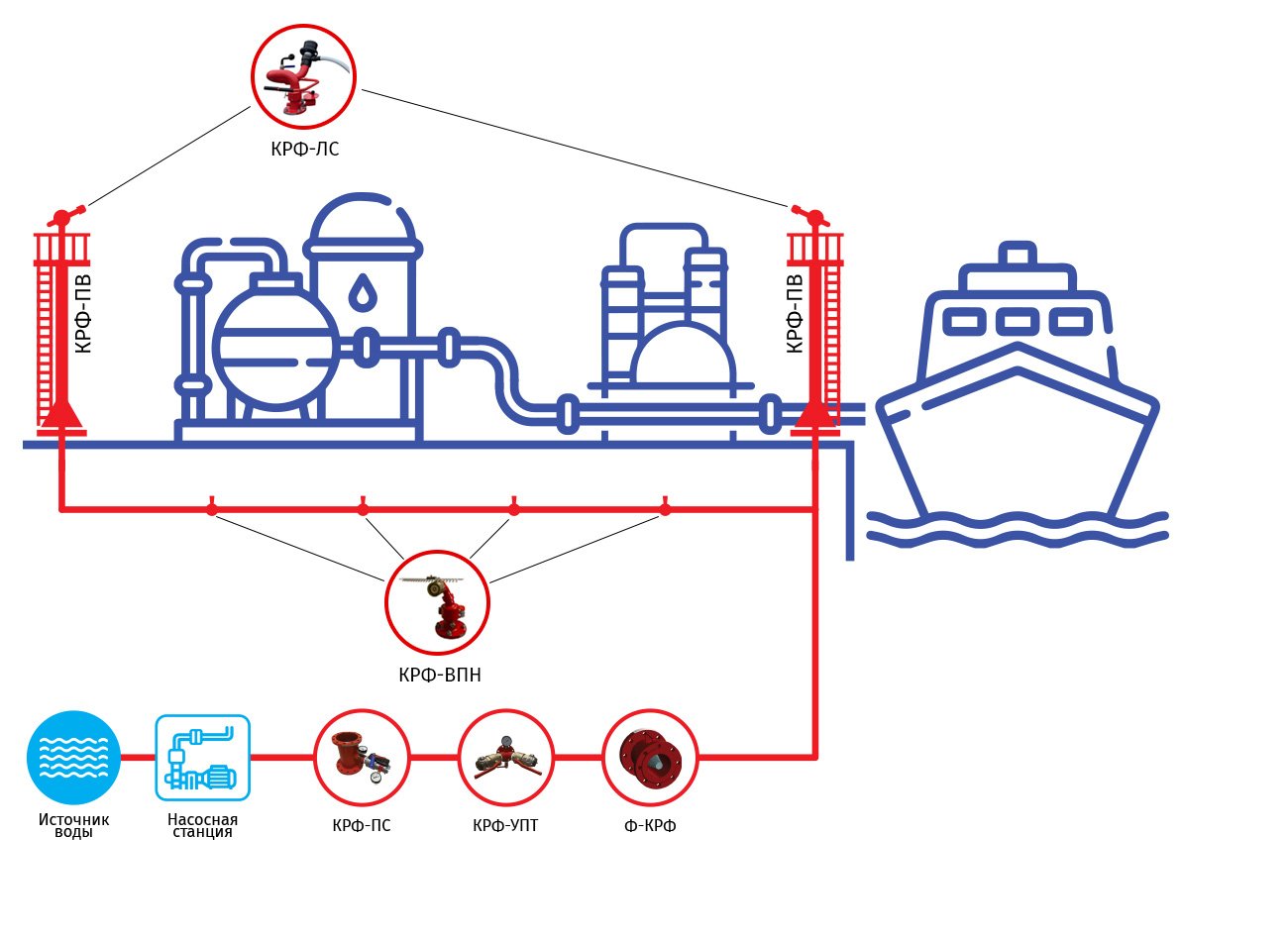

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ
ГотовимПОДБОР ОБОРУДОВАНИЯ
Для обеспечения противопожарной защиты морских причалов и портовой инфраструктуры применяется специализированное оборудование, рассчитанное на работу в условиях морской среды и протяженных объектов.Основные решения:
– дренчерные водопенные насадки КРФ-ВПН;
– осциллирующие устройства КРФ-ОСЦ;
– стационарные и дистанционно управляемые лафетные стволы КРФ-ЛС / КРФ-ЛСД;
– пожарные вышки КРФ-ПВ;
– генераторы пены средней кратности КРФ-ГПС;
– пожарные фильтры КРФ-Ф;
– узлы подключения пожарной техники КРФ-УПТ;
– шкафы управления КРФ-ШУ.
Применяемое оборудование обеспечивает подачу воды и пены с заданными параметрами расхода, дальности и интенсивности, необходимыми для защиты как береговых сооружений, так и судов у причала.
ОСОБЕННОСТИ ОБЪЕКТА ЗАЩИТЫ
Причальные комплексы и пирсы представляют собой открытые технологические площадки, взаимодействующие с акваторией и судами.Ключевые особенности:
– наличие зон пролива нефтепродуктов на суше и воде;
– высокая ветровая нагрузка, влияющая на эффективность тушения;
– необходимость одновременной защиты судна и береговой инфраструктуры;
– высокая плотность технологического оборудования (стендеры, трубопроводы, арматура);
– агрессивная морская среда (коррозия, загрязнения, соленая вода).
Для таких объектов требуется применение оборудования с высокой дальностью подачи и устойчивостью к внешним воздействиям.
ПРОБЛЕМЫ ПРОЕКТИРОВАНИЯ
Проектирование противопожарной защиты морских причалов связано с рядом специфических задач.1. Тушение проливов на воде и причале
Пожары разливов требуют быстрого покрытия поверхности пеной с учетом ветрового воздействия и большой площади.
2. Защита стендеров и технологических узлов
Локальные зоны с высокой плотностью оборудования требуют направленной подачи огнетушащего вещества.
3. Ограничения традиционных решений
Применение генераторов пены средней кратности в ряде случаев ограничено из-за:
– недостаточной дальности подачи;
– низкой кинетической энергии струи;
– невозможности размещения вблизи очага пожара.
4. Необходимость комбинированной защиты
Требуется сочетание:
– пенного тушения проливов;
– водяного охлаждения конструкций;
– водяных и водопенных завес;
– дистанционной подачи огнетушащих веществ.
5. Использование забортной воды
Необходима эффективная фильтрация воды для предотвращения засорения оборудования.
ТЕХНИЧЕСКИЕ РЕШЕНИЯ
Современная система противопожарной защиты причальных комплексов строится как комбинированная.
Защита проливов и акватории
Применяются водопенные насадки КРФ-ВПН, обеспечивающие:
– тушение проливов нефтепродуктов;
– создание изолирующей пленки;
– предотвращение испарения горючих веществ.
Использование КРФ-ВПН совместно с осциллирующим устройством КРФ-ОСЦ обеспечивает равномерное распределение огнетушащего вещества по заданному сектору и быстрое покрытие больших площадей.
Защита оборудования и конструкций
Лафетные стволы КРФ-ЛС, размещаемые на пожарных вышках КРФ-ПВ, обеспечивают:
– подачу воды и пены на значительные расстояния;
– дистанционное управление;
– оперативное реагирование на возгорания.
Объемное и локальное тушение
Генераторы пены КРФ-ГПС применяются:
– в закрытых и полузакрытых помещениях;
– для создания пенных барьеров;
– для локализации пожара.
Обеспечение надежности системы
Пожарный фильтр КРФ-Ф обеспечивает:
– очистку забортной воды;
– защиту насосов и оросителей;
– сохранение расчетных параметров системы.
Комплексное применение указанных решений позволяет обеспечить:
– быстрое подавление пожара;
– охлаждение конструкций;
– предотвращение распространения огня;
– устойчивую работу системы в условиях морской среды.
Защита проливов и акватории
Применяются водопенные насадки КРФ-ВПН, обеспечивающие:
– тушение проливов нефтепродуктов;
– создание изолирующей пленки;
– предотвращение испарения горючих веществ.
Использование КРФ-ВПН совместно с осциллирующим устройством КРФ-ОСЦ обеспечивает равномерное распределение огнетушащего вещества по заданному сектору и быстрое покрытие больших площадей.
Защита оборудования и конструкций
Лафетные стволы КРФ-ЛС, размещаемые на пожарных вышках КРФ-ПВ, обеспечивают:
– подачу воды и пены на значительные расстояния;
– дистанционное управление;
– оперативное реагирование на возгорания.
Объемное и локальное тушение
Генераторы пены КРФ-ГПС применяются:
– в закрытых и полузакрытых помещениях;
– для создания пенных барьеров;
– для локализации пожара.
Обеспечение надежности системы
Пожарный фильтр КРФ-Ф обеспечивает:
– очистку забортной воды;
– защиту насосов и оросителей;
– сохранение расчетных параметров системы.
Комплексное применение указанных решений позволяет обеспечить:
– быстрое подавление пожара;
– охлаждение конструкций;
– предотвращение распространения огня;
– устойчивую работу системы в условиях морской среды.
НОРМАТИВНЫЕ ДОКУМЕНТЫ
Проектирование систем противопожарной защиты морских пирсов, причалов, судов и танкеров осуществляется с учетом требований следующих нормативных правовых актов и нормативно-технических документов:– Федеральный закон от 21 декабря 1994 г. № 69-ФЗ «О пожарной безопасности»;
– Федеральный закон от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
– Правила пожарной безопасности для морских судов и объектов портовой инфраструктуры Российской Федерации;
– СП 485.1311500.2020 «Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования»;
– СП 486.1311500.2020 «Системы противопожарной защиты. Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и системами пожарной сигнализации. Требования пожарной безопасности»;
– ГОСТ Р 53284-2009 «Техника пожарная. Установки пожаротушения пенные автоматические. Общие технические требования и методы испытаний»;
– ГОСТ Р 51043-2002 «Техника пожарная. Установки водяного и пенного пожаротушения автоматические. Оросители. Общие технические требования. Методы испытаний»;
– ГОСТ Р 50680-94 «Техника пожарная. Установки водяного пожаротушения автоматические. Общие технические требования. Методы испытаний»;
– ГОСТ Р 50588-2012 «Пенообразователи для тушения пожаров. Общие технические требования и методы испытаний»;
– ВСН 25.09.066-85 «Указания по проектированию противопожарной защиты морских нефтегрузовых терминалов»;
– ОНД 90.001-85 «Общие нормы проектирования противопожарной защиты морских терминалов для перевалки нефти и нефтепродуктов».
