О ПРОЕКТЕ
Проектирование стационарных систем пожаротушения резервуаров нефтепродуктов осуществляется при разработке раздела «Мероприятия по обеспечению пожарной безопасности» (МОПБ) или при модернизации имеющихся стационарных систем пожаротушения резервуаров с нефтепродуктами.При реализации проектов ООО «КОРУФАЙЕР» применяет современные методы и технические решения пенного пожаротушения (подслойного или поверхностного) для ликвидации пожаров в резервуарах с нефтепродуктами, а также системы охлаждения резервуаров и соседних конструкций.
Реализация инженерно-технических решений ООО «КОРУФАЙЕР» обеспечивает высокую надежность систем пожаротушения резервуарных парков и их эффективное охлаждение при пожаре. Основными способами пожаротушения являются подача пленкообразующей пены низкой или средней кратности сверху на поверхность горящей жидкости либо в слой нефтепродукта, а также дистанционная подача огнетушащих веществ из лафетных стволов для тушения и охлаждения резервуаров.

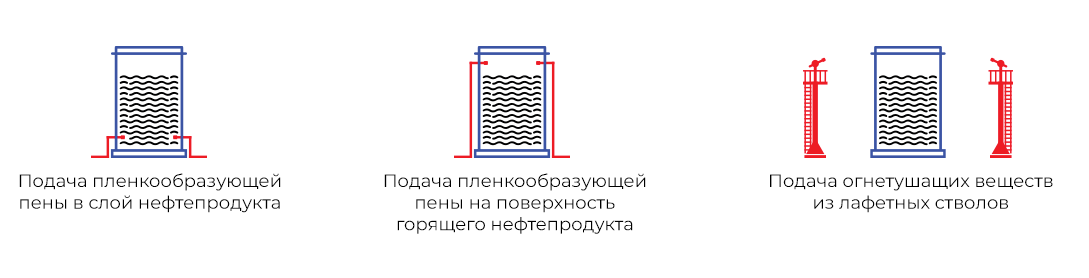

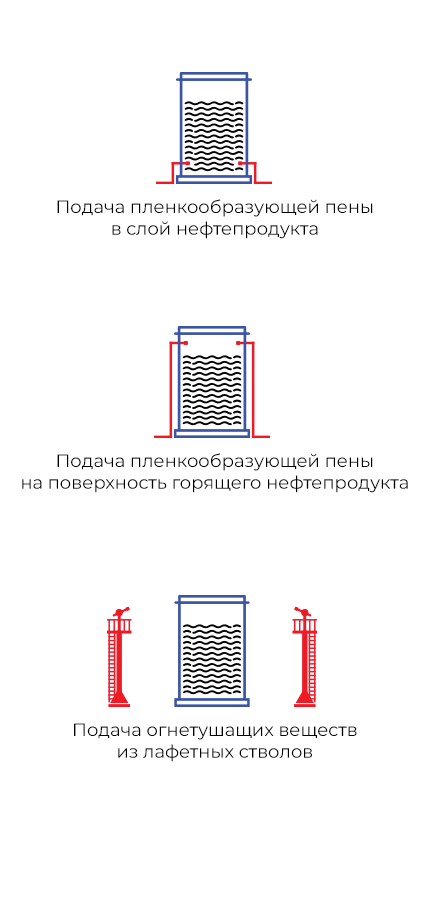

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ

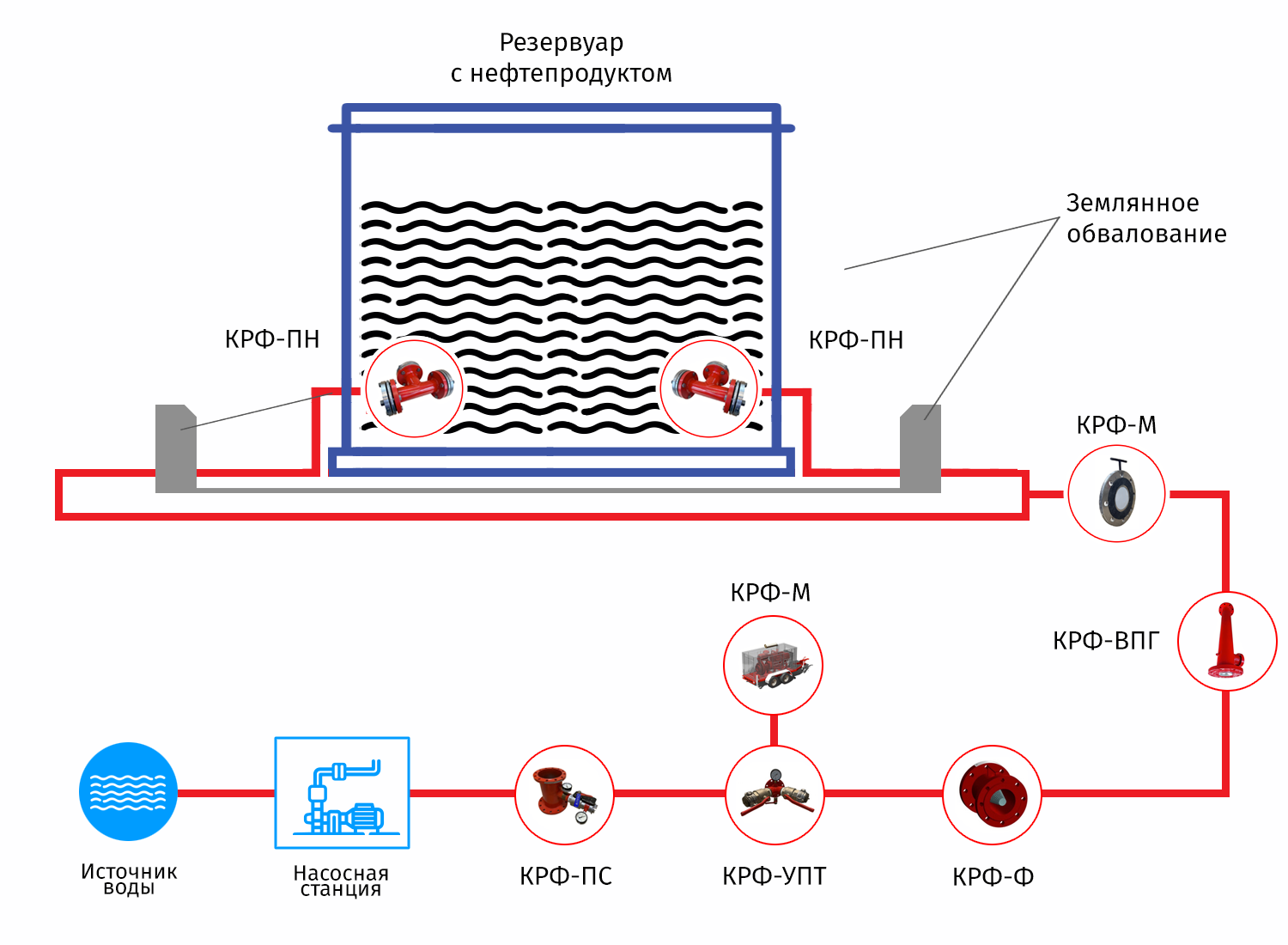

01. Подача пленкообразующей пены в слой нефтепродукта

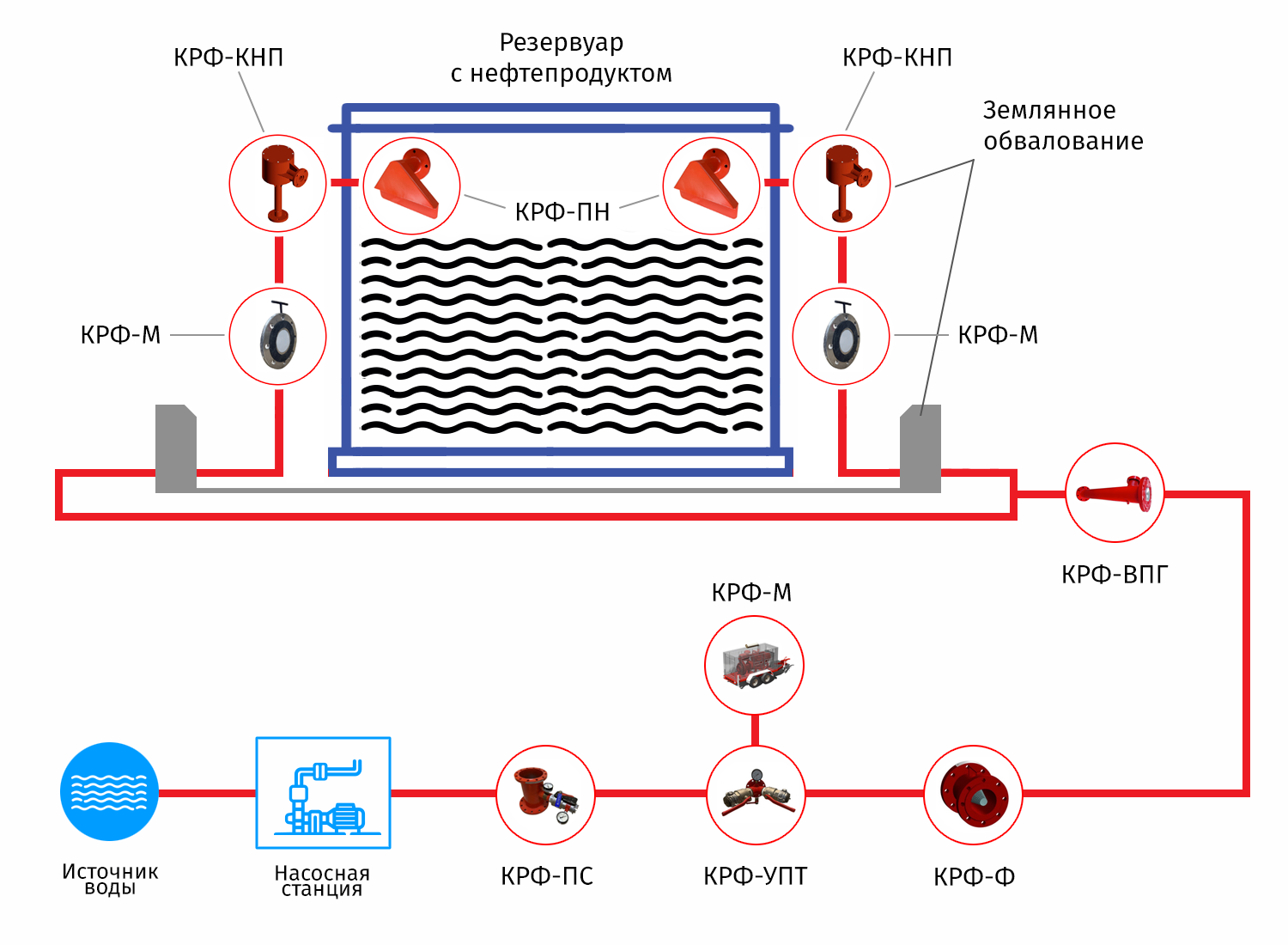

02. Подача пленкообразующей пены на поверхность горящего нефтепродукта

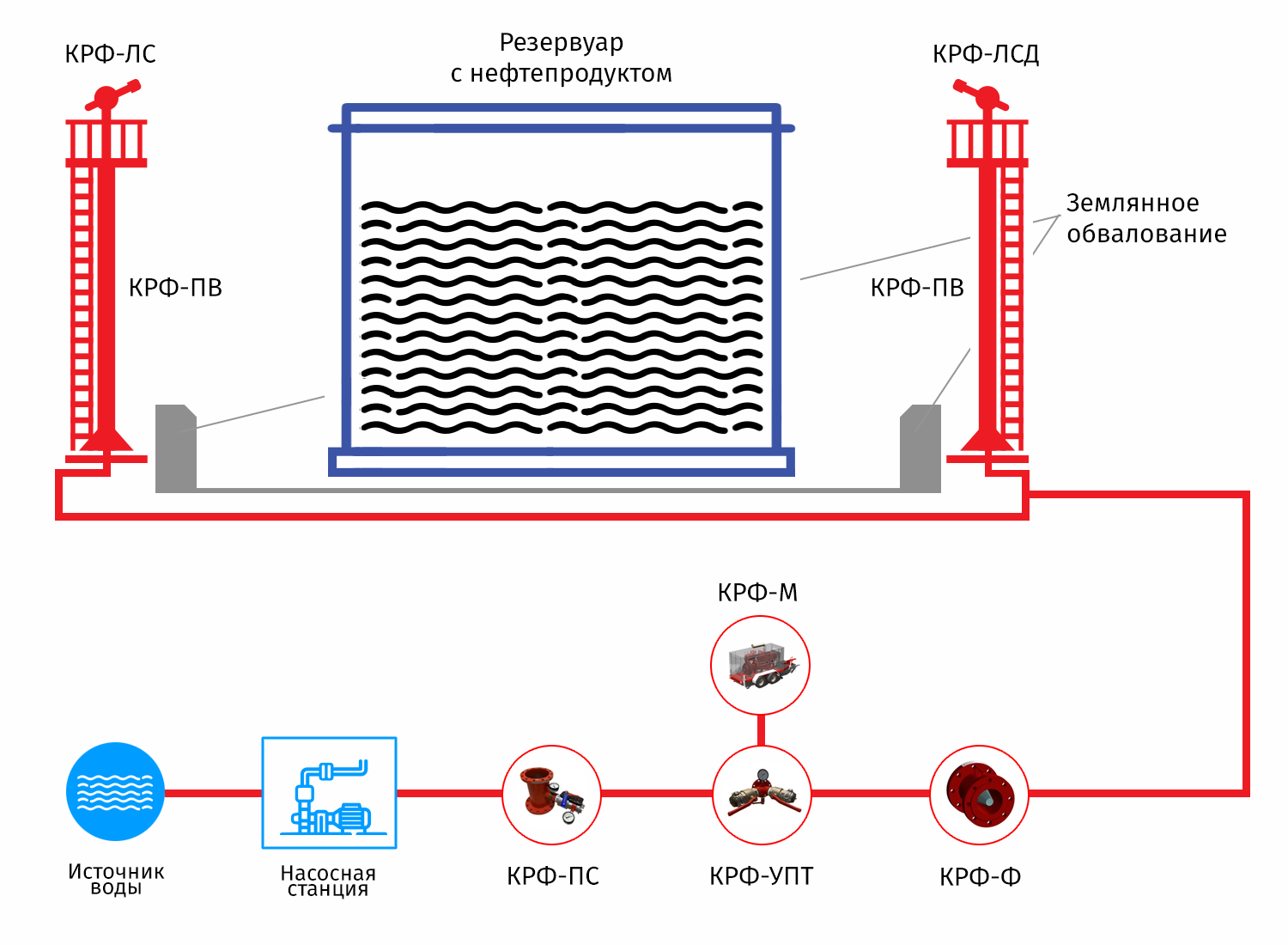

03. Подача огнетушащих веществ из лафетных стволов

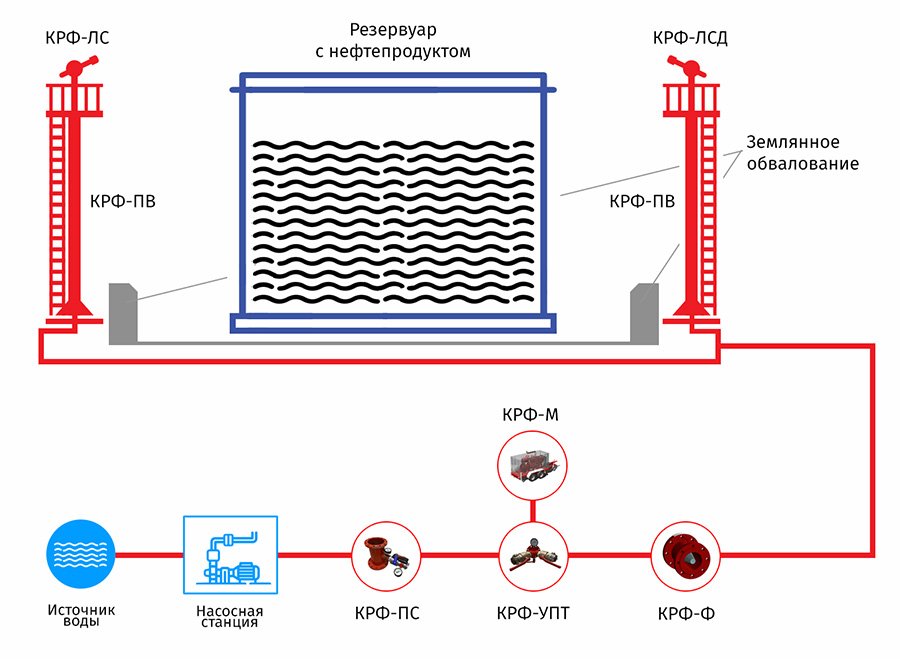

Схема работы систем пожаротушения
ПОДБОР ОБОРУДОВАНИЯ
- Узел подключения пожарной техники КРФ-УПТ- Пеносмеситель (дозатор) КРФ-ПС
- Пожарный фильтр КРФ-Ф
- Высоконапорный пеногененератор КРФ-ВПГ
- Камеры низкократной пены КРФ-КНП;
- Пенные насадки для систем подслойного пожаротушения КРФ-ПН;
- Пенные насадки для поверхностного пожаротушения КРФ-ПН;
- Лафетные стволы КРФ-ЛС;
- Пожарные вышки КРФ-ПВ;
ОСОБЕННОСТИ ОБЪЕКТА ЗАЩИТЫ
Резервуарные парки нефтепродуктов относятся к опасным производственным объектам и характеризуются повышенной пожарной и взрывной опасностью.Основные особенности объекта:
– хранение больших объёмов горючих и легковоспламеняющихся жидкостей;
– наличие стальных резервуаров (РВС), которые при пожаре быстро нагреваются до температур более 700 °C;
- высокий риск распространения пожара на соседние резервуары;
- необходимость охлаждения конструкций для предотвращения разрушения резервуаров;
- опасность повторного возгорания из-за остаточных паров нефтепродуктов.
На эффективность противопожарной защиты влияют:
- тип резервуаров;
- объём хранимых жидкостей;
- характеристики применяемых огнетушащих веществ;
- организация систем подачи воды и пенообразователя.
ПРОБЛЕМЫ ПРОЕКТИРОВАНИЯ
Проектирование систем противопожарной защиты резервуарных парков нефтепродуктов связано с рядом сложных инженерных задач, обусловленных высокой пожарной опасностью хранимых продуктов, значительными объёмами резервуаров и необходимостью обеспечения надежной работы систем пожаротушения в условиях аварийной ситуации.1. Обеспечение эффективного тушения пожаров в резервуарах
Одной из ключевых задач является выбор технологии подачи огнетушащих веществ, обеспечивающей быстрое прекращение горения и недопущения повторного воспламенения паров нефтепродуктов. При этом необходимо учитывать особенности горения горючих жидкостей, интенсивный нагрев стенок резервуаров и возможность распространения пожара на соседние резервуары.
Применяются различные методы пенного пожаротушения, включая поверхностную подачу пены на горящую жидкость, подслойное тушение с подачей пены непосредственно в слой нефтепродукта, а также комбинированные системы, обеспечивающие одновременную подачу огнетушащего вещества несколькими способами.
2. Обеспечение охлаждения резервуаров и предотвращение разрушения конструкций
При пожаре стенки стальных резервуаров могут нагреваться до температур свыше 700 °C, что приводит к снижению прочности металла и может вызвать деформацию или разрушение резервуара. В связи с этим в проектах предусматриваются системы охлаждения резервуаров с использованием стационарных лафетных стволов как горящего резервуара, так и соседних резервуаров.
3. Обеспечение надежности и резервирования систем пожаротушения
Системы противопожарной защиты резервуарных парков должны обеспечивать подачу воды и пенообразователя в течение всего времени тушения пожара.
Это требует:
- обеспечение устойчивой работы систем дозирования пенообразователя;
- обеспечение надежной работы трубопроводных систем;
- возможности подключения мобильной пожарной техники.
4. Компоновка и интеграция систем противопожарной защиты
При проектировании резервуарных парков обеспечивается рациональное размещение оборудования систем пожаротушения, водоснабжения и дозирования пенообразователя.
Также предусматривается возможность взаимодействия стационарных систем противопожарной защиты с мобильной пожарной техникой, включая подключение пожарных автомобилей к противопожарному водопроводу и использование лафетных стволов для охлаждения резервуаров и подачи огнетушащих веществ.
Таким образом, проектирование противопожарной защиты резервуарных парков требует комплексного инженерного подхода, учитывающего особенности горения нефтепродуктов, требования нормативных документов и надежность технических решений. В рамках проектов компанией ООО «КОРУФАЙЕР» разрабатываются комплексные технические решения, обеспечивающие эффективное тушение пожаров, охлаждение резервуаров и надежную работу систем противопожарной защиты резервуарного парка.
НОРМАТИВНЫЕ ДОКУМЕНТЫ
Проектирование противопожарной защиты резервуарных парков осуществляется на основе следующих нормативных документов:
- Федеральный закон № 69-ФЗ «О пожарной безопасности».
- Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности».
- ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения».
- ГОСТ Р 12.3.047-2012 Пожарная безопасность технологических процессов.
- СП 155.13130.2014 Склады нефти и нефтепродуктов.
- СП 485.1311500.2020 Автоматические установки пожаротушения.
- СП 1.13130.2009 Эвакуационные пути и выходы.
- СП 2.13130.2009 Огнестойкость объектов защиты.
- СП 4.13130.2009 Ограничение распространения пожара.
- СП 6.13130.2009 Электрооборудование.
- СП 12.13130.2009 Категории помещений по взрывопожарной опасности.
- СП 18.13330.2011 Генеральные планы промышленных предприятий.
- СП 31.13330.2012 Наружные сети водоснабжения.
- СП 43.13330.2012 Сооружения промышленных предприятий.
- СП 56.13330.2011 Производственные здания.
