Резервуары сжиженного и природного газа

О ПРОЕКТЕ

Пожары на объектах хранения сжиженных углеводородных газов и сжиженного природного газа (СПГ) представляют собой повышенную опасность как для самого производственного объекта, так и для прилегающих территорий и населенных пунктов. Ошибки при проектировании, монтаже или эксплуатации систем противопожарной защиты могут привести к тяжелым последствиям, таким как взрывы, образование огненного шара и быстрому распространению пожара.
Главной причиной возникновения аварийных ситуаций является нарушение технологического режима и требований промышленной безопасности, приводящее к разгерметизации оборудования и образованию взрывоопасных газовоздушных смесей.
Компания ООО «КОРУФАЙЕР» выполняет разработку раздела «Мероприятия по пожарной безопасности» (МОПБ) для объектов хранения и перевалки сжиженных углеводородных газов и СПГ, предлагая комплексные инженерные решения по предотвращению аварий и эффективной защите оборудования и инфраструктуры.

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ

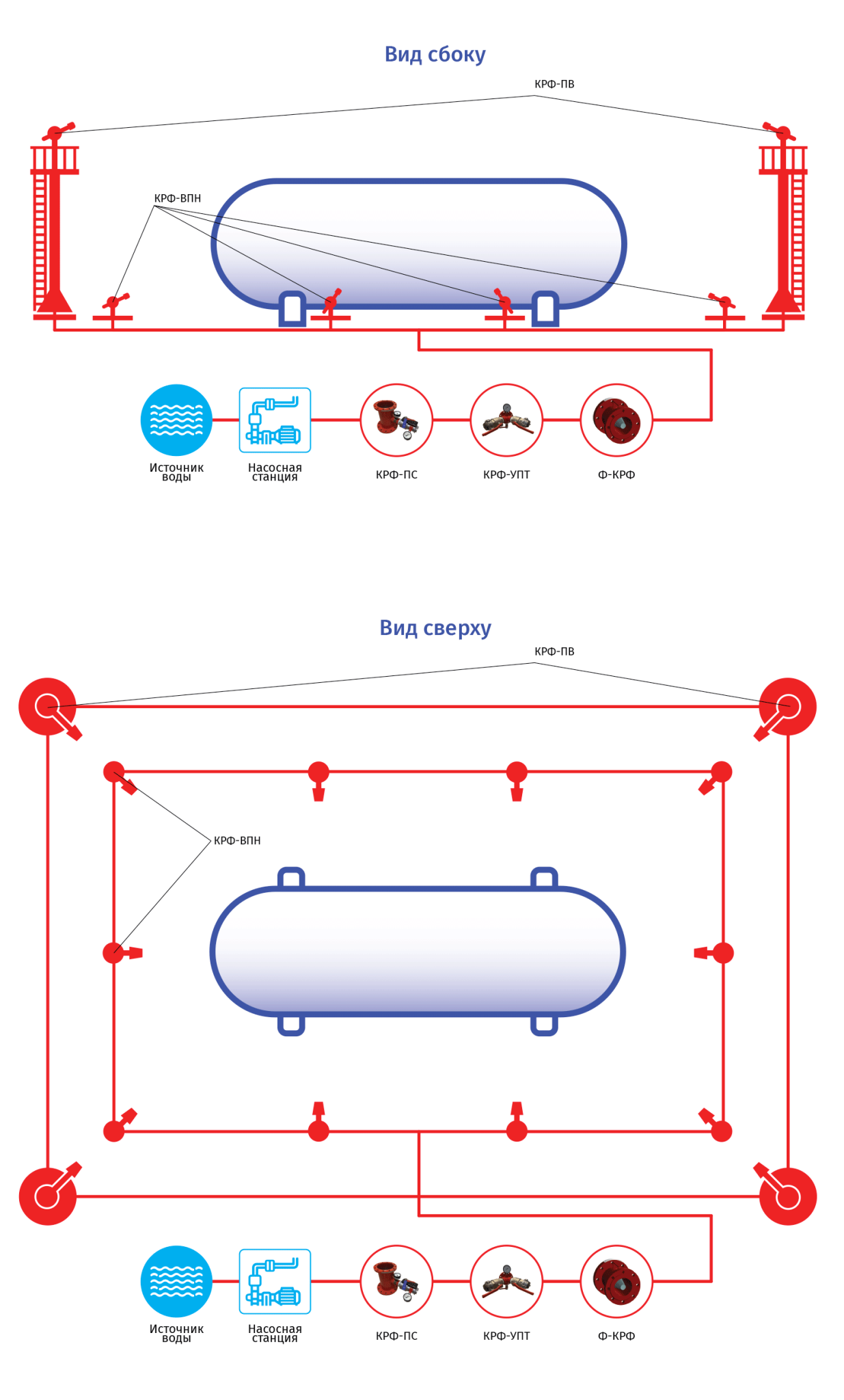

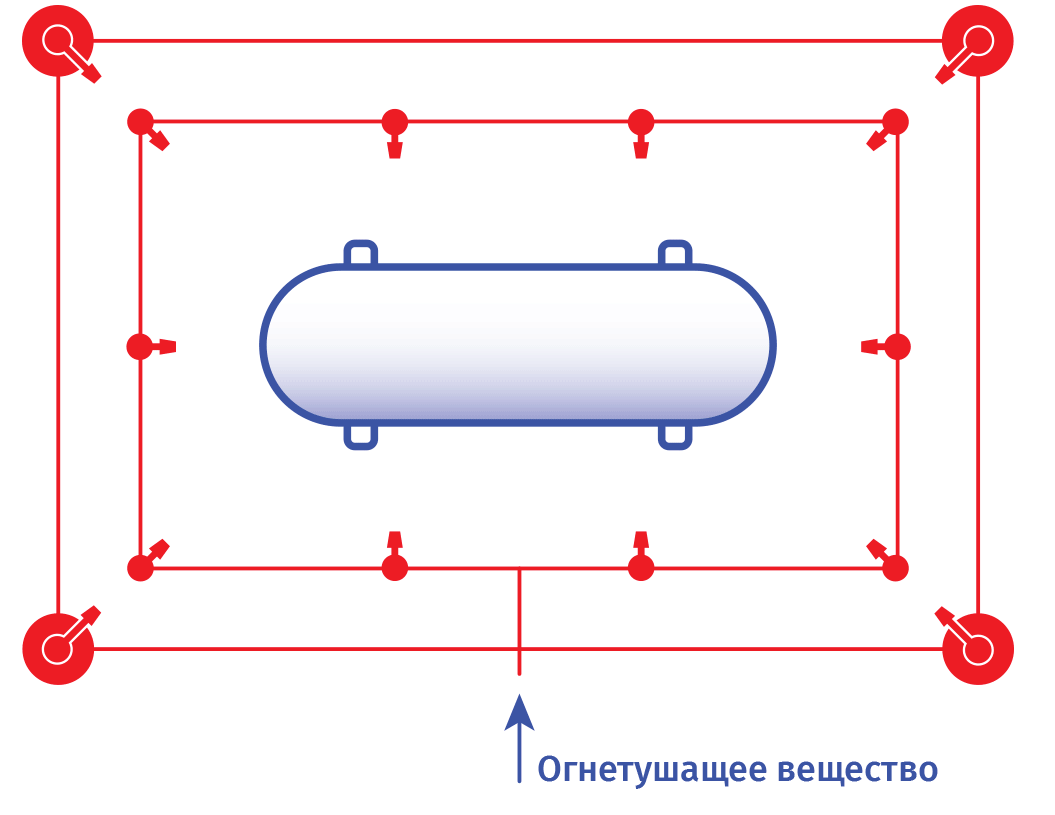

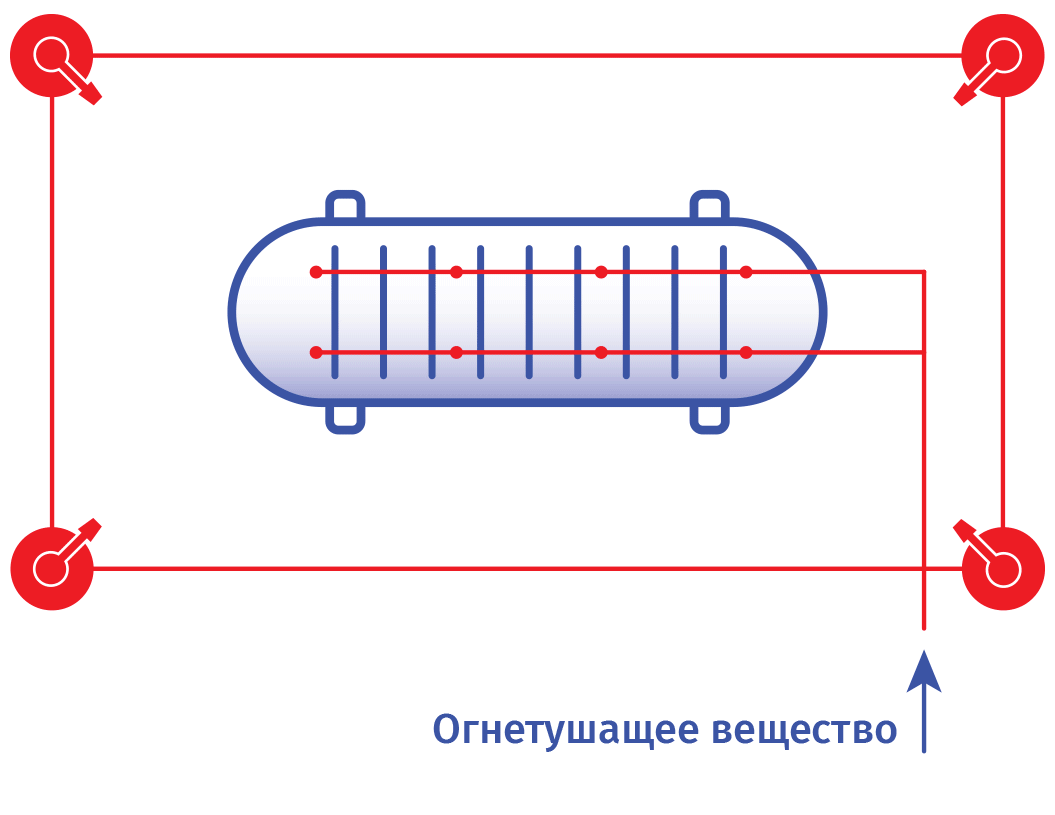

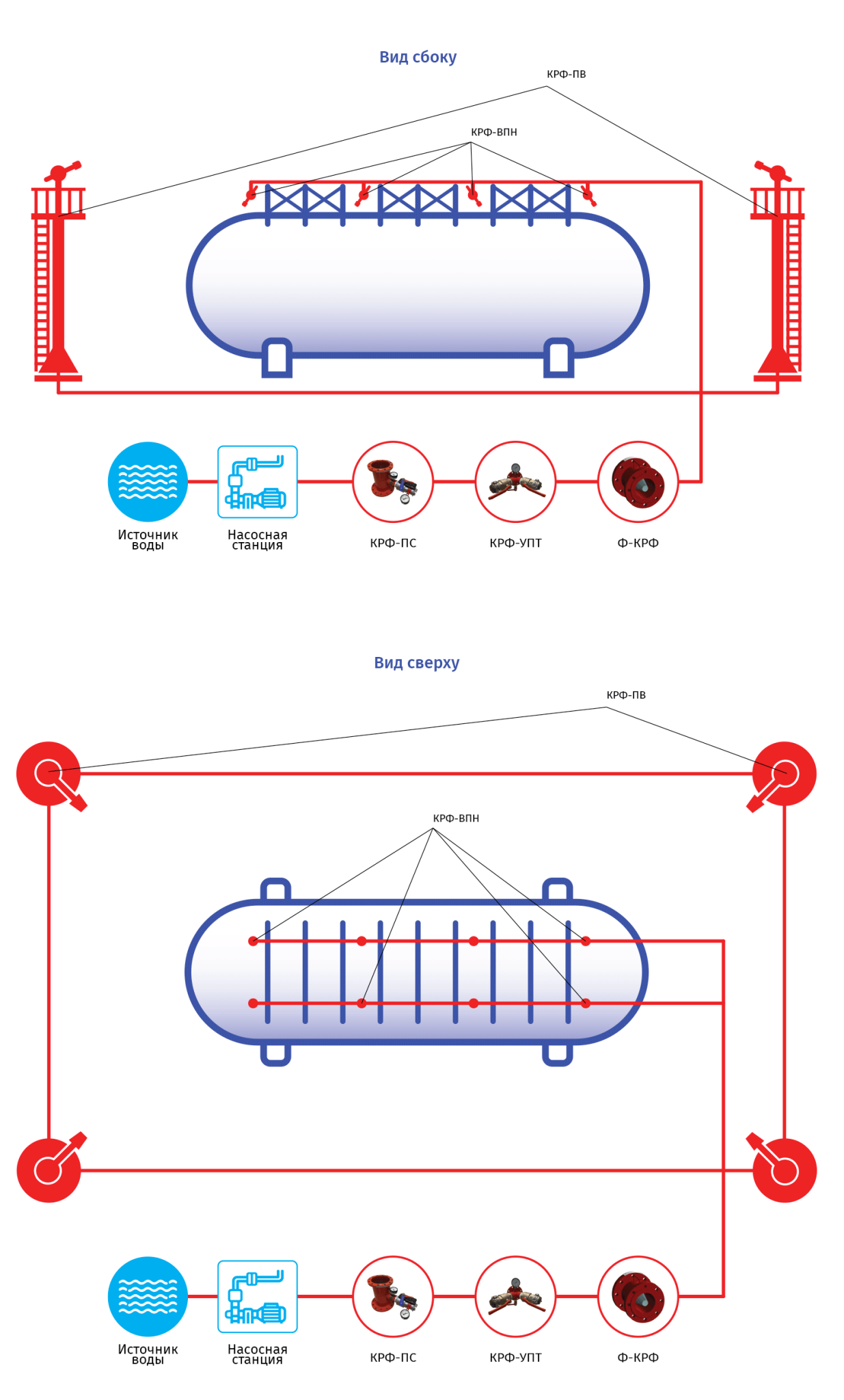

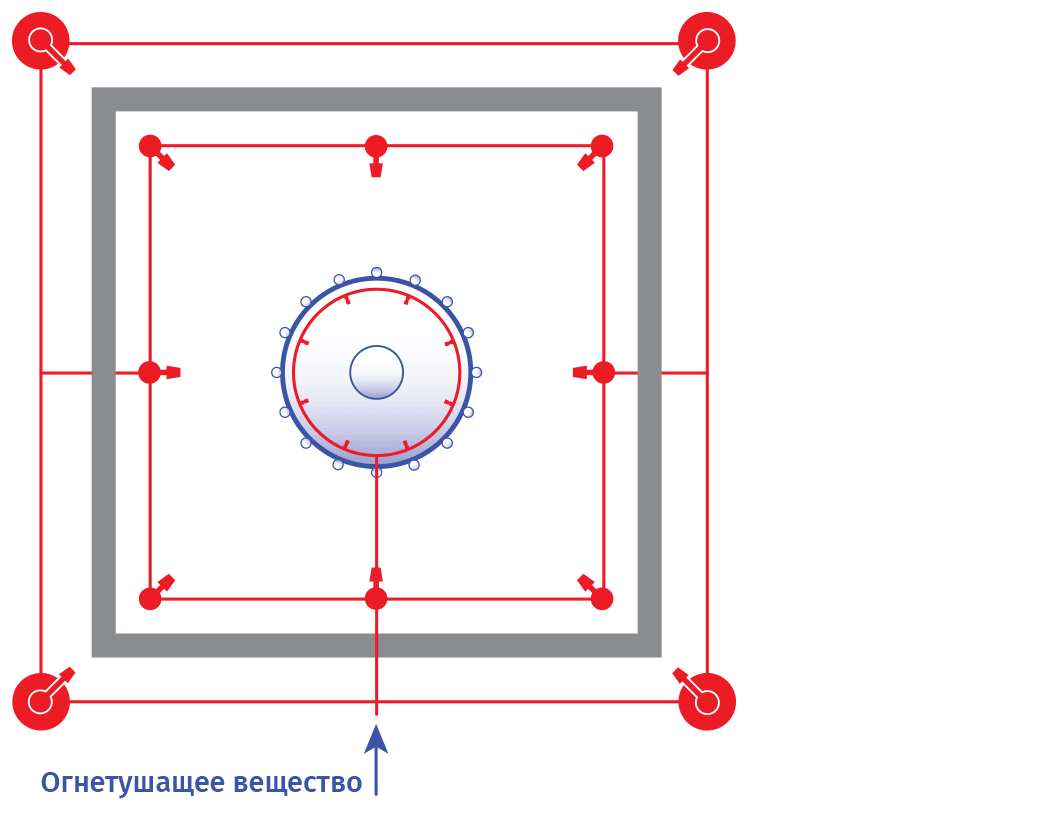

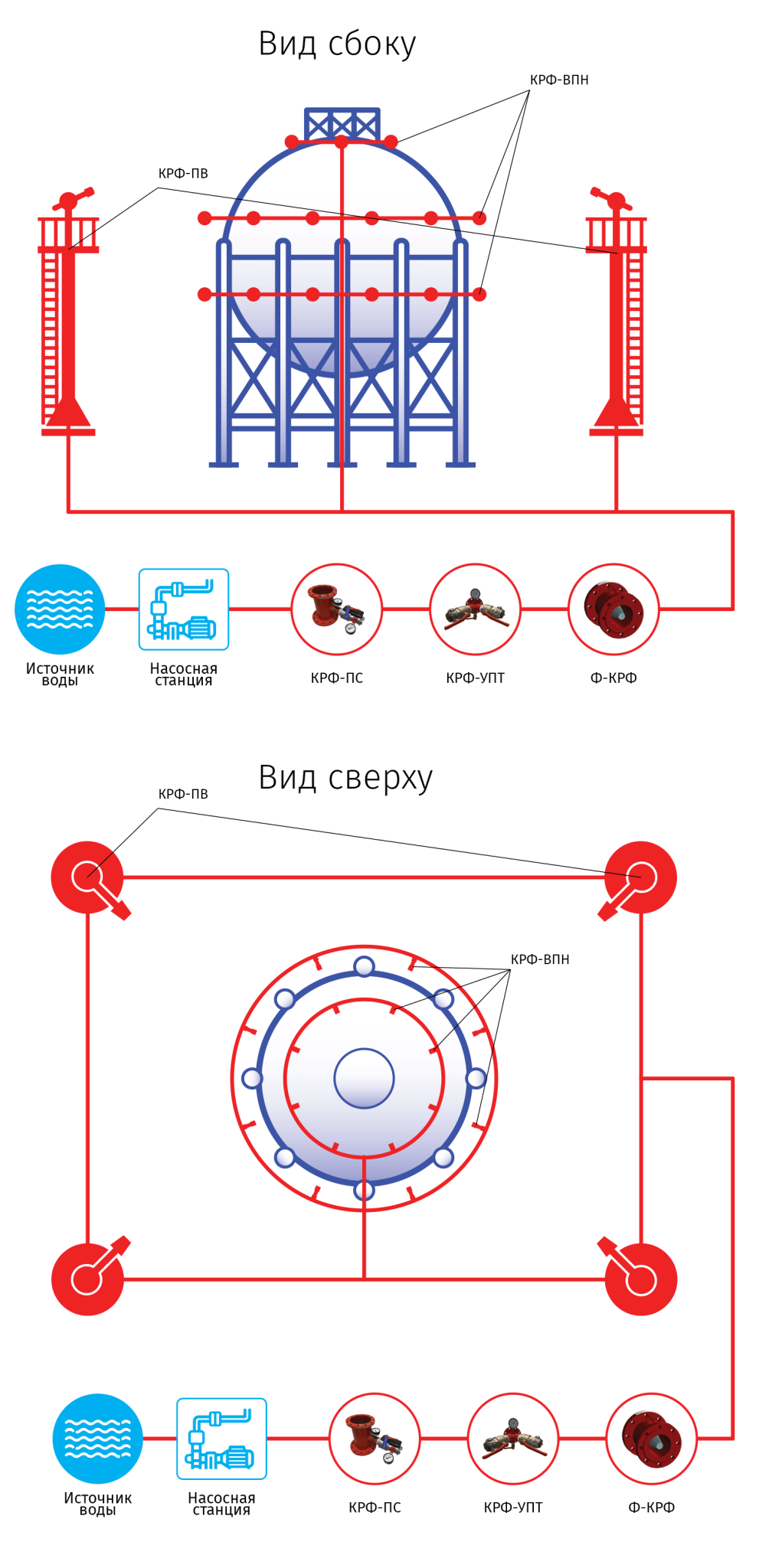

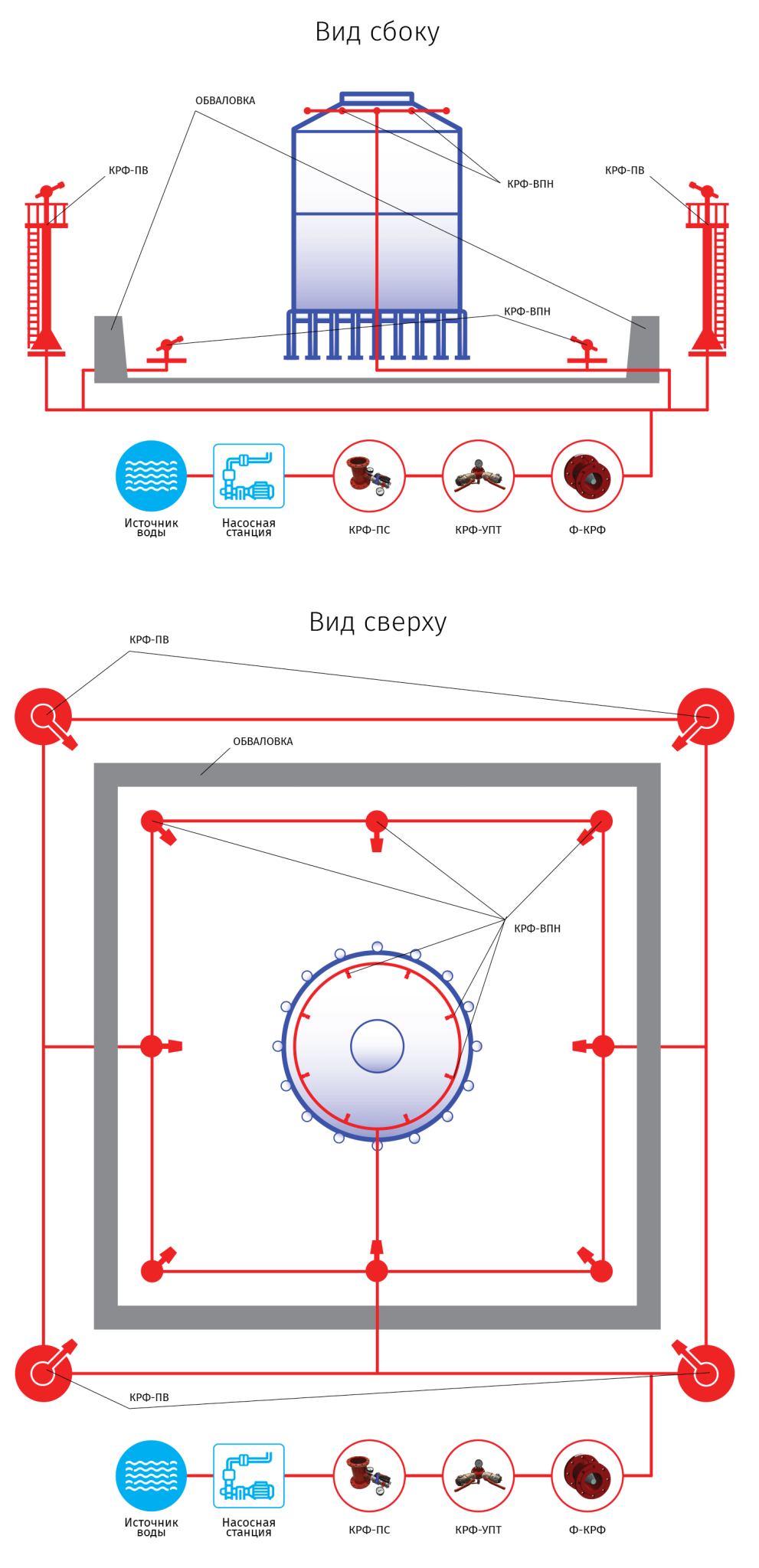

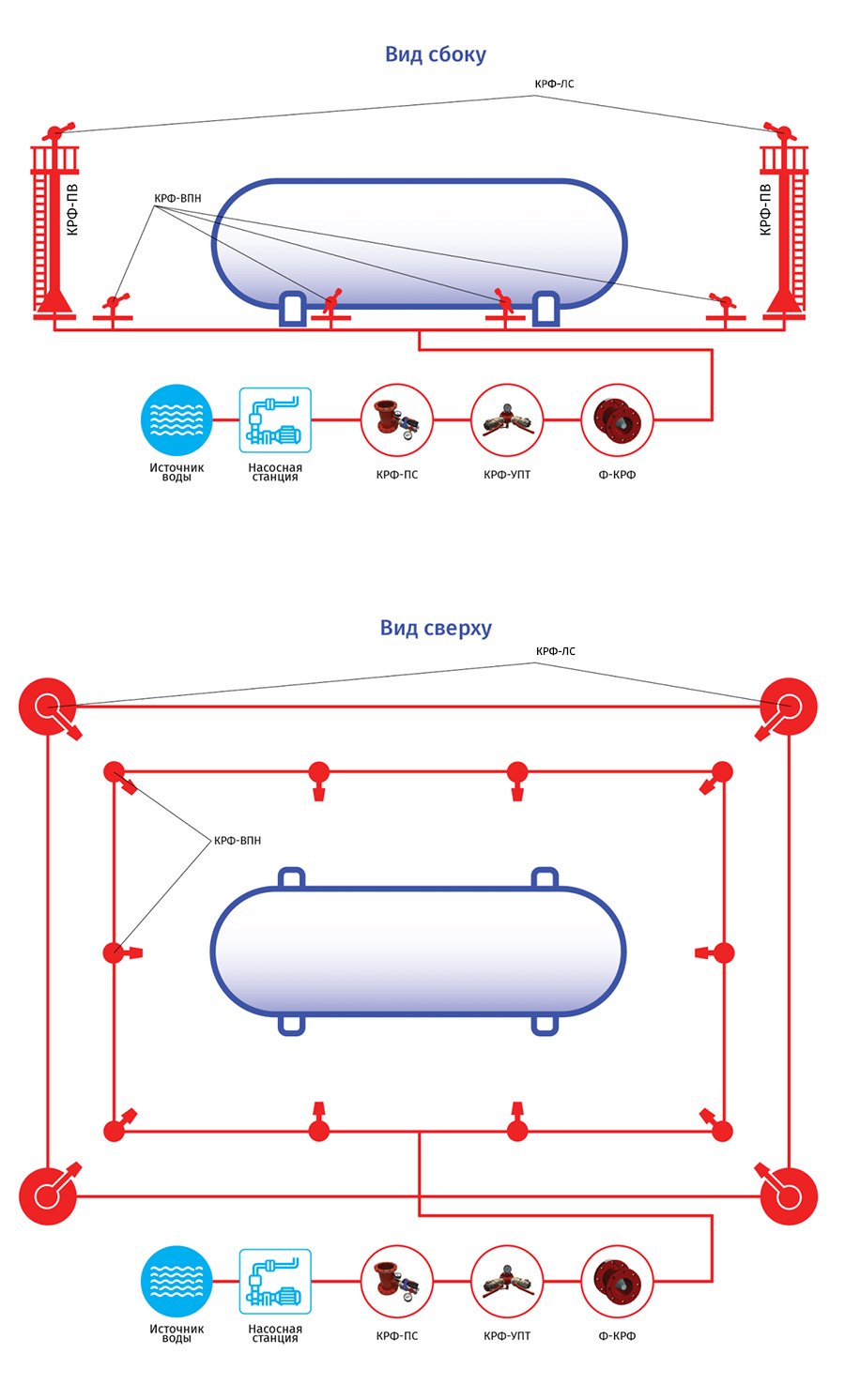

 Схема работы системы пожаротушения

ПОДБОР ОБОРУДОВАНИЯ

Компания ООО «КОРУФАЙЕР» применяет специализированное оборудование, обеспечивающее надежную противопожарную защиту объектов хранения СПГ и сжиженных углеводородных газов.
Основные применяемые решения:
– водопенные насадки для систем орошения резервуаров КРФ-ВПН;
– стационарные лафетные стволы с ручным управлением КРФ-ЛС;
– стационарные лафетные стволы с дистанционным управлением КРФ-ЛСД;
– теплозащитные экраны для защиты операторов лафетных стволов;
– пожарный фильтр КРФ-Ф для защиты систем противопожарного водоснабжения от засорения;
– узел подключения пожарной техники КРФ-УПТ для подключения мобильных средств пожаротушения.
Использование данного оборудования позволяет обеспечить эффективное охлаждение конструкций, защиту резервуаров от теплового воздействия и оперативное реагирование на возможные аварийные ситуации.

ОСОБЕННОСТИ ОБЪЕКТА ЗАЩИТЫ

Объекты хранения СПГ обладают рядом уникальных характеристик, которые определяют специфику противопожарной защиты:
– экстремально низкая температура хранения продукта — около –162 °C;
– высокая летучесть газа при утечках;
– широкий диапазон воспламеняемости газовоздушных смесей;
– возможность образования облаков горючего газа;
– риск возникновения огненного шара при разрушении резервуара.
Эти особенности требуют применения специализированных инженерных решений, учитывающих физику криогенных пожаров и особенности распространения горючих газов.

ПРОБЛЕМЫ ПРОЕКТИРОВАНИЯ

Проектирование противопожарной защиты объектов хранения СПГ связано с решением сложных инженерных задач.

1. Предотвращение разгерметизации и образования газовых облаков
Основными причинами аварий являются:
– разгерметизация элементов криогенной системы (фланцы, арматура, компенсаторы);
– отказ систем контроля давления, температуры и уровня;
– повреждение теплоизоляции резервуаров и трубопроводов;
– воздействие статического электричества или молнии;
– ошибки персонала при наливе, сливе и техническом обслуживании оборудования.

2. Предотвращение прогрева резервуаров
При пожаре на соседних объектах ключевой задачей является предотвращение прогрева стенок резервуара, содержащего криогенную жидкость. Нагрев может привести к росту давления внутри резервуара, разрушению конструкции и образованию огненного шара.

3. Защита оборудования и конструкций от теплового излучения
Для защиты резервуаров применяются системы орошения, водяные завесы и стационарные лафетные стволы, обеспечивающие охлаждение конструкций и снижение теплового воздействия.

4. Комплексное проектирование систем
Проектирование включает не только подбор средств подачи огнетушащих веществ, но и разработку вспомогательной инфраструктуры:
– системы противопожарного водоснабжения;
– дренажные системы;
– обвалование резервуаров;
– системы подключения мобильной пожарной техники.
Комплексный инженерный подход позволяет обеспечить надежность и автоматизированное срабатывание систем защиты, что дает возможность локализовать инцидент на ранней стадии и минимизировать последствия аварии.

НОРМАТИВНЫЕ ДОКУМЕНТЫ

Проектирование противопожарной защиты резервуарных парков осуществляется на основе следующих нормативных документов:
– Федеральный закон № 69-ФЗ «О пожарной безопасности»;
– Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
– ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения»;
– СП 375.1325800.2017 «Объекты хранения и переработки сжиженных углеводородных газов. Требования пожарной безопасности»;
– СП 155.13130.2014 «Склады нефти и нефтепродуктов» (в части общих принципов);
– СП 485.1311500.2020 «Автоматические установки пожаротушения»;
– ГОСТ Р 58404-2019 «Хранилища сжиженного природного газа. Общие технические требования».
