О ПРОЕКТЕ
Склады легковоспламеняющихся и горючих жидкостей (ЛВЖ и ГЖ) относятся к категории наиболее пожароопасных объектов промышленности, характеризующихся высокой скоростью развития пожара и значительной тепловой нагрузкой.Основным направлением противопожарной защиты таких объектов является применение автоматических установок пенного пожаротушения, обеспечивающих эффективное подавление горения жидких углеводородов и предотвращение распространения пожара.
Системы пожаротушения проектируются с учетом требований действующих нормативных документов, включая СП 485.1311500.2020, СП 155.13130.2014 и СП 241.1311500.2015

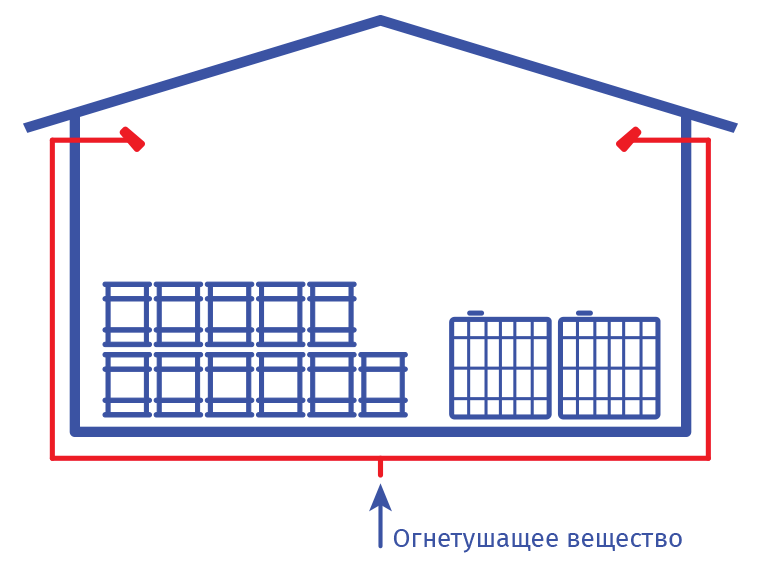

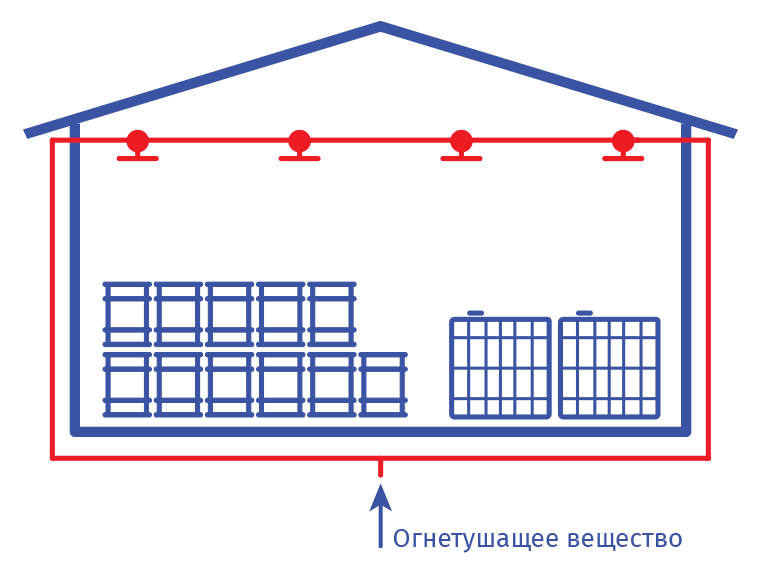

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ
ГотовимПОДБОР ОБОРУДОВАНИЯ
Для обеспечения противопожарной защиты складов с легковоспламеняющейся жидкостью применяются системы пенного пожаротушения.– генераторы пены высокой кратности КРФ-ГВП;
– генераторы пены средней кратности КРФ-ГПС;
– водопенные дренчерные насадки КРФ-ВПН;
– пеносмесители (дозаторы) КРФ-Д.
– лафетные пожарные стволы КРФ-ЛС и КРФ ЛСД
ОСОБЕННОСТИ ОБЪЕКТА ЗАЩИТЫ
Склады ЛВЖ и ГЖ обладают рядом специфических особенностей:– наличие жидких горючих веществ (нефть, бензин, растворители, спирты);
– интенсивное испарение и образование взрывоопасных паровоздушных смесей;
– быстрое распространение пламени по поверхности разлива;
– высокая тепловая нагрузка;
– возможность вторичных воспламенений.
Согласно СП 485.1311500.2020, склады ЛВЖ и ГЖ относятся к категориям объектов, для которых рекомендуется применение пенных установок пожаротушения.
ПРОБЛЕМЫ ПРОЕКТИРОВАНИЯ
Проектирование систем противопожарной защиты складов ЛВЖ связано со следующими задачами:1. Выбор огнетушащего вещества
Для тушения ЛВЖ и ГЖ применяется воздушно-механическая пена, которая:
– изолирует поверхность жидкости от кислорода;
– снижает интенсивность испарения;
– охлаждает зону горения.
Тип пенообразователя подбирается в зависимости от свойств вещества:
– AFFF, AFFF/AR — для нефтепродуктов;
– S, S/AR — для различных химических сред.
2. Выбор способа тушения
В зависимости от конфигурации склада применяются:
– тушение по площади (пена низкой и средней кратности);
– объемное тушение (пена высокой кратности).
3. Конструктивные особенности складов
– высота стеллажей и помещений;
– наличие технологических площадок и оборудования;
– возможность распространения разливов;
– влияние вентиляции на эффективность пены.
4. Необходимость разработки СТУ
Для ряда складов ЛВЖ и ГЖ требуется разработка специальных технических условий (СТУ), в том числе для:
– высокостеллажных складов;
– складов полярных жидкостей;
– складов химически активных веществ;
– складов нефти и нефтепродуктов специального назначения.
ТЕХНИЧЕСКИЕ РЕШЕНИЯ
Эффективным решением является применение комбинированной системы противопожарной защиты, включающей:1. Водяное охлаждение
– применение лафетных стволов для охлаждения колонных аппаратов и оборудования;
– защита соседних установок от теплового воздействия;
– предотвращение разрушения оборудования.
2. Пенное пожаротушение
– применение пены низкой кратности для тушения проливов ЛВЖ и ГЖ;
– использование пенообразователей AFFF и AFFF/AR;
– подача раствора через пеногенераторы и насадки.
3. Водяные завесы
– применение дренчерных насадков КРФ-ВПН;
– формирование тепловых экранов;
– ограничение распространения опасных паров и теплового излучения.
4. Защита этажерочных конструкций
– применение осциллирующих насадков;
– подача воды и пенного раствора с возможностью переключения режимов;
– использование сухотрубов с узлами подключения пожарной техники.
5. Организация системы подачи
– подключение к противопожарному водопроводу;
– применение дозаторов пенообразователя;
– возможность подключения мобильной техники через КРФ-УПТ.
При проектировании учитываются:
– физико-химические свойства ЛВЖ и ГЖ;
– площадь возможного разлива;
– интенсивность подачи пены;
– время заполнения объема (для высокократной пены);
– кратность пены и расход раствора.
Тип установки, способ тушения и параметры системы определяются проектной организацией с учетом пожарной нагрузки и особенностей объекта.
НОРМАТИВНЫЕ ДОКУМЕНТЫ
– Федеральный закон от 21.12.1994 № 69-ФЗ «О пожарной безопасности»;– Федеральный закон от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
– ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения»;
– ГОСТ Р 12.3.047-2012 «Система безопасности труда. Пожарная безопасность технологических процессов. Общие требования. Методы контроля»;
– СП 155.13130.2014 «Системы противопожарной защиты. Склады нефти и нефтепродуктов. Нормы проектирования»;
– СП 485.1311500.2020 «Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования»;
– СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы»;
– СП 2.13130.2009 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты»;
– СП 4.13130.2009 «Системы противопожарной защиты. Ограничение распространения пожара на объектах»;
– СП 6.13130.2009 «Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности»;
– СП 12.13130.2009 «Определение категорий помещений по взрывопожарной и пожарной опасности»;
– СП 18.13330.2011 «Генеральные планы промышленных предприятий»;
– СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения»;
– СП 43.13330.2012 «Сооружения промышленных предприятий»;
– СП 56.13330.2011 «Производственные здания».
