Склады удобрений

О ПРОЕКТЕ

Проект автоматической установки пожаротушения (АУПТ) с роботизированными лафетами КРФ-ЛС предназначенной для тушения пожара емкостей с минеральными удобрениями «Ультрамар» – многофункционального морского перегрузочного терминала в северной части порта Усть-Луга в Ленинградской области, специализирующийся на хранении и перевалке минеральных удобрений, рудно-металлургической продукции, угля, прочих насыпных и генеральных грузов.

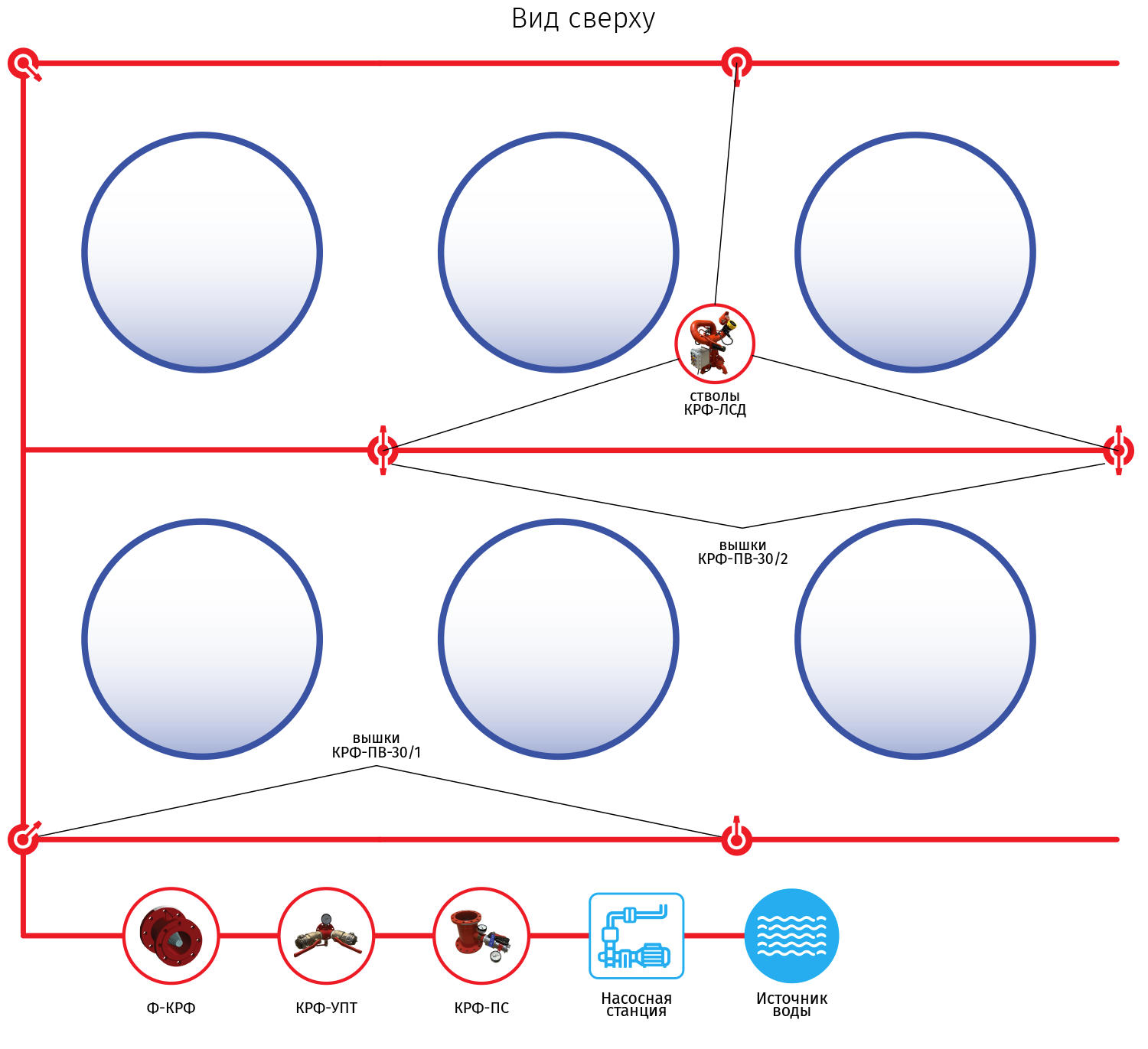

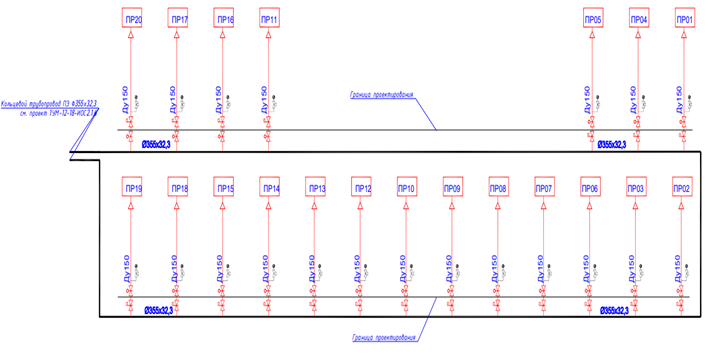

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ

Готовим

ПОДБОР ОБОРУДОВАНИЯ

Для обеспечения противопожарной защиты вертодромов применяются специализированные устройства подачи огнетушащих веществ и оборудование противопожарных систем.

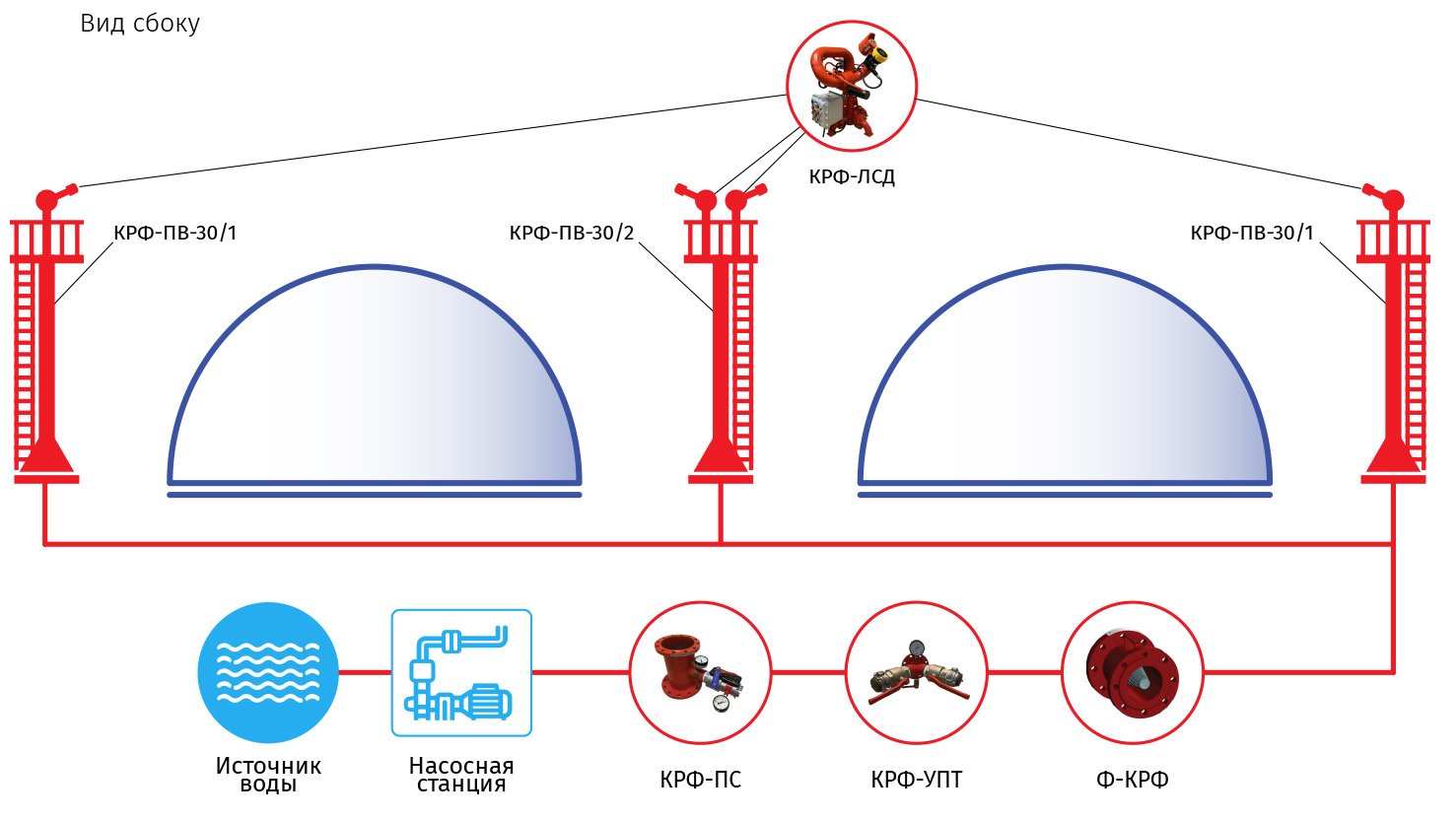

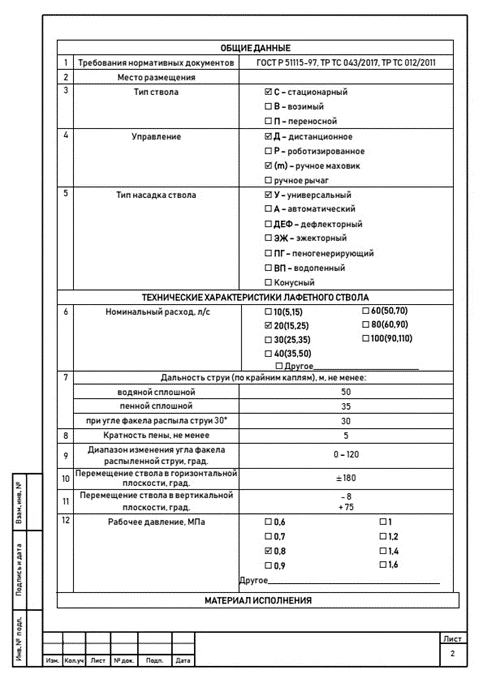

Основное оборудование:
– взрывозащищённые лафетные стволы КРФ-ЛСД-УР-Ех;

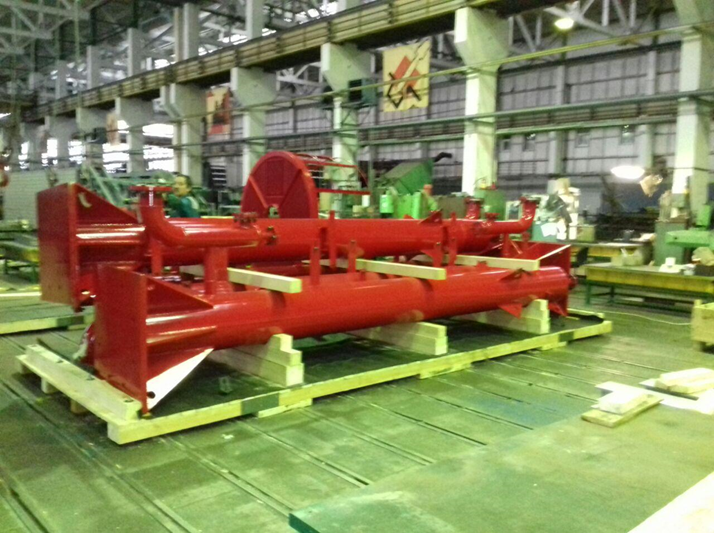

– пожарная вышка КРФ-ПВ-30/2;
– пожарная вышка КРФ-ПВ-30/1.
– Пеносмеситель (дозатор) КРФ-Д;
– Пожарный фильтр КРФ-Ф;
– Узел подключения пожарной техники КРФ-УПТ;
– Шкаф управления лафетным стволом КРФ-ШУ-Ex/
Данное оборудование обеспечивает подачу в воды для тушения пожаров авиационного топлива, охлаждения фюзеляжа вертолета и ликвидации разливов горючих жидкостей.

ОСОБЕННОСТИ ОБЪЕКТА ЗАЩИТЫ

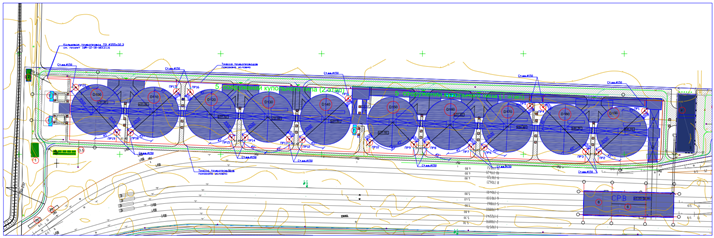

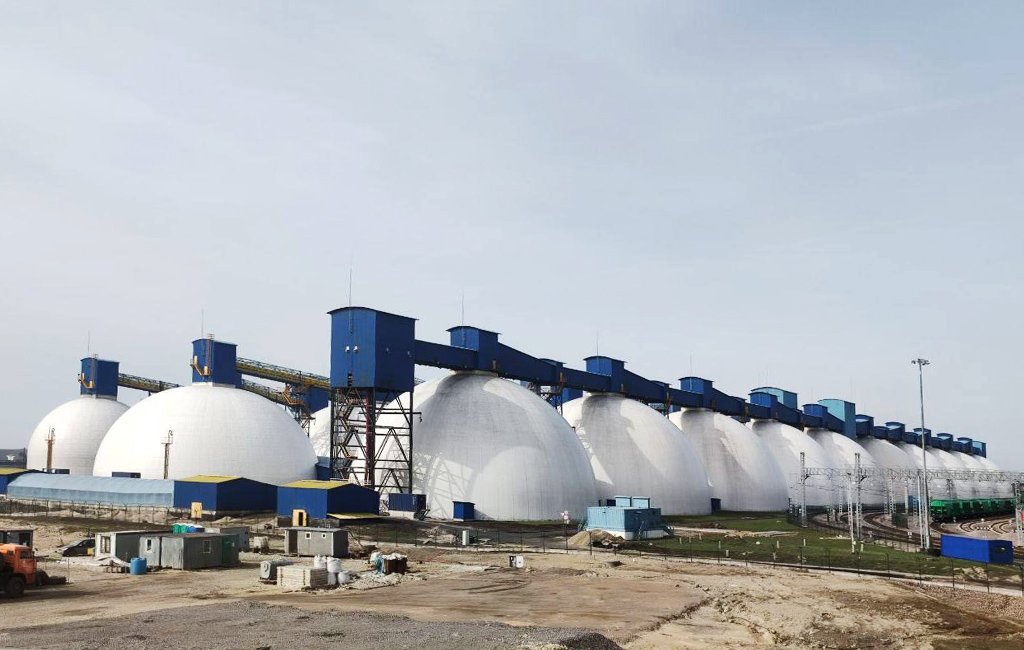

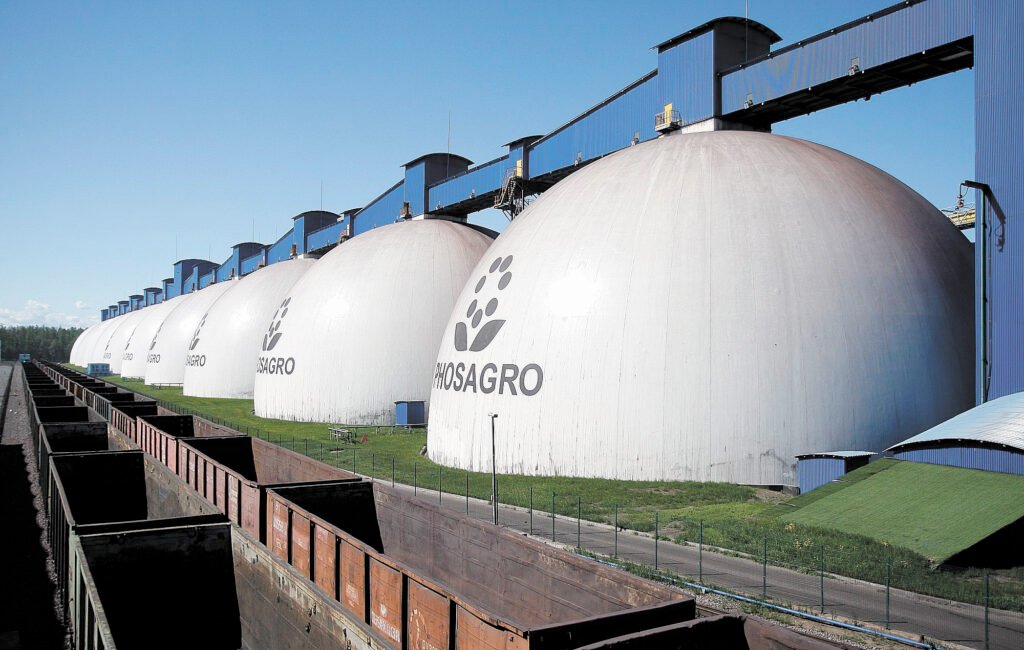

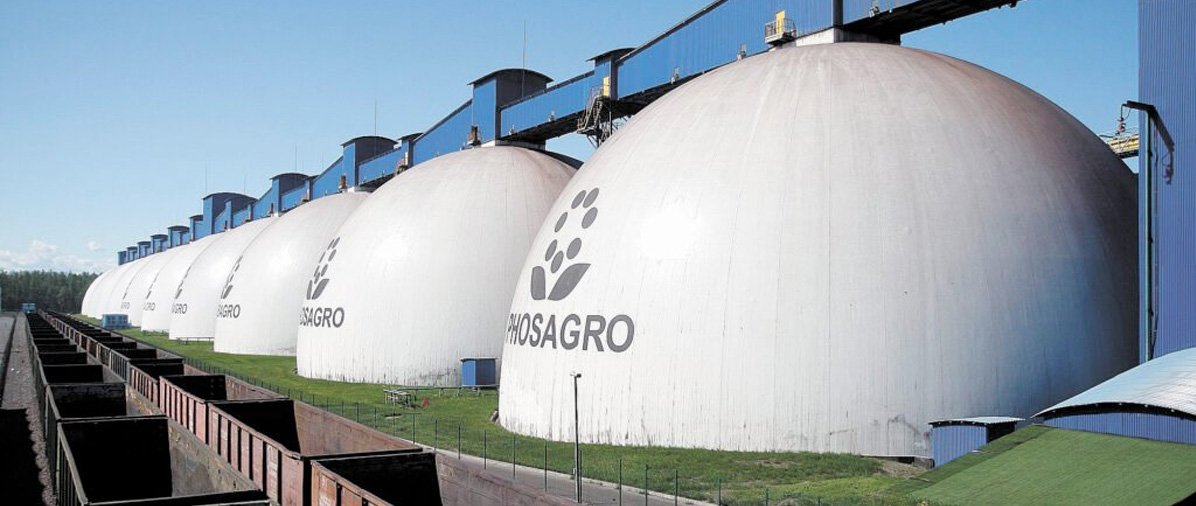

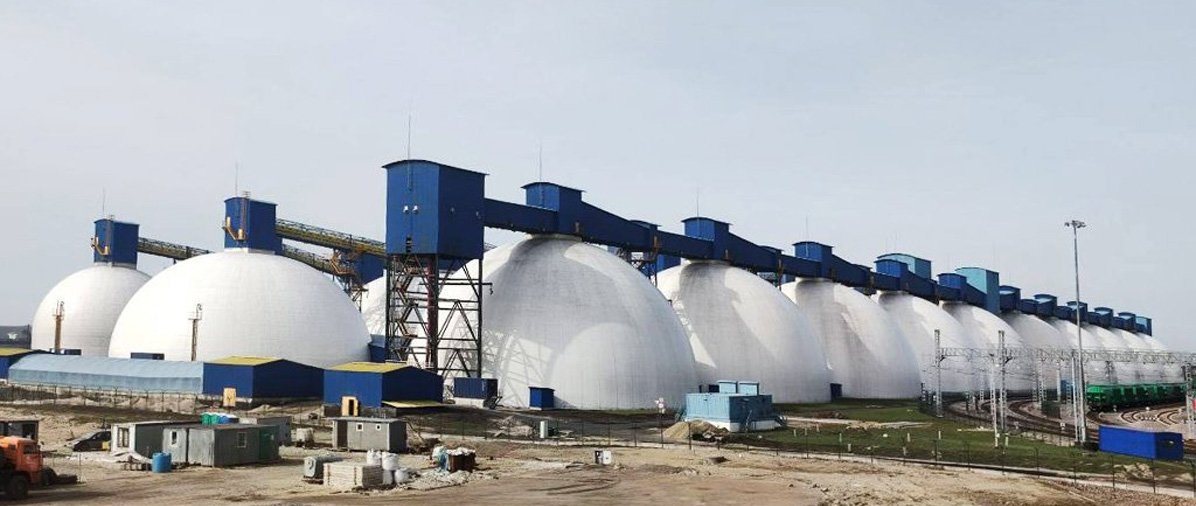

Складской комплекс с минеральными удобрениями «Ультрамар» состоит из 3-х рядов резервуаров купольного типа. Два ряда резервуаров состоит из 10 куполов диаметром 50,3 метра и высотой 28,5 метра, третий ряд резервуаров состоит из 14 резервуаров диаметром 33 метра и высотой 25,5 метра. Общий максимальный объём хранения минеральных удобрений 377 000 т. Между куполами предусмотрены пожарные выходы из каждого тоннеля. Общий выход из тоннелей находится в подземной части, соединяющей тоннель станции разгрузки вагонов с подземными тоннелями.

На межкупольных опорах галерей и башен пересыпки предусмотрены лестничные марши. Выходы из куполов находятся под навесами, выполненными из металлоконструкций и обшитых металлопрофилем. Пространственные купольные склады – трёхслойная конструкция. Наружная отделка стен куполов выполнена из гидроизоляционного материала. Теплоизоляционный слой выполнен из теплоизоляционной пенополиуретановой напыляемой пены. Пространственная несущая железобетонная конструкция состоит из армированного железобетона. Остальные железобетонные конструкции: цокольная часть купола, пол купола, тоннели, фундаменты пересыпных станций сделаны из железобетона.
В качестве средств обеспечения пожарной безопасности, специалистами ООО «КОРУФАЙЕР» была предусматривается АУПТ с роботизированными лафетеыми стволами КРФ-ЛСД-С40УР, которая предназначена для тушения пожара емкостей с минеральными удобрениями. Орошение предусматривается по диаграмме из расчета орошения всей поверхности емкости

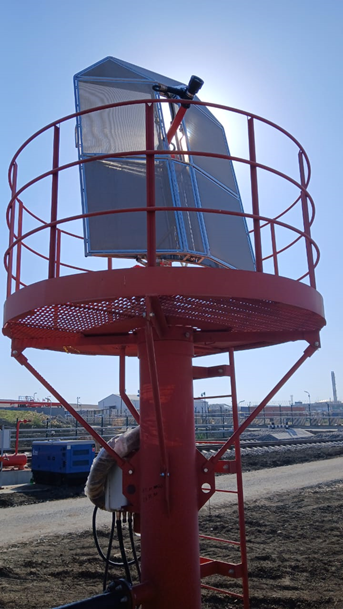

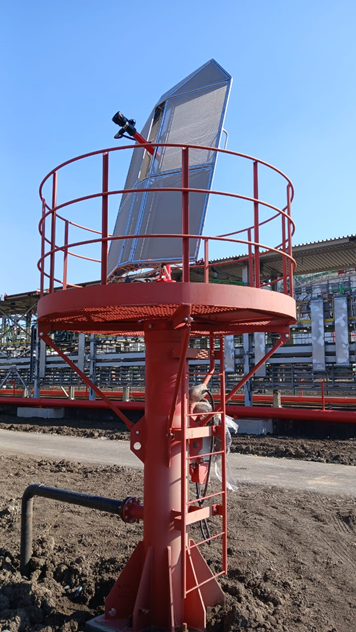

Специалистами ООО «Коруфайер» в проект заложено, что пуск АУПТ осуществляется от ручных извещателей пожарной сигнализации, устанавливаемых на вышке или от двух извещателей пламени КРФ-ЛСД-С40УР. Шкафы управления КРФ-ШУ размещаются на каждой вышке на отм. 1,5м от земли. Посты для подключения пультов дистанционного управления установлены КРФ-ПУ там же. Блоки КРФ-ШУ предназначены для электропитания работы КРФ-ЛСД-С40УР и открытия дисковых затворов.

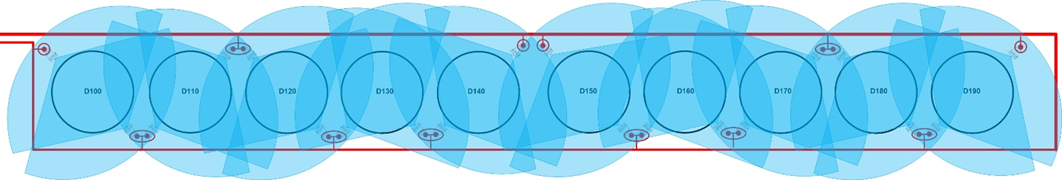

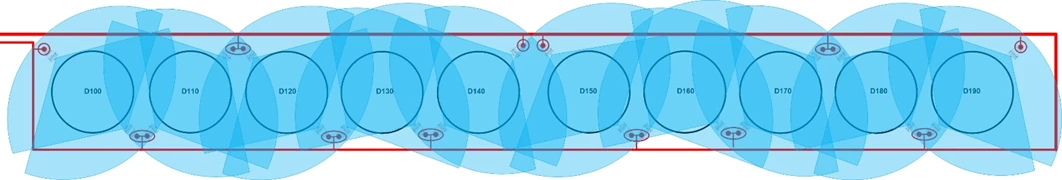

Расчетный расход воды в АУПТ составляет 80 л/с, с учетом одновременной работы КРФ-ЛСД-С40УР с расходом воды 40 л/с на каждый купол. АУПТ рассчитана на один пожар. КРФ-ЛСД-С40УР расставлены из учёта орошения каждого купола 2 струями.  20 единиц КРФ-ЛСД-С40УР - 25 вышек (20 вышек со спаренными стволами).

ПРОБЛЕМЫ ПРОЕКТИРОВАНИЯ

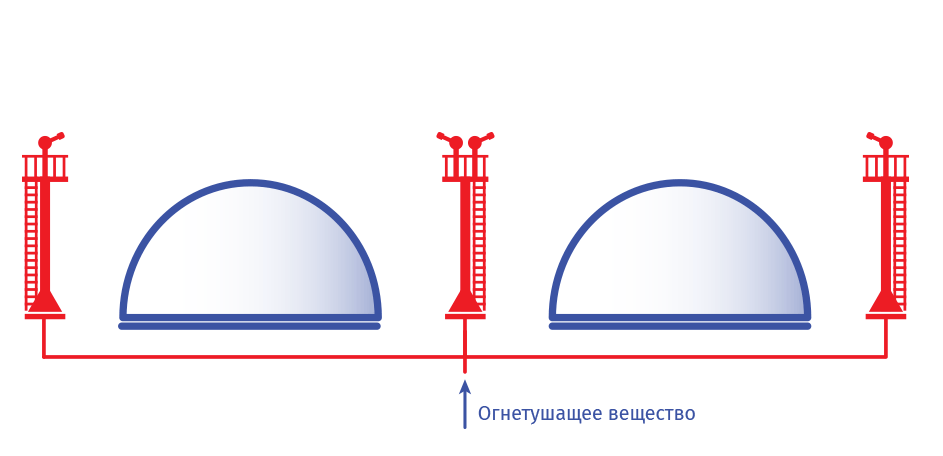

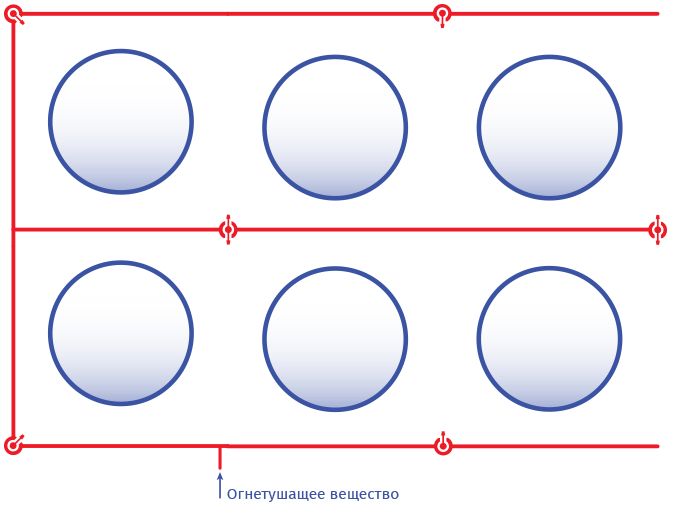

Для тушения пожара в емкости предусматривается автоматическое орошение ее поверхности сплошными и распыленными струями с использованием пожарных роботов, входящих в состав АУПТ. Орошение осуществляется одновременно 2-мя пожарными роботами с расходом 40 л/с каждый.

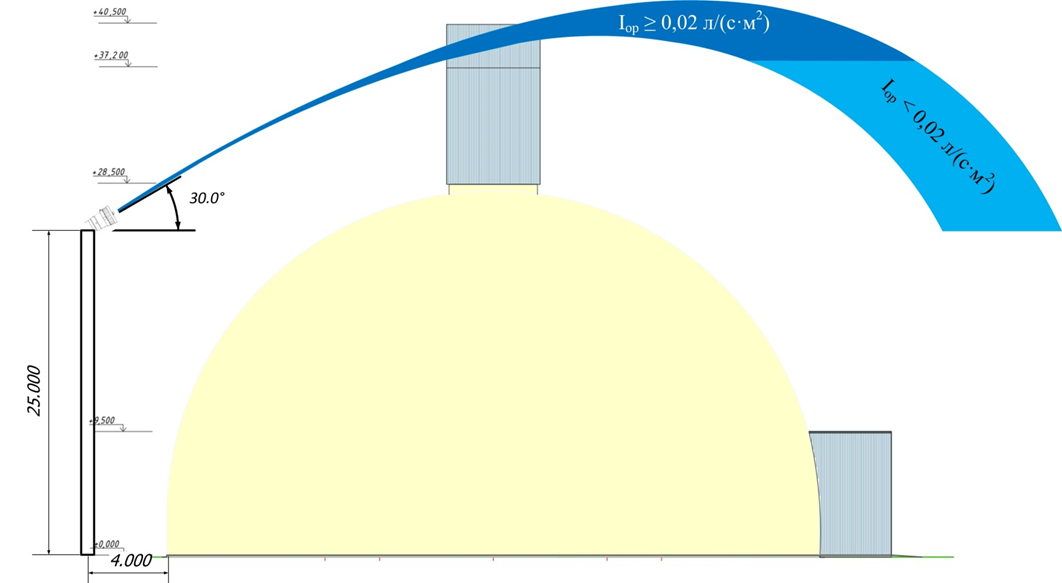

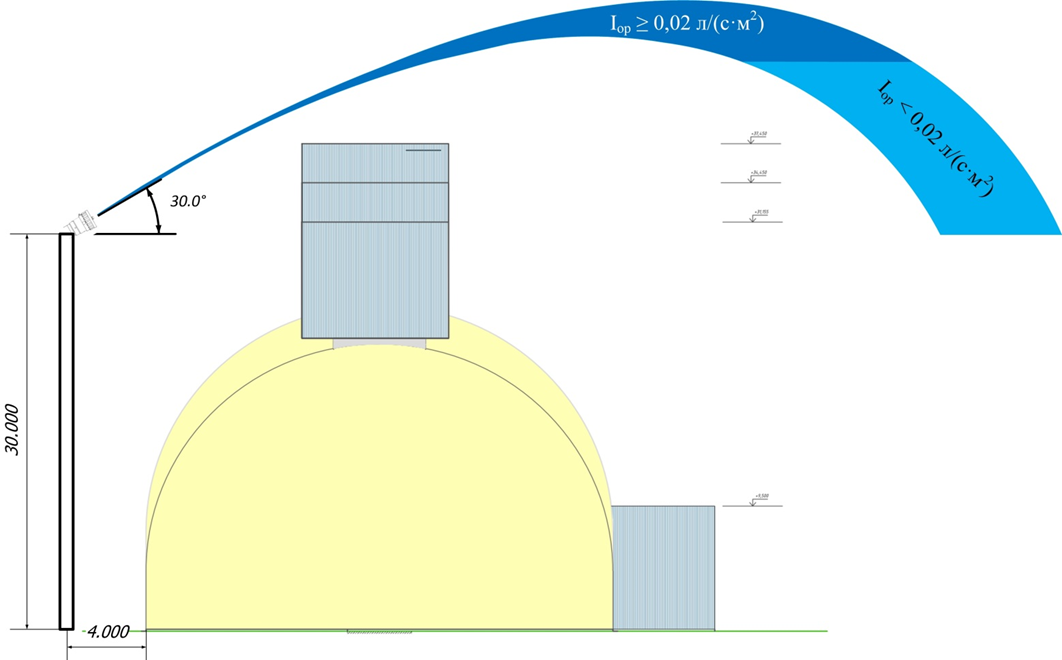

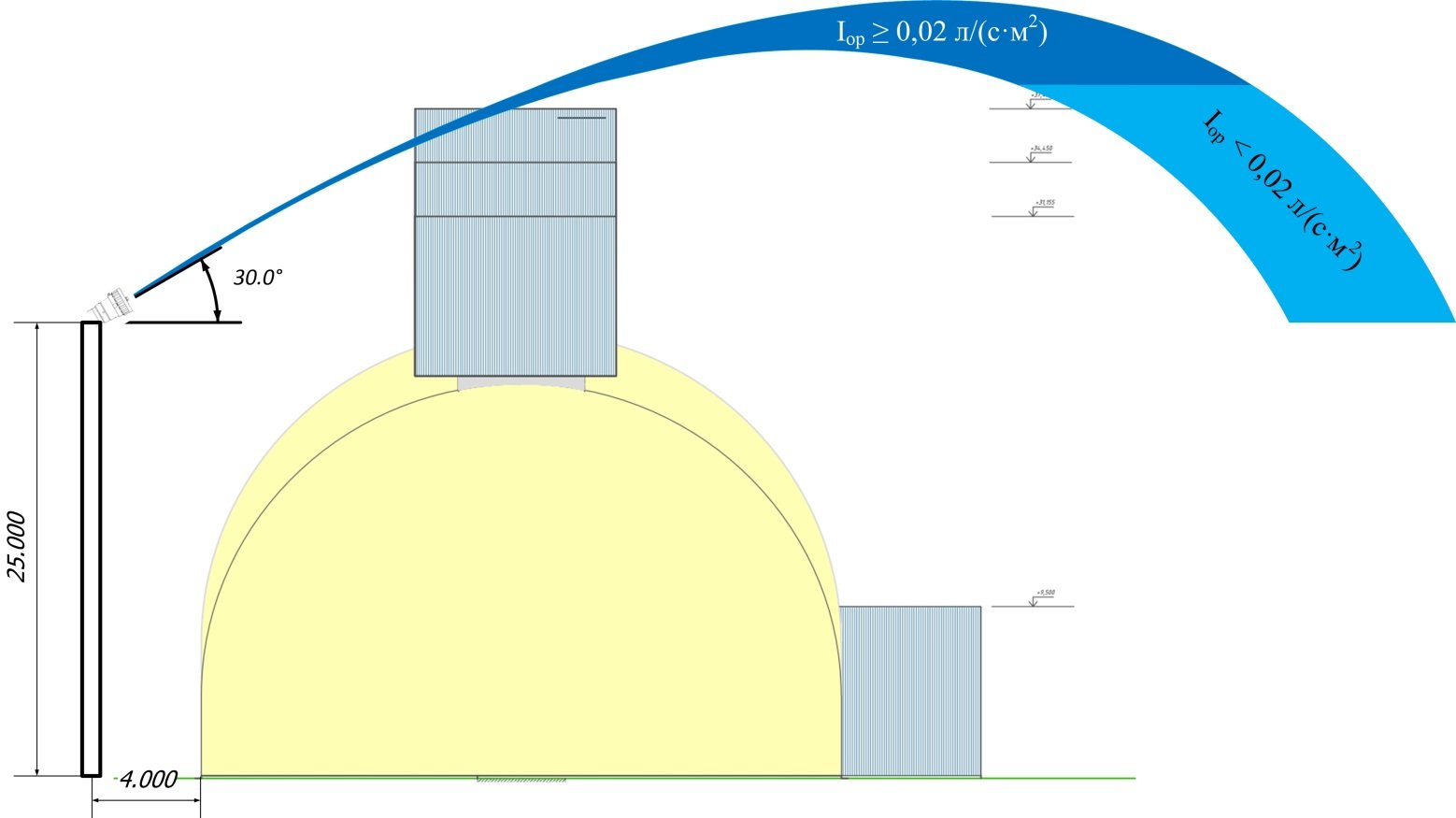

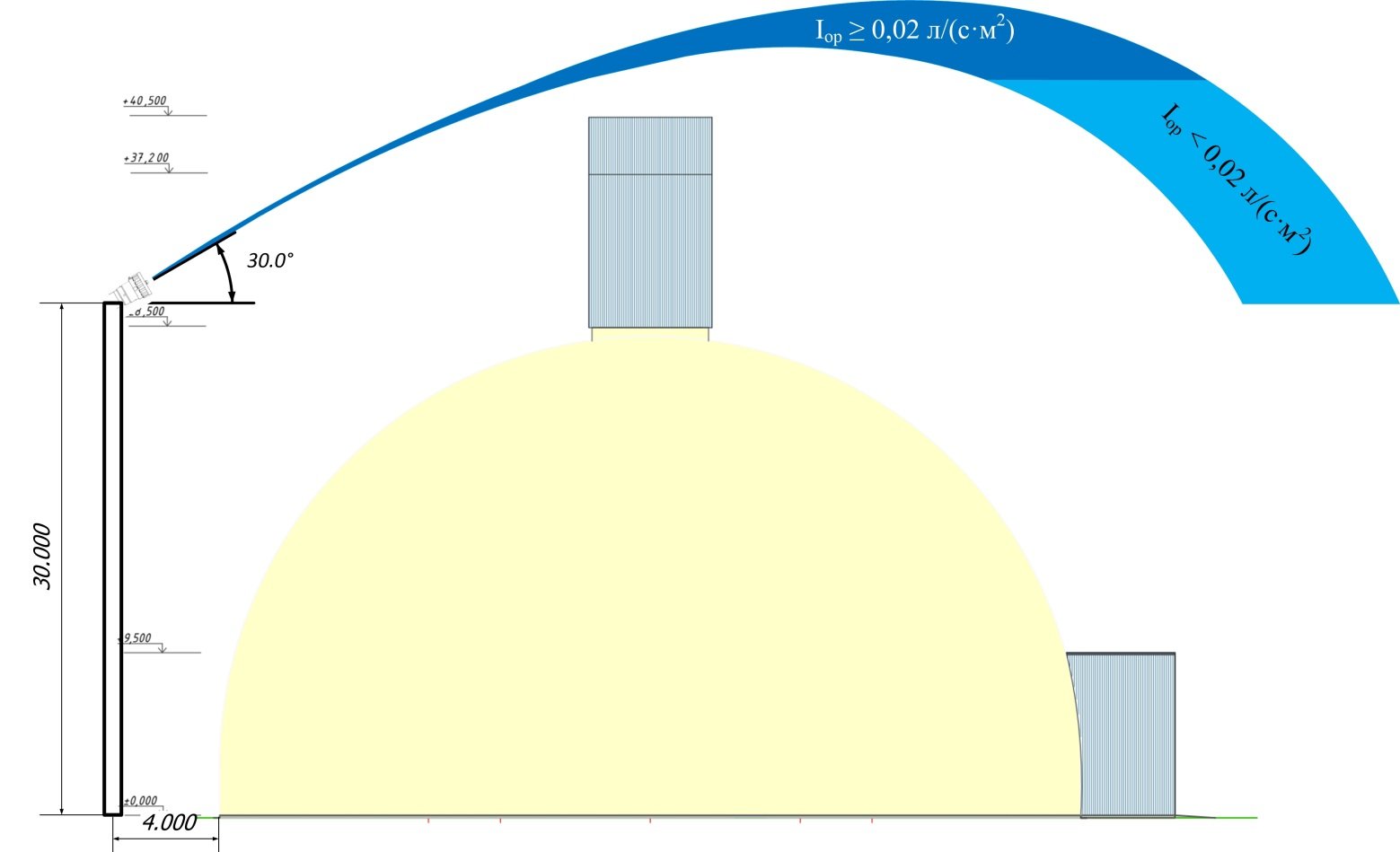

При расстановке пожарных роботов на базе лафетных стволов для обеспечения эффективного орошения требуется применение пожарных вышек высотой 30 метров и более, так как находящийся в верхней точке резервуара подвод для заполнения минеральными удобрениями будет непреодолимым препятствием для струи огнетушащего вещества при использовании вышек меньшей высоты.

НОРМАТИВНЫЕ ДОКУМЕНТЫ

Проектирование противопожарной защиты резервуарных парков осуществляется на основе следующих нормативных документов:
– Федеральный закон от 21.12.1994 № 69-ФЗ «О пожарной безопасности»;
– Федеральный закон от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
– ТР ЕАЭС 043/2017. Технический регламент Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения»;
– ГОСТ Р 12.3.047-2012 Национальный стандарт Российской Федерации. Система безопасности труда. Пожарная безопасность технологических процессов. Общие требования. Методы контроля;
– СП 92.13330.2012 Свод правил. Склады сухих минеральных удобрений и химических средств защиты растений
– СП 485.1311500.2020 Свод правил. Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования;
– Приказ Ростехнадзора от 07.12.2020 № 500 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности химически опасных производственных объектов»»;
– СП 1.13130.2009 Системы противопожарной защиты. Эвакуационные пути и выходы;
– СП 2.13130.2009 Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты;
– СП 4.13130.2009 Системы противопожарной защиты. Ограничение распространения пожара на объектах;
 – СП 6.13130.2009 Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности;
 – СП 7.13130.2009 Отопление, вентиляция и кондиционирование. Противопожарные требования;
– СП 12.13130.2009 Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности;
– СП 16.13330.2011 «СНиП II-23-81* Стальные конструкции»;
 – СП 18.13330.2011 «СНиП II-89-80* Генеральные планы промышленных предприятий»;
– СП 31.13330.2012 «СНиП 2.04.02-84* Водоснабжение. Наружные сети и сооружения»;
– СП 43.13330.2012 «СНиП 2.09.03-85 Сооружения промышленных предприятий»;
 – СП 56.13330.2011 «СНиП 31-03-2001 Производственные здания»;
– СП 63.13330.2012 «СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения»;
 – ГОСТ Р 54257-2010 Надежность строительных конструкций и оснований. Основные положения и требования;
 – СанПиН 1.2.2584-10 Гигиенические требования к безопасности процессов испытаний, хранения, перевозки, реализации, применения, обезвреживания и утилизации пестицидов и агрохимикатов.
