Обеспечение пожарной безопасности многофункциональных спортивных комплексов



Современное спортивное сооружение - это многофункциональный комплекс, основными особенностями которого являются разнообразие форм зданий, индивидуальные архитектурные и конструктивные решения, универсальность с точки зрения использования для многих видов спорта и других мероприятий (трансформация), большой внутренний объем (без ограждающих конструкций) самой арены, пребывание одновременно большого количества людей, наличие современных вспомогательных и технических помещений. Предусматриваемые средства трансформации арен позволяют использовать часть зала в виде сектора в качестве театрального зала со сценой, оборудованной необходимыми устройствами для концертов и спектаклей. Окружающие залы галереи могут служить помещениями для организации выставок.

При проведении различных мероприятий в спортивном сооружении необходимо обеспечение комплексной безопасности, которая включает защиту от всех возможных угроз не только зрителей, участников мероприятий и персонала, но и собственно стадиона - его конструкции, сложнейшего современного инженерного оборудования.

Проектирование и строительство современных спортивных сооружений в настоящее время не может обойтись без применения инновационных технологий и продукции в области пожарной безопасности, в том числе и в облатси стационарнхы роботизированных установок пожаротушения (РУП).

В действующих нормативных документах недостаточно полно отражены специфические требования пожарной безопасности, предъявляемые к спортивному сооружению при проектировании, строительстве, эксплуатации, капитальном ремонте и реконструкции, поэтому при обосновании мероприятий по пожарной безопасности многофункциональных спортивных сооружений разрабатываются Специальные технические условия, учитывающие новшества и научно-технические достижения, в том числе и в области РУП.

В общем случае при проектировании спортивных сооружений в Российской Федерации в части обеспечения пожарной безопасности руководствуются следующими нормативно-правовыми актами и документами:

– Федеральный закон от 21.12.1994 № 69-ФЗ «О пожарной безопасности»;

– Федеральный закон от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»;

– ТР ЕАЭС 043/2017. Технический регламент Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения»;

– СП 485.1311500.2020 Свод правил. Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования;

– СП 1.13130.2009 Системы противопожарной защиты. Эвакуационные пути и выходы;

– СП 2.13130.2009 Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты;

– СП 4.13130.2009 Системы противопожарной защиты. Ограничение распространения пожара на объектах;

 – СП 6.13130.2009 Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности;

 – СП 7.13130.2009 Отопление, вентиляция и кондиционирование. Противопожарные требования;

– СП 12.13130.2009 Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности;

– СП 16.13330.2011 «СНиП II-23-81* Стальные конструкции»;

 – СП 18.13330.2011 «СНиП II-89-80* Генеральные планы промышленных предприятий»;

– СП 31.13330.2012 «СНиП 2.04.02-84* Водоснабжение. Наружные сети и сооружения»;

– СП 43.13330.2012 «СНиП 2.09.03-85 Сооружения промышленных предприятий»;

 – СП 56.13330.2011 «СНиП 31-03-2001 Производственные здания»;

– СП 63.13330.2012 «СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения»;

 – ГОСТ Р 54257-2010 Надежность строительных конструкций и оснований. Основные положения и требования;

 – СанПиН 1.2.2584-10 Гигиенические требования к безопасности процессов испытаний, хранения, перевозки, реализации, применения, обезвреживания и утилизации пестицидов и агрохимикатов.

– ГОСТ Р 21.1101-2013 «Система проектной документации для строительства (СПДС). Основные требования к проектной и рабочей документации (с Поправкой)»;

– ГОСТ 12.3.046-91 «Система стандартов безопасности труда (ССБТ). Установки пожаротушения автоматические. Общие технические требования»;

– ГОСТ Р 51115-97 «Техника пожарная. Стволы пожарные лафетные. Общие технические требования. Методы испытаний (с Изменением N 1)»;

– ГОСТ Р 53326-2009 «Стандарт распространяется на вновь разрабатываемые и выпускаемые стационарные установки пожаротушения роботизированные, а также позиционно-мобильные, предназначенные для тушения или локализации пожаров»;

– ГОСТ 12.2.072-98 Роботы промышленные. Роботизированные технологические комплексы. Требования безопасности и методы испытаний;

– ГОСТ Р 50680-94 Установки водяного пожаротушения автоматические. Общие технические требования. Методы испытаний;

– ВСН 25-09.67-85/Минприбор «Правила производства и приемки работ. Автоматические установки пожаротушения»;

– ТУ 28.29.22.190-001-63740471-2018 «Стволы пожарные лафетные универсальные роботизированные, с дистанционным и ручным управлением»;

– ТУ 28.99.39-002-63740471-2019 «Роботизированные установки пожаротушения «КОРУФАЙЕР».

ООО «КОРУФАЙЕР» разрабатывала раздел специальных технические условий, который регулировал расстановку роботизированных лафетных стволов Большой и Малой арены Многофункционального спортивно-досугового комплекса.



Выбор роботизированных установок пожаротушения для спортивной зоны, игрового поля и трибун Большой и Малой арен обусловлен эффективностью данного способа тушения и отсутствие возможности обеспечить пожаротушение с использованием водяных и пенных оросителей. Одновременно с функцией пожаротушения пожарным роботизированным комплексом предусматривается охлаждение несущих строительных конструкций ограждения оболочки (купола) и консолей над трибунами на отметках +24,500 и ниже.

ОПИСАНИЕ ОБЪЕКТА ЗАЩИТЫ

Планировочные решения организации земельного участка выполнены в пределах отведенных границ земельных участков, с организацией въездов на проектируемые парковки, расположенных на прилегающей территории.

Участок под застройку граничит с окружающей застройкой:

– на севере – с производственными зданиями, механическим заводом, выставочным залом «Гагарин»;

– на юге – с жилыми кварталами;

– на западе – с Московским парком Победы;

– на востоке – с торгово-развлекательным комплексом «Питер-Радуга».

Во все помещения обеспечивается доступ пожарных подразделений.

Нормативное время прибытия первого подразделения пожарной охраны к месту вызова не превышает 10 мин.

Многофункциональный спортивно-досуговый комплекс (далее Комплекс), предназначенный для проведения тренировок и соревнований по:

– хоккею (международная федерация хоккея (IIHF), континентальная хоккейная лига (KHL), высшая хоккейная лига, молодежная хоккейная лига)

– фигурному катанию;

– проведение концертных и культурно-массовых мероприятий коммерческой и социальной направленностей;

– проведение выставок, форумов, презентаций, конференций;

– соревнований по силовым единоборствам и по игровым видам спорта (бокс, ММА, волейбол, баскетболу, бадминтон, гандбол и мини-футбол, спортивная и ритмическая гимнастика, спортивные танцы, борьба, тяжелая атлетика).

В соответствии с требованиями действующего законодательства Комплекс не является многофункциональным зданием.

В составе Комплекса можно выделить следующие основные функциональные зоны:

– большая ледовая арена с многофункциональной игровой площадкой и с трибунами вместимостью 21520 зрителей. При арене запроектированы раздевальные с душевыми и санузлами и вспомогательными помещениями;

– малая ледовая арена с многофункциональной игровой площадкой, с раздевальными и вспомогательными помещениями. При арене запроектирована трибуна на 300 посадочных мест;

– блок фитнес-центра;

– подземная автостоянка с многоуровневыми системами полумеханизированного хранения

– вспомогательные помещения запроектированы в следующем составе:

– помещения раздевальных для занимающихся всех спортивных зон с набором сопутствующих помещений;

– общие вспомогательные помещения для спортивной зоны;

– вспомогательные помещения для зрителей, VIP и VVIP-ложи;

– помещения прессы;

– помещения торговли;

– административно-бытовые помещения;

– помещения медицинского обслуживания;

– помещения общественного питания.

Все этажи связаны лестницами и лифтами, а 2-й и 6-й этажи связаны друг с другом шестнадцатью эскалаторами, а также 2-й и 6-й этажи соединяют дополнительно 8 лестничных клеток – для эвакуации людей с 6 этажа непосредственно наружу на стилобат.

Эскалаторы размещены на 2 этаже (+6.300) в основном входном фойе (многосветное пространство) и сообщаются с 6 этажом, с промежуточной площадкой на уровне 4-го этажа.

С отметки 2 этажа (6.300) до отметки 6 этажа (33.500) расположено многосветное пространство (атриум). Многосветное пространство имеет соединение с 4 и 6 этажами.

К основному зданию запроектированы две пристройки с западной стороны.

Объём каждой из пристроек отделяется от основного здания начиная со 2 этажа. 2 и 3 этажи пристроек имеют собственные отметки.

В одной из пристроек расположена Малая ледовая Арена и Тренировочный зал, а также помещения Администрации.

Во второй пристройке расположены Фитнес – центр с бассейном и помещения для отдыха спортсменов.

Предусмотрена установка на Большую и Малую ледовые арены искусственного покрытия для проведения следующих мероприятий:

– концертных и культурно-массовых мероприятий коммерческой и социальной направленностей;

– выставок, форумов, презентаций, конференций;

– соревнований по силовым единоборствам и по игровым видам спорта (бокс, ММА, волейбол, баскетболу, бадминтон, гандбол и мини-футбол, спортивная и ритмическая гимнастика, спортивные танцы, борьба, тяжелая атлетика);

– проведение иных мероприятий.

Основные показатели Комплекса:

Вместимость спортивного комплекса 21 520 зрительских мест.

Режим работы Комплекса – 16 часов в сутки, 07:00 – 23:00, 7 дней в неделю, круглогодично.

Высота зала большой арены – не выше 50 м (максимальная отметка до низа покрытия).

Высота зала малой арены – не выше 12 м (максимальная отметка до низа покрытия).

Зрительские места располагаются на 2 ярусах стационарных трибун, при этом нижний ряд частично бличерный.

Для вертикальной коммуникации в здании предусмотрены лестницы и лифты с пожаробезопасными зонами для МГН.

Для перемещения посетителей по этажам используются грузопассажирские лифты и эскалаторы. Для перевозки грузов от зон загрузок на верхние этажи предусмотрены грузовые лифты.

Всего в здании предусмотрено 37 лифтов, из них 10 грузопассажирские, грузовые – 2 шт., остальные – пассажирские. Лифтов для перевозки пожарных подразделений – 31 шт.

Кровля – купольного типа, двояковыпуклая, фальцевая, утепленная, неэксплуатируемая, с кольцевым водосборным лотком с внутренним водостоком.

Кровля по периметру купола, над теплыми помещениями седьмого этажа плоская, утепленная, не эксплуатируемая с внутренним водостоком

Технико-экономические показатели

Общая площадь здания: не более 215000 кв. м, в том числе:

– общая площадь здания в «тёплом» контуре – не более 190000 кв. м;

– общая площадь стилобата (эксплуатируемой кровли) на отметках -0.015 и +6.300: не более 26000 кв. м.

Строительный объём – не более 1754700 куб. м, в том числе:

– ниже 0.000:  не более 365000 куб. м;

– выше 0.000: не более 1390500 куб.м.

Количество этажей - 9 этажей.

Этажность - 7 этажей.

Площадь застройки: не более 56000 кв. м.

Количество зрительных мест - 21520 чел.

Количество машиномест подземной автостоянки – не более 1200.

Высота здания (пожарно-техническая) (по п. 3.1 СП 1.13130.2020) – не более 50 м.

Здание класса функциональной пожарной опасности Ф2.1, со встроенными помещениями различных классов функциональной пожарной опасности, разделено на пожарные отсеки по следующей схеме:

ПО-1 – пожарный отсек № 1 – наземная часть здания, включающая в себя входные зоны; большую ледовую арену, со всеми вспомогательными помещениями; вестибюли для посетителей; помещения общепита; помещения административно-бытового назначения. Класс функциональной пожарной опасности Ф2.1.

ПО-2 – пожарный отсек № 2 – часть здания, включающая в себя малую ледовую арену, со всеми вспомогательными помещениями; помещения административно-бытового назначения; помещение хладоцентра. Класс функциональной пожарной опасности Ф2.1.

ПО-3 – пожарный отсек № 3 – часть здания, включающая в себя помещения фитнесс-центра; универсальный спортивный зал и плавательный бассейн со всеми вспомогательными помещениями; группу помещений медицинского блока; технические помещения. Класс функциональной пожарной опасности Ф3.6.

ПО-4 – пожарный отсек № 4 – часть здания, включающая в себя помещения для отдыха. Расположен на части площади ПО-3. Класс функциональной пожарной опасности Ф1.2.

ПО-5 – пожарный отсек № 5 – подземная автостоянка для ВИП-персон. Класс функциональной пожарной опасности Ф5.2.

ПО-6 – пожарный отсек № 6 – подземная автостоянка №1. Класс функциональной пожарной опасности Ф5.2.

ПО-7 – пожарный отсек № 7 – подземная автостоянка №2. Класс функциональной пожарной опасности Ф5.2.

ПО-8 – пожарный отсек № 8 – подземная автостоянка №3. Класс функциональной пожарной опасности Ф5.2.

ПО-9 – пожарный отсек № 9 – подземная автостоянка №4. Класс функциональной пожарной опасности Ф5.2.

На уровне первого этажа предусмотрены транспортные проезды для организации разгрузки автомобилей с оборудованием и дежурства специальных на время проведения мероприятий.

В здании приняты следующие особенности объемно-планировочных и конструктивных решений:

– устройство встроенной подземной автостоянки с площадью пожарного отсека более 3 тыс. кв. м, но не более 10,4 тыс. кв. м;

– в здании высотой более 28 метров все лестничные клетки предусмотрены типа Н2 или Н3 без световых проемов в наружных стенах;

– площадь пожарного отсека общественного здания более 8000 кв м (с учетом АУПТ), но не более 52 000 кв. м;

– отсутствие междуэтажного пояса высотой не менее 1,2 м, в том числе отсутствие междуэтажного пояса при не разделении противопожарными перекрытиями наружных стен высотой не менее 1,5 м;

– размещение организованной открытой площадки для хранения или парковки автомобилей вплотную к зданию;

– размещение саун под трибунами;

– устройство общей насосной водяного пожаротушения для подземной автостоянки и пожарных отсеков иного функционального назначения;

– выход на кровлю здания высотой более 15 м осуществляется в том числе из лестничных клеток через люк по закрепленным стальным стремянкам;

– число непрерывно установленных мест в ряду превышает 26 при одностороннем выходе из ряда и превышает 50 при двустороннем выходе из ряда;

– несущие конструкции части покрытия спортивных сооружений предусмотрены с пределом огнестойкости менее R 45, но не менее R 15.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

В состав КРФ-РУП входят следующие элементы:

– стационарные КРФ-ЛСД;

– система управления;

– запорно-пусковые устройства с электроприводом.

КРФ-РУП предназначен для защиты спортивной зоны, игрового поля и трибун Большой и Малой арен. КРФ-РУП не осуществляет защиту отдельных помещений объекта. Одновременно с защитой КРФ-РУП предусматривается охлаждение несущих строительных конструкций ограждения оболочки (купола) и консолей над трибунами на отметках +24,500 и ниже.

Расстановка роботизированных установок пожаротушения на базе  КРФ-ЛСД (далее КРФ-ЛСД), производится исходя из условия, что защищаемые зоны должны находится в пределах 90 % от максимальной дальности подачи струи огнетушащего вещества (далее ОТВ), то есть, где подача характеризуется наибольшей интенсивностью. Также карта орошения учитывает, что каждая защищаемая зона находится в радиусе действия струй двух лафетных стволов.

С учетом специфики объекта защиты, в состав КРФ-РУП предусмотрены КРФ-ЛСД-С40У для защиты верхнего ряда трибун и конструкций крыши арены, для защиты игровой площадки арены, нижнего яруса трибун и наружной части лоджии, находящейся между верхним и нижним ярусом трибун применяется КРФ-ЛСД-С30У. Технические характеристики КРФ-ЛСД-С40У и КРФ-ЛСД-С30У приведены в Таблице 1 и 2.

Таблица 1  Технические характеристики КРФ-ЛСД-С40У.





Таблица 2.  Технические характеристики КРФ-ЛСД-С30У.





Общий расход воды при работе КРФ-РУП рассчитывается с учетом работы двух КРФ-ЛСД на тушение и двух КРФ-ЛСД на охлаждение конструкций кровли. Максимальные показатели расхода на тушение у КРФ-ЛСД-С40У, которые установлены на верхнем ряду трибун и составляют 40 л/с, при давлении перед фланцем 0,8 МПа., то есть максимальный расход на тушение будет составлять Q_туш=40х2=80 л/с. На охлаждение задействуются два КРФ-ЛСД-С40У также установленных на верхнем ряду трибун с расходом
40 л/с, при давлении перед фланцем 0,8 МПа, то есть расход на охлаждение будет составлять Q_охл=40х2=80 л/с. Общий расход воды будет равен
Q_общ= 80+80 = 160 л/с.

КРФ-ЛСД-С40У и КРФ-ЛСД-С30У устанавливаются в углубленных железобетонных нишах (Рис. 2, 3) между рядами сидений. На верхнем ярусе располагаются двенадцать ниш на отметке +35.850, на нижним ярусе трибун, ниши расположены на отметке +8.280, по две напротив друг друга на трибуне параллельно продольному разрезу, и по одной ниши на трибуне параллельно поперечному разрезу согласно рисунку 1.

Согласно Табл.1, дальность подачи струи огнетушащих веществ
КРФ-ЛСД-С40У при давлении перед фланцем ствола 0,8 МПа не менее 70 м, исходя из этого, наибольшая интенсивность орошения будет на расстоянии:
70 х 0,9 (90%) = 63 м. С учетом этого требования, карты орошения
КРФ-ЛСД-С40У для верхнего ряда трибун представлены на Рис. 4,. Баллистика струи КРФ-ЛСД-С40У на верхнем ярусе трибун (Рис. 5) представлена для тушения или охлаждения конструкции кровли на отметке +49.500, как наиболее сложного места для подачи огнетушащих веществ на тушение или охлаждение.

Согласно Табл.2, дальность подачи струи огнетушащих веществ
КРФ-ЛСД-С30У при давлении перед фланцем ствола 0,8 МПа не менее 64 м, исходя из этого, наибольшая интенсивность орошения будет на расстоянии:
64 х 0,9 (90%) = 58 м. С учетом этого требования, карты орошения
КРФ-ЛСД-С30У представлены на Рис. 7. Баллистика струи

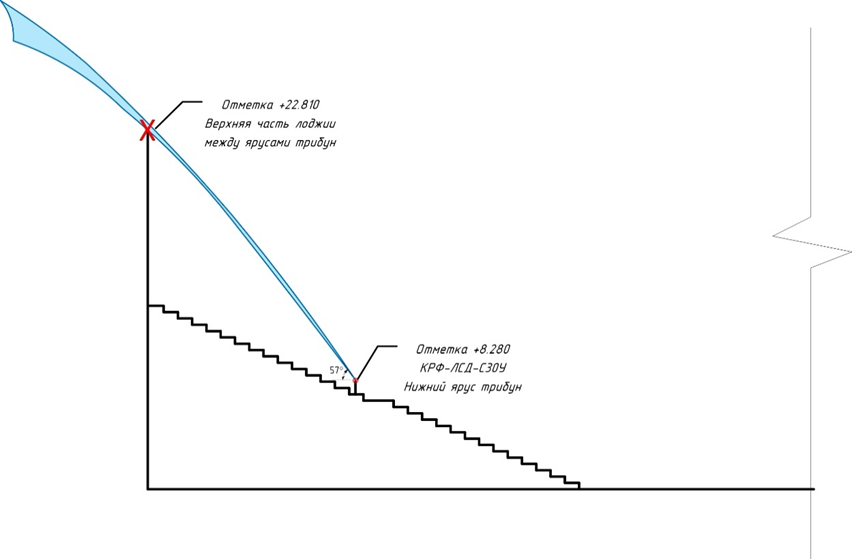

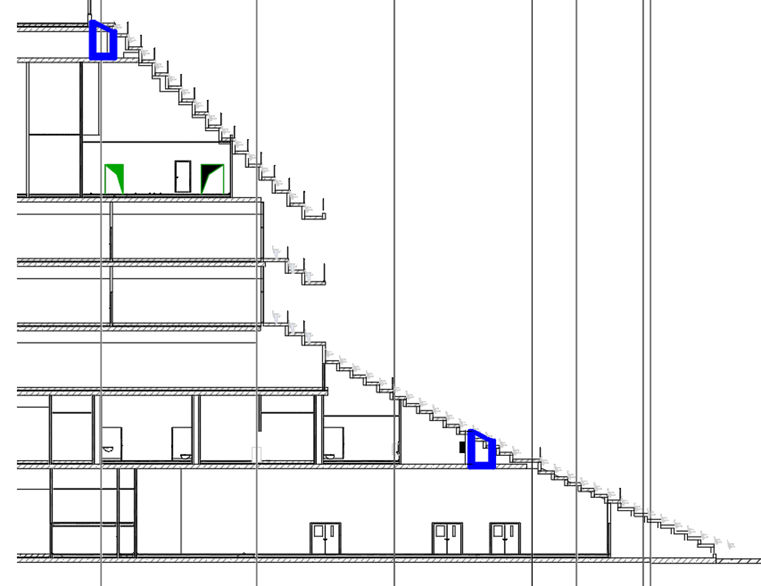

КРФ-ЛСД-С30У на нижнем ярусе трибун (Рис.8) представлена для тушения или верхней части лоджии арены на отметке +22.810, как наиболее сложного места для подачи огнетушащих веществ на тушение.

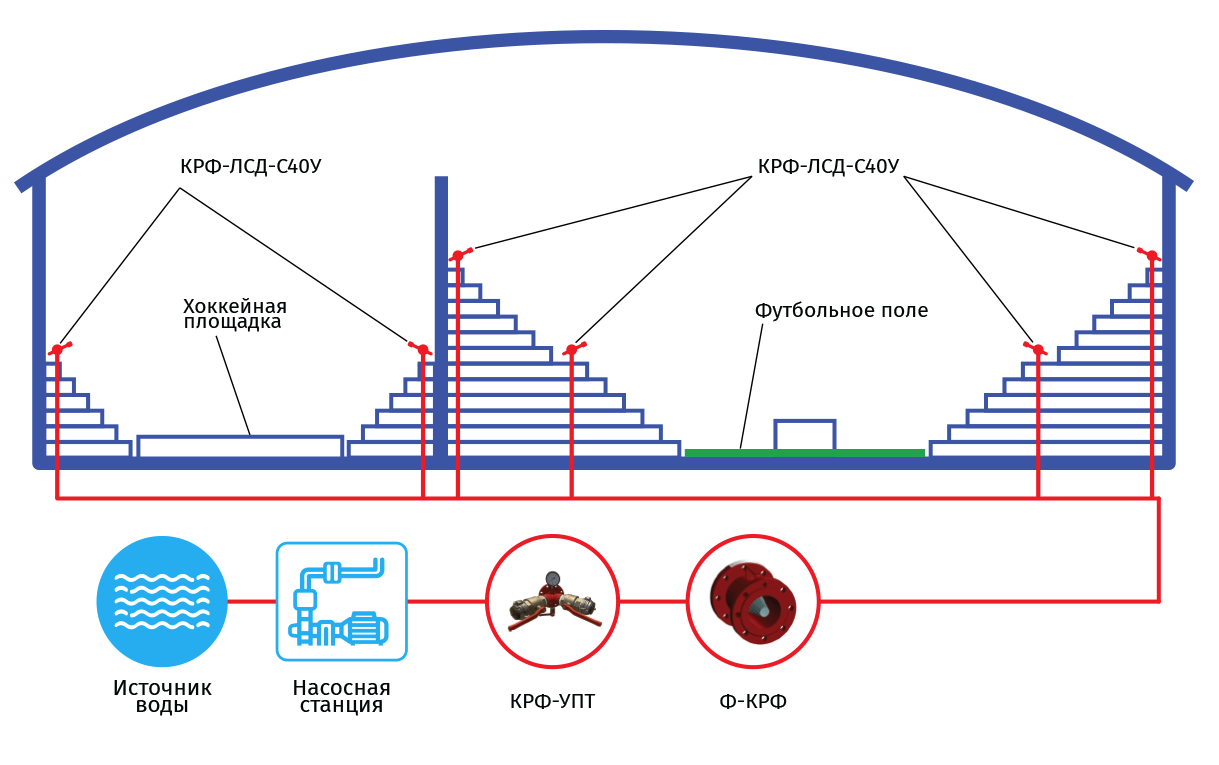

Рисунок 1 – Расстановка ниш с КРФ-ЛСД-С40У и КРФ-ЛСД-С30У

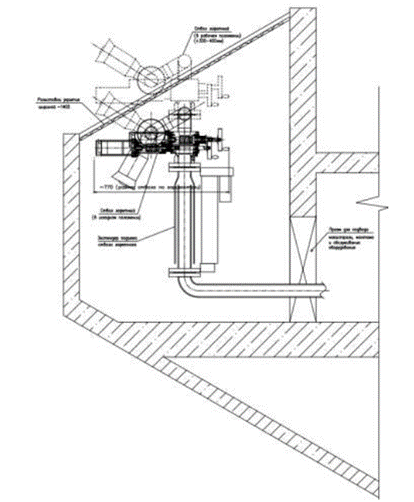

Рисунок 2 – Установка ниш для КРФ-ЛСД-С40У и КРФ-ЛСД-С30У



Рисунок 3 – Предполагаемое размещения КРФ-ЛСД-С40У и
КРФ-ЛСД-С30У в нише

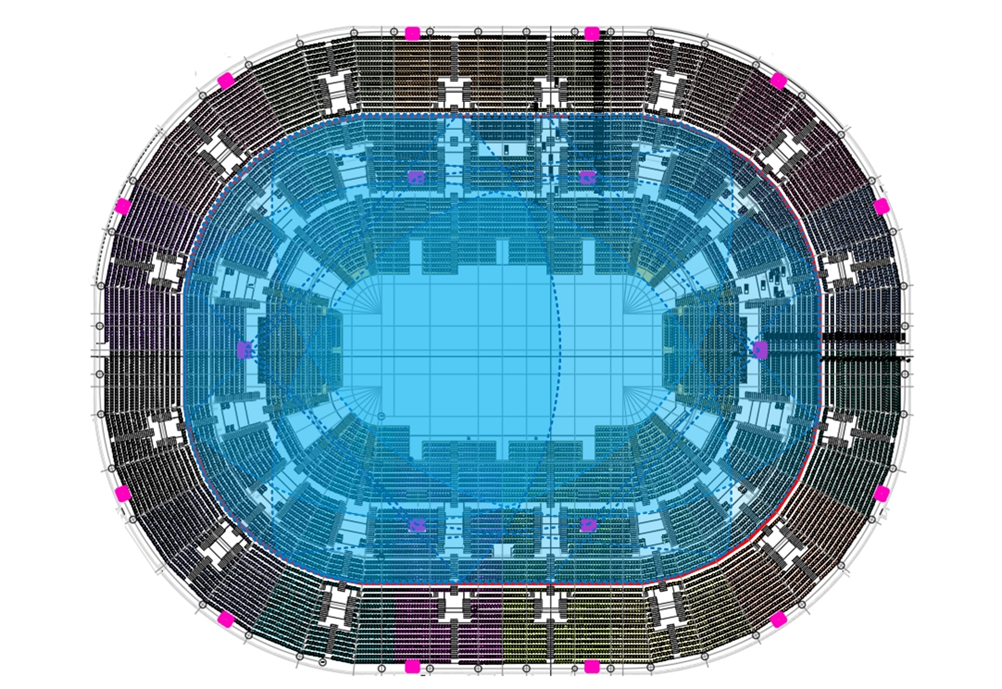

Рисунок 4 – Карта орошения КРФ-ЛСД-С40У на верхнем ряду трибун



Рисунок 5 – Баллистика струи КРФ-ЛСД-С40У на верхнем ряду трибун

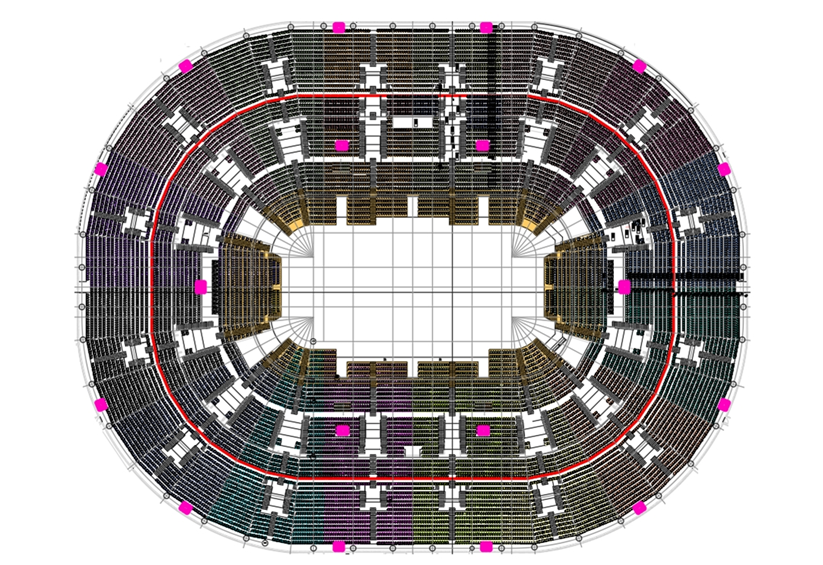

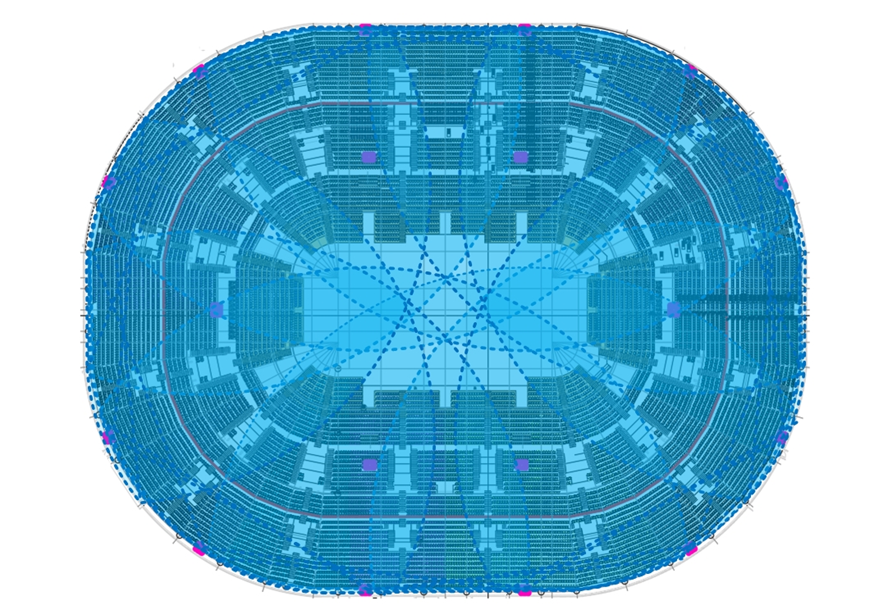

Рисунок 6 – Карта орошения КРФ-ЛСД-С30У на нижнем ряду трибун





Рисунок 7 – Баллистика струи КРФ-ЛСД-С30У на нижнем ряду трибун



КРФ-РУП Малой арены.

Для защиты Малой арены предусмотрены КРФ-ЛСД-С20У. С учетом технических характеристик КРФ-ЛСД-С20У, которые приведены в Таблице 3. и специфики архитектурно-планировочных решений. На Малой арене проектом предусмотрено размещение по два КРФ-ЛСД-С20У в торцевых частях арены в нишах(кожухах), на отметке +4.200. Максимальный расход на тушение составляет Q_туш=20+20=40 л/с при давлении 0,8 МПа перед фланцем. Расстановка КРФ-ЛСД-С20У на Малой Арене и карта орошения представлена на Рисунке 8, баллистика компактной струи КРФ-ЛСД-С20У на Рисунке 9.

Таблица 3.– Технические характеристики КРФ-ЛСД-С20У

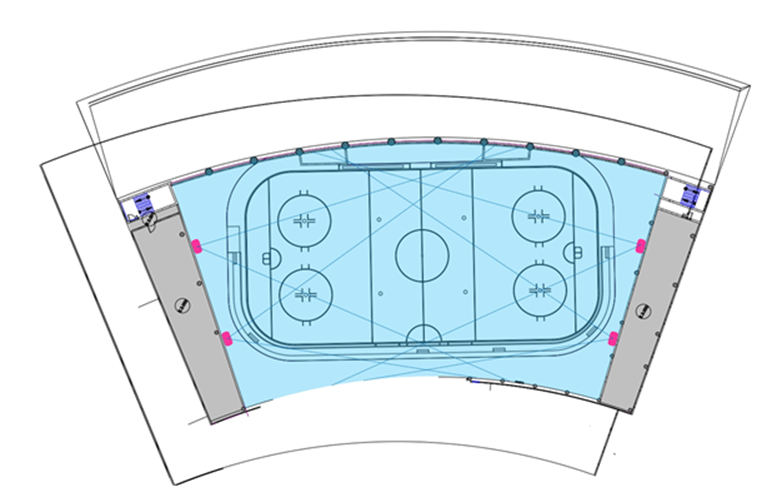

Рисунок 3. Карта орошения КРФ-ЛСД- С20У

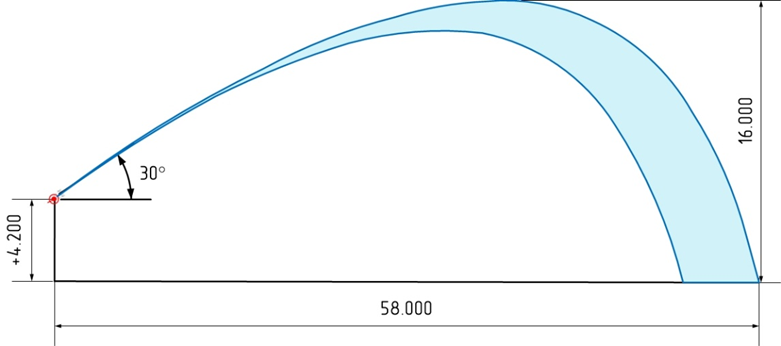

Рисунок 4. – Баллистика компактной струи КРФ-ЛСД- С20У



Для тушения пожара в спортивной зоны, игрового поля и трибун предусматривается автоматическое  орошение их площади компактными и распыленными струями с использованием КРФ-ЛСД, входящих в состав КРФ-РУП. Орошение осуществляется одновременно 2-мя КРФ-ЛСД с расходом 30 л/с каждый для Большой арены и 20 л/с каждый для Малой арены при напоре перед их фланцами не менее 1,0 МПа. Также, предусматривается указанными установками охлаждение несущих конструкций покрытия, путем обеспечения орошения каждой точки несущих конструкций покрытия струями двух КРФ-ЛСД с расходом 30 л/с каждый для Большой арены и 20 л/с каждый для Малой арены при напоре перед их фланцами не менее 1,0 МПа.

При этом, параметры указанной установки, количество КРФ-ЛСД, места их размещения и др. должны устанавливаться с учетом одновременного охлаждения и тушения Большой и Малой арен.

Основные показатели РУП приведены в таблице 4.

Таблица 4. Основные показатели РУП





С учетом технических характеристик КРФ-ЛСД  и специфики архитектурно-планировочных решений Большой арены проектом предусмотрено их размещение над выходами на трибуны в специальных углублённых нишах с автоматическими створками, которые обеспечивают  защиту от несанкционированного доступа. С учетом технических характеристик КРФ-ЛСД  и специфики архитектурно-планировочных решений Малой арены проектом предусмотрено их размещение по одному с левой и правой стороны длинной части арены и два на короткой (в плане) стене арены в защитном кожухе.

КРФ-ЛСД оборудованы устройством подъема, обеспечивающего возможность круговой работы и размещение в режиме ожидания в нише.

Место расположения КРФ-ЛСД не должно иметь препятствий для поворота ее пожарного ствола в горизонтальной и вертикальной плоскостях с учетом длины ствола и диапазона углов перемещения.

При монтаже КРФ-ЛСД на площадке, на высоте свыше 1000 мм от уровня отметки пола эта площадка должна быть оборудована ограждением для обеспечения безопасности обслуживающего персонала.

Доступ к оборудованию КРФ-ЛСД должен быть удобным и безопасным.

КРФ-РУП функционирует в следующих режимах:

– автоматическом (запуск системы происходит по команде «Пожар в защищаемом помещении» от пожарной сигнализации объекта);

– дистанционного управления пожарным стволом в горизонтальной и вертикальной плоскостях пультами дистанционного управления (по кабелю или радиоканалу);

– ручное кнопочное управление движением пожарного ствола КРФ-ЛСД с местного пульта управления (по кабелю или радиоканалу);

– ручное механическое управление непосредственно рукояткой, расположенной на пожарном стволе КРФ-ЛСД.

Для подачи воды к КРФ-ЛСД с расчетным расходом воды и напором (давлением) перед фланцем не менее 1,0 МПа проектом должна быть предусмотрена насосная установка повышения давления (из основных насосов и резервного).

Для контроля наличия воды в сети должен быть установлены на питающих трубопроводах 2 манометра показывающих в удобном для визуального контроля месте.

В целях удобства проведения ремонтных и профилактических работ на отводах к КРФ-ЛСД и в водопроводе предусмотрены запорно-пусковые устройства с электроприводом (п. 5.1) с визуальным и автоматическим контролем положения «открыто»/«закрыто». Автоматический контроль положения осуществляется аппаратурой КРФ-РУП.

Запорно-пусковые устройства с электроприводом устанавливается  непосредственно перед фланцем КРФ-ЛСД в углубленной нише.

Электронным блоком управления КРФ-РУП осуществляется выполнение следующих функций:

– запись, хранение и воспроизведение программируемых параметров работы КРФ-ЛСД;

– приём сигнала от автоматической пожарной сигнализации объекта защиты на запуск установки;

– открытие запорно-пускового устройства с электроприводом перед

КРФ-ЛСД для подачи воды;

– дистанционное управление КРФ-ЛСД с помощью пульта дистанционного управления.

– информирование персонала о состоянии комплекса и его отдельных элементов.

Пульт дистанционного управления обеспечивает возможность выполнения следующих команд:

– выбор КРФ-ЛСД для управления;

– открытие/закрытие запорно-пускового устройства с электроприводом;

– наведение лафетного ствола КРФ-ЛСД (перемещение в горизонтальной и вертикальной плоскости;

– установка скорости перемещения лафетного ствола КРФ-ЛСД – 8 значений скорости;

– изменение угла факела струи;

– задание программного режима (построчное сканирование сферического прямоугольника) и запись параметров программного режима в энергонезависимую память КРФ-ЛСД – 8 программ;

– запуск/останов программного режима;

– установка пределов перемещения лафетного ствола КРФ-ЛСД в вертикальной и горизонтальной плоскости.

Обеспечивается вывод информации на дисплей пульта о состоянии контролируемого КРФ-ЛСД:

– значение установленной скорости перемещения;

– значение давления воды;

– информация о работе электроприводов;

– состояние запорно-пускового устройства с электроприводом («открыто»/»закрыто»);

– информация об аварийном состоянии.

КРФ-РУП является потребителем электроэнергии I категории надежности.

Электропитание оборудования КРФ-РУП напряжением 220 В 50 Гц предусматривается от щита АВР объекта.

Мощность, потребляемая  оборудованием КРФ-РУП, не превышает:

– в дежурном режиме 3 кВт;

– в рабочем режиме 5 кВт.



АЛГОРИТМ ВЗАИМОДЕЙСТВИЯ С ОБЪЕКТОМ

На Большой и Малой арене в спортивной зоне, игровом поле и трибунах  в соответствии с СТУ запроектировано размещение только ручных пожарных извещателей при выходах из помещений.

При срабатывании ручного пожарного извещателя в защищаемой зоне, блок управления автоматической пожарной сигнализации формирует сигнал «ПОЖАР» для запуска КРФ-РУП.

Для тушения очага пожара и охлаждения конструкций в защищаемой зоне, насосная станция объекта должна обеспечить рабочее давление для нормативного расхода перед фланцем КРФ-ЛСД.

Должна быть запроектирована возможность транслировать на пост оператора КРФ-РУП изображение с камер видеонаблюдение в защищаемой зоне.

Взаимосвязь КРФ-РУП с другими инженерными системами объекта обеспечивается.



ПРИНЦИП РАБОТЫ В СОСТАВЕ ОБЪЕКТА

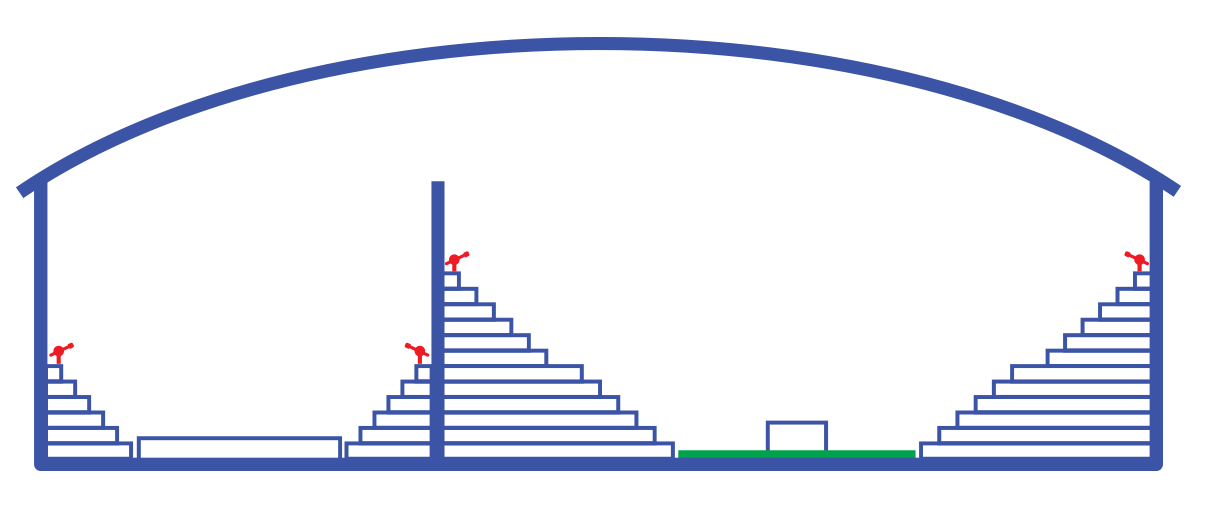

В автоматическом режиме ожидания  КРФ-ЛСД на Большой арене находятся в специальных углублённых нишах с автоматическими створками, которые обеспечивают  защиту от несанкционированного доступа. На Малой арене КРФ-ЛСД находятся в  нишах, допускается установка в открытом виде. Устройства подъема КРФ-ЛСД находится в сложенном состоянии.

После получения сигнала на пульт управления КРФ-РУП от автоматической системы пожаротушения объекта от пожарного извещателя установленного в защищаемой зоне все автоматические створки КРФ-ЛСД открываются, после полного открытия створок устройство подъема выводит КРФ-ЛСД в рабочее положение, КРФ-ЛСД начинает сканировать пространство (в программируемом секторе) датчиком поиска пламени, который обеспечивает нахождение огня на расстоянии до 50 метров. Одновременно может быть получено до 8 сигналов от  пожарных извещателей.

Поиск очага может дополнительно осуществляться датчиками поиска пламени, установленными на лафетных стволах, расположенных в соседних зонах, в зависимости от особенностей конфигурации защищаемого объекта.

После обнаружения пламени датчиками не менее, чем от двух КРФ-ЛСД на пульт управления передаются координаты очага пожара.

Пульт управления передаёт команду тушение очага пожара двум оптимально расположенным КРФ-ЛСД и команду на открытие их запорно-пусковых устройств с электроприводом. Осуществляется подача огнетушащих веществ:

– при расстоянии до очага менее 5 метров создается защитная завеса параллельно плоскости трибун;

– при расстоянии до очага от 5 до 30м подача воды осуществляется распыленными струями с соответствующим углом распыла факела струи.

– при расстоянии до очага от 30м до максимальной дальности пожаротушение осуществляется по площади строчными струями.

Следующие два ближайших к очагу пожара в зависимости от реализуемой программы КРФ-ЛСД осуществляют охлаждение конструкций защищаемого объекта.

После прекращения горения сканирующие КРФ-ЛСД передают на пульт управления сигнал для закрытия запорно-пусковых устройств с электроприводом стволов участвующих в тушении пожара и охлаждении.

При отсутствии других очагов пожара все стволы возвращаются в исходное положение.

В любой момент в процесс тушения может вмешаться оператор. При этом очаг возгорания должен находиться в прямой видимости оператора или очаг пожара и подающие КРФ-ЛСД находятся в зоне покрытия системы видеонаблюдения. Видеонаблюдение с камер в защищаемой зоне должно транслироваться на пост оператора КРФ-РУП.

Дистанционное управление осуществляется джойстиком или кнопками на пульте управления. Кроме этого может быть реализовано аварийное ручное управление лафетными стволами маховиками вращения.



Для обеспечения безопасности данных объектов ООО «КОРУФАЙЕР» также предлагает следующее оборудование:

Лафетные пожарные стволы КРФ-ЛС

Служат для подачи мощного и контролируемого потока воды, водных растворов и пены низкой кратности на большие расстояния. Лафетный ствол позволяет работать на безопасном расстоянии от источника возгорания, что важно при тушении пожаров с участием токсичных и взрывоопасных веществ. Различное исполнение лафетных стволов позволяет существенно повысить их эффективность в зависимости от условий объекта. Лафетный пожарный ствол может быть оснащен:

– осциллирующим устройством, обеспечивающем увеличение площади пожаротушения без участия оператора более чем в 25 раз;

– взрывозащищённым исполнением, позволяющим размещать устройство в местах, где вероятно возникновение взрывоопасной среды;

– датчиками поиска пламени обеспечивающим: самостоятельное нахождение очага пожара, автономность работы и корректировку баллистических характеристик струй огнетушащих веществ для качественного и оперативного тушения пожаров;

– теплозащитным экраном для защиты от излучения теплового потока пожара;

– видеокамерой, позволяющей обеспечить возможность визуального контроля обстановки при управление стволом;

– насадками, позволяющими изменять геометрию струи;

– подъемным механизмом.

Опциональное оснащения лафетного ствола контрольно-измерительными приборами позволяет обеспечивать проектные значения напора, расхода, кратности пены и дальности при подаче огнетушащих веществ.



Узел подключения пожарной техники КРФ-УПТ

Необходим для оперативного подключения мобильной пожарной техники к установкам пожаротушения, обеспечивающим подачу необходимого количества воды и водных растворов поверхностно-активных веществ, в том числе пенообразователя. Узел подключения пожарной техники может быть оборудован запорной арматурой для регулировки подачи огнетушащих веществ, либо для её прекращения. Опциональное оснащения узла контрольно-измерительными приборами позволяет обеспечивать проектные значения напора и расхода при подаче огнетушащих веществ.



Пожарный фильтр Ф-КРФ

Служит для очистки воды и водных растворов поверхностно-активных веществ, в том числе пенообразователя, от различных твердых загрязнений в системах пожаротушения, таких как ржавчина, песок, камни и т.п., которые в свою очередь могут повредить оборудование или снизить проектную эффективность тушения пожара и охлаждения соседних объектов. Уникальная конструкция позволяет при минимальных потерях напора рабочей среды обеспечивать, её эффективную очистку. Применяемы в составе изделия фильтрующие элементы сохраняют величину заданных параметров расхода и напора, даже при значительном загрязнении.
