Технологические наружные установки нефтегазовой и химической промышленности относятся к объектам повышенной пожарной и взрывопожарной опасности. Основной риск обусловлен наличием горючих газов, легковоспламеняющихся и горючих жидкостей, а также эксплуатацией оборудования под высоким давлением и температурой.При аварийных режимах (разгерметизация оборудования, утечки, разрушение трубопроводов) возможно образование взрывоопасных газовоздушных смесей с последующим воспламенением. Дополнительную опасность представляет интенсивное тепловое воздействие на технологические аппараты, способное привести к их разрушению и развитию аварии по цепному сценарию.
Высокая плотность размещения оборудования, наличие колонных аппаратов, этажерочных конструкций и трубопроводных систем способствует быстрому распространению пожара и усложняет его ликвидацию.

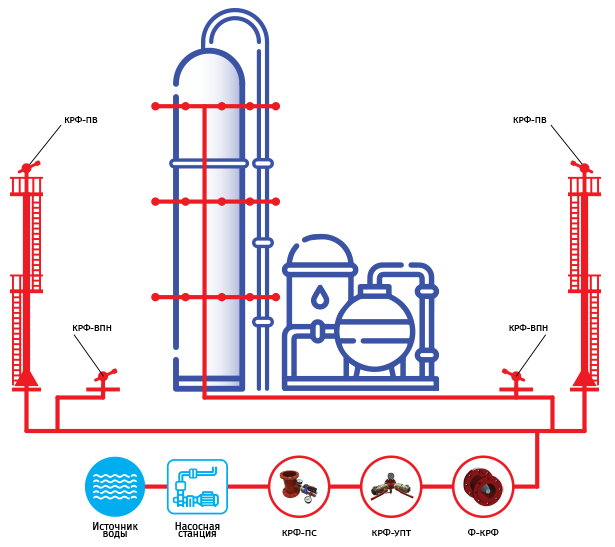

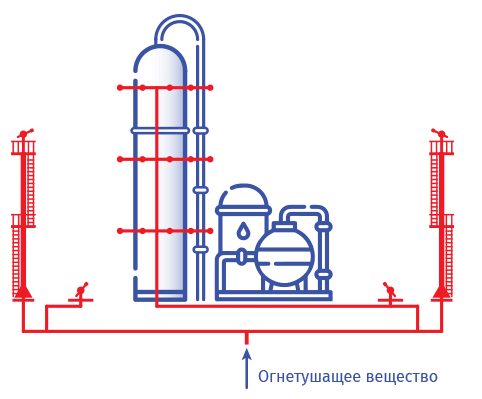

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ
ГотовимПОДБОР ОБОРУДОВАНИЯ
Для обеспечения противопожарной защиты технологических установок применяются комбинированные системы, включающие водяное охлаждение и пенное пожаротушение.– лафетные стволы КРФ-ЛС (с ручным управления);
– лафетные стволы КРФ-ЛСД/КРФ-ЛСД-Ex (дистанционные, в том числе во взрывозащищенном исполнении);
– водопенные насадки (дренчерные оросители) КРФ-ВПН;
– осциллирующие устройства КРФ-ОСЦ;
– дозаторы пенообразователя КРФ-Д;
– пеногенераторы (КРФ-ГПС);
– пожарный фильтр КРФ-Ф;
– узел подключения пожарной техники КРФ-УПТ.
ОСОБЕННОСТИ ОБЪЕКТА ЗАЩИТЫ
Технологические установки характеризуются следующими особенностями:– наличие горючих газов, ЛВЖ и ГЖ;
– высокая температура и давление процессов;
– наличие колонных аппаратов высотой более 30 м;
– высокая плотность размещения оборудования;
– наличие этажерочных конструкций;
– возможность быстрого распространения пожара;
– риск образования взрывоопасных смесей.
Дополнительным фактором является возможность масштабных проливов при разрушении оборудования.
ПРОБЛЕМЫ ПРОЕКТИРОВАНИЯ
Проектирование систем противопожарной защиты технологических установок связано со следующими задачами:1. Взрывопожароопасная среда
Необходимо учитывать категории зон и применять оборудование во взрывозащищенном исполнении.
2. Высотные аппараты
Колонные аппараты требуют комбинированной защиты:
– до 30 м — лафетные стволы;
– выше 30 м — стационарные системы орошения.
3. Необходимость одновременного охлаждения и тушения
Система должна обеспечивать как охлаждение оборудования, так и тушение проливов.
4. Защита от теплового излучения
Требуется формирование водяных завес для защиты оборудования и путей распространения пожара.
5. Надежность систем
Необходимо предусматривать резервирование, защиту от засорения и возможность подключения мобильной техники.
6. Возможность отказа систем
При взрывах или длительном тепловом воздействии стационарные системы могут выходить из строя.
ТЕХНИЧЕСКИЕ РЕШЕНИЯ
Эффективным решением является применение комбинированной системы противопожарной защиты, включающей:1. Водяное охлаждение
– применение лафетных стволов для охлаждения колонных аппаратов и оборудования;
– защита соседних установок от теплового воздействия;
– предотвращение разрушения оборудования.
2. Пенное пожаротушение
– применение пены низкой кратности для тушения проливов ЛВЖ и ГЖ;
– использование пенообразователей AFFF и AFFF/AR;
– подача раствора через пеногенераторы и насадки.
3. Водяные завесы
– применение дренчерных насадков КРФ-ВПН;
– формирование тепловых экранов;
– ограничение распространения опасных паров и теплового излучения.
4. Защита этажерочных конструкций
– применение осциллирующих насадков;
– подача воды и пенного раствора с возможностью переключения режимов;
– использование сухотрубов с узлами подключения пожарной техники.
5. Организация системы подачи
– подключение к противопожарному водопроводу;
– применение дозаторов пенообразователя;
– возможность подключения мобильной техники через КРФ-УПТ.
НОРМАТИВНЫЕ ДОКУМЕНТЫ
– Федеральный закон от 21.12.1994 № 69-ФЗ «О пожарной безопасности»;– Федеральный закон от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
– ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения»;
– ГОСТ Р 12.3.047-2012 «Система безопасности труда. Пожарная безопасность технологических процессов. Общие требования. Методы контроля»;
– СП 155.13130.2014 «Системы противопожарной защиты. Склады нефти и нефтепродуктов. Нормы проектирования»;
– СП 485.1311500.2020 «Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования»;
– СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы»;
– СП 2.13130.2009 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты»;
– СП 4.13130.2009 «Системы противопожарной защиты. Ограничение распространения пожара на объектах»;
– СП 6.13130.2009 «Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности»;
– СП 12.13130.2009 «Определение категорий помещений по взрывопожарной и пожарной опасности»;
– СП 18.13330.2011 «Генеральные планы промышленных предприятий»;
– СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения»;
– СП 43.13330.2012 «Сооружения промышленных предприятий»;
– СП 56.13330.2011 «Производственные здания»;
– ВУПП-88 «Ведомственные указания по противопожарной защите предприятий нефтеперерабатывающей и нефтехимической промышленности».
